Когда стройка упирается в глубокий водоносный горизонт, а обычные насосы уже бессильны, на сцену выходит тяжелая артиллерия — эжекторные системы. Это не просто откачка воды, это сложная физика, превращающая энергию потока в мощную силу, способную осушить даже самые сложные грунты.
В отличие от своих более простых собратьев, эжекторы не боятся большой глубины и мелких песков. Они тихие, не вибрируют и работают там, где другие методы оказываются слишком дорогими или просто неэффективными. Давайте разберемся, в каких случаях эта технология становится единственно верным решением.
Что такое эжекторное водопонижение и как оно работает
В основе эжекторной системы лежит простой, но гениальный принцип, знакомый нам по пульверизатору или карбюратору в старых автомобилях — эффект Бернулли. Вся система состоит из двух контуров: рабочего и всасывающего.
По напорному трубопроводу на глубину, к эжекторным иглофильтрам, мощные насосные станции подают воду под высоким давлением. Это рабочая вода. Проходя через сужающееся сопло эжектора внутри иглофильтра, она резко ускоряется, создавая зону разрежения (вакуума).
Под действием этого вакуума грунтовая вода засасывается через перфорированный наконечник фильтра и смешивается с рабочей струей. Полученная смесь устремляется вверх по отводящей трубе, где кинетическая энергия потока преобразуется в давление, достаточное для выброса на поверхность.
Таким образом, эжектор не имеет движущихся частей и выкачивает воду не механическим способом, а используя энергию напора самой рабочей жидкости. Это делает систему чрезвычайно надежной и устойчивой к работе в сложных условиях.
| Компонент системы | Его функция |
|---|---|
| Центральная насосная станция | Создает высокий напор для подачи рабочей воды |
| Напорный коллектор | Магистраль для распределения рабочей воды к иглофильтрам |
| Эжекторный иглофильтр | Устройство, где создается вакуум и происходит смешивание потоков |
| Сборный коллектор | Трубопровод для отвода водовоздушной смеси на сброс |
Главный козырь: когда без эжекторов не обойтись
Эжекторное водопонижение — это не универсальный инструмент на каждый случай. Его применяют точечно, когда другие методы просто не справляются. Вот три ключевых сценария, где эта технология становится незаменимой:
- Большая глубина. Если нужно опустить уровень грунтовых вод на 15-20 метров и более, легкие вакуумные установки бессильны. Эжекторы же легко работают на глубинах до 25-30 метров, а каскадные системы — и того больше.
- Слабые водовмещающие грунты. Мелкие пылеватые пески и супеси, которые забивают обычные фильтры и насосы, — родная стихия для эжекторов. Вакуум создается непосредственно в зоне фильтра, эффективно осушая даже такие сложные породы.
- Необходимость минимизировать вибрацию. Рядом с историческими зданиями или в плотной городской застройке, где вибрация от обычных насосов опасна, бесшумная работа эжекторной системы становится решающим преимуществом.
Проще говоря, если стройка сложная, глубокая и «мокрая», а вокруг — чувствительная городская среда, выбора практически нет. Только эжекторы.
Глубокое залегание: на что способны эжекторные установки
Когда речь заходит о глубине, эжекторы оставляют конкурентов далеко позади. Обычные легкие иглофильтровые установки (ЛИУ) эффективны до 4-5 метров, а эжекторные системы уверенно работают на горизонтах 20-30 метров. Но как им это удается?
Секрет — в многоуровневой архитектуре. Для осушения глубоких котлованов эжекторные иглофильтры устанавливаются в несколько ярусов по стенкам выемки. Сначала монтируется первый ярус, который начинает откачивать воду и позволяет углубиться. Затем ниже устанавливается второй ярус, который перехватывает водоносный горизонт, и так далее.
Для еще больших глубин применяется каскадная схема. Вода, откачанная нижними эжекторами, сбрасывается в зону действия верхних, которые, в свою очередь, поднимают ее еще выше. Это позволяет распределить нагрузку и достичь рекордных показателей понижения уровня грунтовых вод.
| Тип системы | Максимальная глубина понижения | Примечания |
|---|---|---|
| Легкие иглофильтровые установки (ЛИУ) | 4-5 метров | Одноуровневое расположение |
| Эжекторная система (одноярусная) | 15-20 метров | Базовое применение |
| Эжекторная система (многоярусная) | 20-30 метров | Наиболее распространенное решение для глубоких котлованов |
| Каскадная эжекторная система | Более 30 метров | Для уникальных объектов с исключительной глубиной |
Сложный грунт: работа в песчаных и неустойчивых породах
Мелкие и пылеватые пески — настоящий кошмар для строителей. Они не только активно поступают в котлован с водой, но и способны вывести из строя обычное насосное оборудование. Эжекторные системы здесь демонстрируют свое ключевое преимущество.
В отличие от центробежных насосов, которые легко забиваются абразивными частицами, эжекторный иглофильтр не имеет движущихся механических частей под землей. Вакуум, заставляющий воду подниматься, создается на месте, за счет энергии рабочей жидкости. Песок не может повредить или остановить этот процесс.
Кроме того, конструкция фильтрового звена эжекторного иглофильтра специально рассчитана на работу в таких условиях. Двойная фильтровая сетка и гравийная обсыпка эффективно предотвращают проникновение большого количества твердых частиц в систему, обеспечивая стабильную и длительную работу.
- Устойчивость к абразиву: Отсутствие вращающихся частей в зоне всасывания кардинально снижает износ системы.
- Эффективное вакуумирование: Создание вакуума непосредственно в водоносном пласте предотвращает оплывание стенок котлована в слабых грунтах.
- Длительный ресурс: Правильно подобранные фильтры позволяют системе работать неделями без остановки на обслуживание.
Тихая гавань: почему эжекторы выбирают для городской стройки
Строительство в историческом центре мегаполиса — это всегда вызов. Помимо технических сложностей, инженерам приходится учитывать множество внешних факторов: вибрацию, шум, ограниченное пространство. Именно здесь эжекторное водопонижение раскрывает свои урбанистические преимущества.
Главный козырь эжекторов в городе — отсутствие вибрации. В то время как мощные погружные насосы создают ощутимые низкочастотные колебания, передающиеся через грунт на фундаменты соседних зданий, эжекторные системы работают абсолютно статично. Это критически важно для сохранения исторической застройки и обеспечения безопасности.
Второй важный фактор — компактность. Центральная насосная станция, которая подает воду под давлением, может быть установлена в одном месте, часто за пределами самой стройплощадки. От нее к котловану тянутся только трубопроводы, что экономит дефицитное пространство и не мешает движению техники.
- Нулевая вибрация: Идеально для работы рядом с памятниками архитектуры и ветхими зданиями.
- Сниженный шум: Гудение насосной станции легко экранируется и локализуется в отличие от множества разрозненных насосов.
- Централизация: Все основное оборудование собрано в одном месте, что упрощает контроль и обслуживание.
- Гибкость коммуникаций: Трубопроводы можно прокладывать в обход существующих подземных сетей.
Не только вода: как система борется с плывунами
Плывун — это насыщенный водой грунт (обычно мелкий песок или супесь), который при вскрытии начинает вести себя как жидкость. Он оплывает в котлован, может привести к смещению фундаментов соседних зданий и полной остановке работ. Эжекторная система — один из немногих эффективных способов его усмирить.
Обычное водопонижение просто откачивает воду. Но на плывуне этого недостаточно. Ключевая задача — не просто откачать воду, а создать мощный вакуум непосредственно в толще грунта. Этот вакуум уплотняет частицы грунта, увеличивая его несущую способность и предотвращая оплывание.

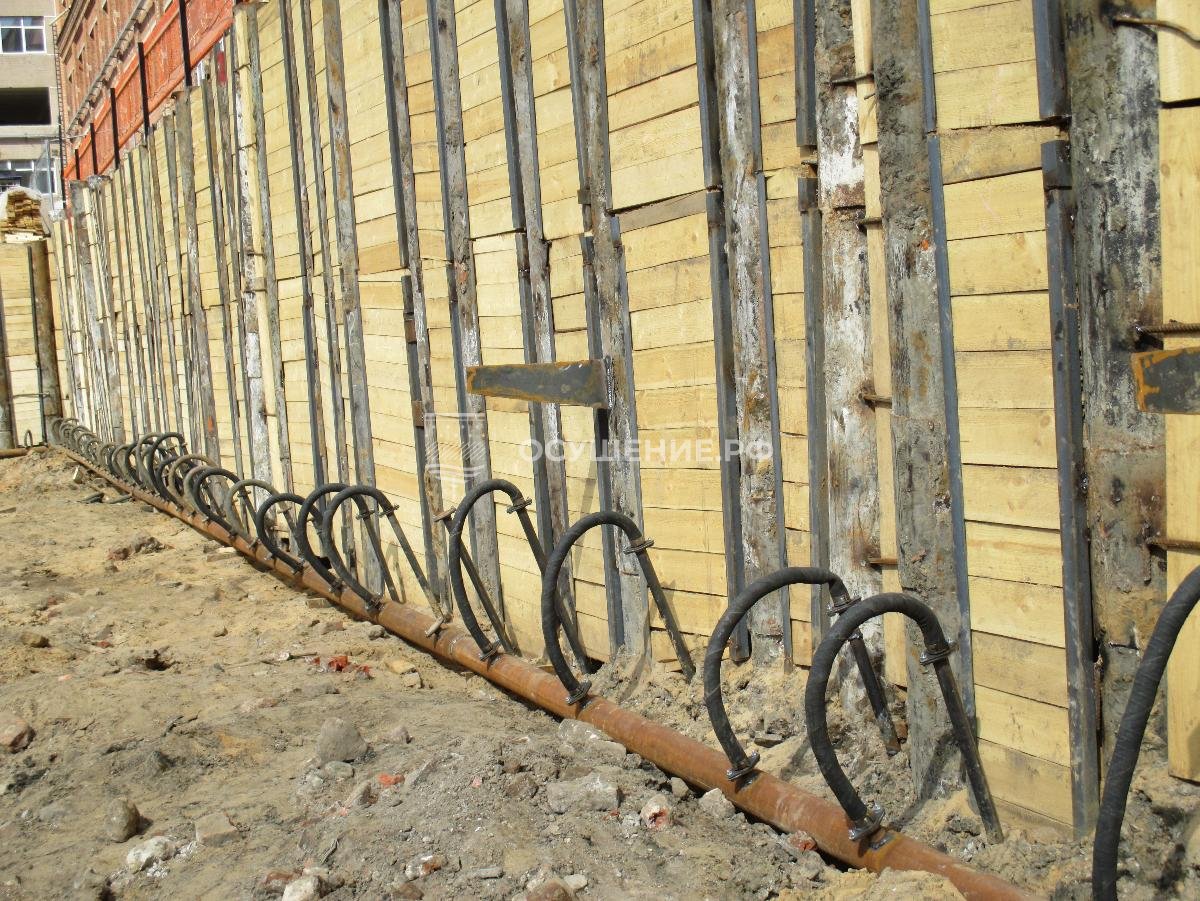

Эжекторные иглофильтры, установленные по контуру будущего котлована, делают именно это. Они создают зону пониженного давления, «запирая» плывун и не давая ему прийти в движение. Грунт постепенно осушается и стабилизируется, позволяя вести безопасное земляные работы.
- Вакуумное уплотнение: Сильное разрежение «сжимает» частицы грунта, повышая его устойчивость.
- Контурная защита: Иглофильтры образуют сплошную завесу, отсекая котлован от водоносного горизонта.
- Контроль деформаций: Предотвращает осадку окружающих зданий, вызванную движением плывуна.
Цена надежности: плюсы и минусы технологии
Как и любой сложный инженерный метод, эжекторное водопонижение — это палка о двух концах. Его выбор — всегда компромисс между высочайшей эффективностью в сложных условиях и существенными затратами на организацию.
Сильные стороны
- Большая глубина понижения: Без конкурентов на горизонтах свыше 15-20 метров.
- Работа в сложных грунтах: Эффективно осушает мелкие пески и стабилизирует плывуны.
- Отсутствие вибрации: Критически важно для стройплощадок в плотной городской застройке.
- Надежность: Отсутствие сложных механических частей под землей обеспечивает долгий срок службы.
- Центлизованное управление: Все основное оборудование сосредоточено в одном месте.
Слабые стороны
- Высокая стоимость: Значительные капитальные затраты на оборудование и монтаж.
- Низкий КПД: Система энергозатратна, так как насосы перекачивают большой объем «рабочей» воды.
- Сложность монтажа и запуска: Требует тщательного проектирования и квалифицированных специалистов.
- Инерционность: Система медленно выходит на рабочий режим и так же медленно останавливается.
Таким образом, технология не является универсальной. Ее применение оправдано там, где другие методы не справляются, а риски и последствия остановки строительства многократно превышают стоимость внедрения эжекторной системы.
