Методы трассирования подземных потоков для точного позиционирования водопонизительных скважин

Трассирование подземных потоков помогает установить связь между точками водоносного горизонта и оценить движение воды по результатам индикаторного опыта. Для размещения водопонизительных скважин эти сведения используют вместе с картой уровней, геологическими разрезами и опытными откачками. Такой комплекс позволяет обосновать положение скважин и их фильтров с учётом направления притока и неоднородности пласта.

Как движется вода в водоносном горизонте

В песках подземная вода фильтруется через сообщающиеся поры по объёму водоносного пласта. Проницаемость разных участков неодинакова: прослои крупного песка и гравия могут проводить больше воды, чем окружающие мелкозернистые отложения. В трещиноватых и карстовых породах возможны сосредоточенные пути фильтрации. Поэтому геологическое строение участка важно и для выбора метода исследования, и для устройства водопонижения.

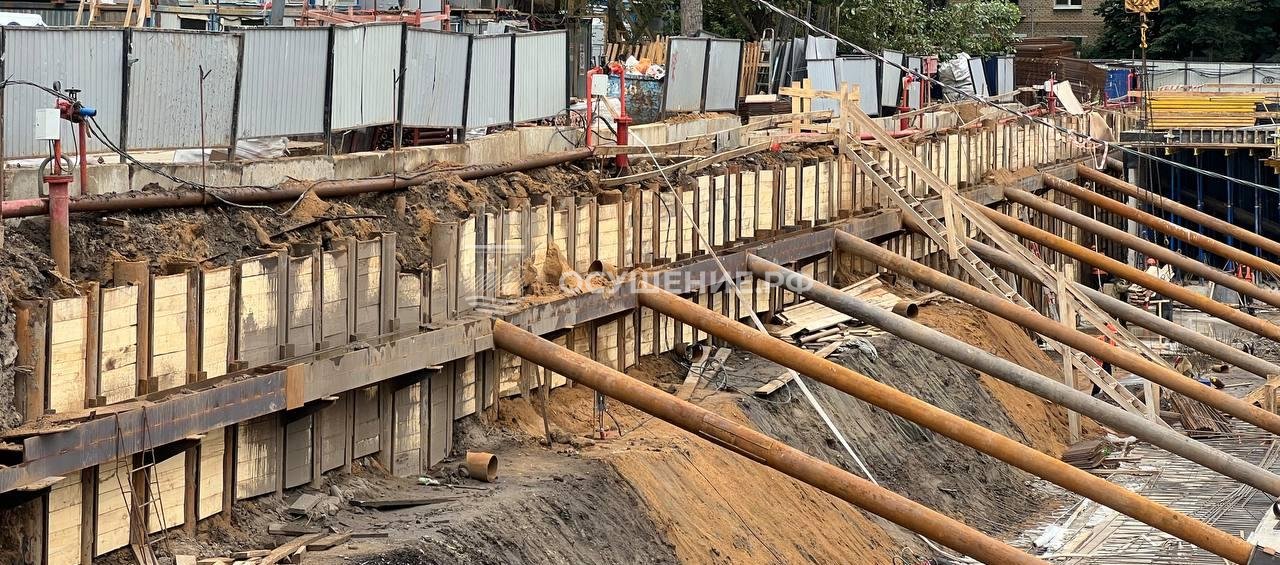

Подтопление отдельного угла котлована требует сопоставить отметки воды, строение разреза и работу ближайших скважин. По самому месту выхода воды нельзя установить весь путь её поступления. Для проектирования важно выяснить, какой горизонт питает приток и насколько хорошо система снижает уровень в этой части площадки.

При этом понижение уровня может сопровождаться будущими просадками и деформациями здания. До начала работ обследуют здания в зоне влияния, а в ходе работ наблюдают за осадками. Выбор расположения скважин должен учитывать и осушение котлована, и влияние откачки на окружающую застройку.

Точное картирование подземных потоков: какие данные нужны

Инженерные изыскания служат основой проекта водопонижения. В их составе изучают уровни и напоры, фильтрационные свойства грунтов, положение водоупоров. Когда задание предусматривает гидрогеологические расчёты, в том числе строительного водопонижения, выполняют опытно-фильтрационные работы. Их состав и применение рассматривает СП 446.1325800.2019, пп. 5.9.7, 5.9.10.

Чтобы определить общее направление движения воды, сопоставляют отметки установившегося уровня в скважинах одного горизонта. Для безнапорных вод строят карту гидроизогипс — линий равных отметок уровня; для напорных — карту гидроизопьез. Вода движется от большего напора к меньшему. Замеры необходимо соотносить по времени и учитывать, работала ли во время наблюдений откачка.

Карта показывает распределение уровней, а разрез — положение водоносных и слабопроницаемых слоёв. Совместное чтение этих материалов помогает выбрать места дополнительных наблюдений. Режимные замеры позволяют увидеть изменение условий во времени; расчёт ведут по максимальному прогнозному уровню, установленному по данным изысканий и наблюдений.

Методы исследования: что показывает каждый

Метод	Полезный результат	Ограничение
Карта гидроизогипс или гидроизопьез	Распределение уровней и напоров, общее направление потока	Сама по себе не определяет проницаемость отдельных прослоев
Опытная откачка с наблюдениями	Фильтрационные параметры пласта и отклик уровней на отбор воды	Результат относится к исследованному горизонту и условиям опыта
Расходометрия и резистивиметрия скважин	Данные для выделения интервалов притока и фильтрационной неоднородности	Нужна совместная интерпретация с разрезом и результатами откачек
Индикаторный опыт	Связь между точкой ввода индикатора и точками его обнаружения, время переноса	Требует сети наблюдений и времени на прохождение индикатора

Опытные откачки и исследования по глубине

При кустовой откачке воду отбирают из опытной скважины и наблюдают изменение уровней в окружающих скважинах. Так получают данные о реакции пласта на нагрузку, необходимые для расчёта системы. Коэффициент фильтрации для проекта определяют по опытным данным: справочное значение для названия грунта не описывает все особенности площадки.

Пробная откачка занимает 2–4 ч, одиночная опытная — от 8 до 24 ч, кустовая — не менее 3 суток с последующим наблюдением до полного восстановления уровня. Опытные откачки размещают не ближе 50 м от существующих зданий. Виды и сроки откачек приведены в приложении И к СП 446.1325800.2019.

Расходометрию и резистивиметрию используют для уточнения фильтрационной неоднородности по глубине. Они особенно полезны, когда нужно различить водопроводящие интервалы в неоднородном разрезе. Такие сведения помогают обосновать положение рабочей части фильтра, а опытная откачка — оценить работу скважины и отклик горизонта.

Индикаторный опыт и его ограничения

В выбранную точку вводят индикатор, например флуоресцентный маркер, и отслеживают его появление в наблюдательных точках. По расположению этих точек и времени прохождения индикатора оценивают направление и скорость его переноса. Вещество, условия его безопасного применения и порядок наблюдений задают в программе исследования с учётом состава воды и условий участка.

Обнаружение индикатора подтверждает связь между исследуемыми точками. Однако результат характеризует условия проведённого опыта: действующая откачка влияет на движение воды. Медленное поступление индикатора может потребовать длительных наблюдений, поэтому срок исследования планируют заранее. Полученные сведения сопоставляют с уровнями воды и фильтрационными параметрами пласта.

Вспомогательные геофизические методы

Георадарное профилирование выявляет неоднородности по отклику на радиоволны; в водонасыщенных и глинистых грунтах сигнал затухает, что ограничивает глубину исследования. Электромагнитные методы изучают различия электропроводности, термометрия — температуры подземных вод. Эти признаки сопоставляют с геологией и составом воды, чтобы проверить возможные пути фильтрации. Методы служат дополнением к гидрогеологическим данным.

Я рекомендую начинать выбор мест скважин с совместного анализа разрезов, режимных наблюдений и опытных откачек. При неоднородном строении горизонта я рассматриваю дополнительные исследования, чтобы уточнить интервалы притока и связь между участками пласта. Индикаторный опыт имеет смысл, когда в программе изысканий сформулирован вопрос, на который он должен ответить. Рабочую схему я оцениваю по достижению требуемого понижения на площади котлована и по наблюдениям после запуска.

Задать вопрос эксперту

Как результаты влияют на расстановку скважин

Задача системы — обеспечить требуемое понижение по площади котлована с учётом всего притока. Контурную схему проверяют расчётом совместной работы скважин. На стороне повышенного притока может потребоваться более плотное расположение, но это решение обосновывают по результатам исследований. Само направление естественного потока ещё не определяет расстояние между скважинами.

Для сложного строения площадки расчёты выполняют с использованием объемной модели потоков. В неё закладывают данные изысканий и проверяют, как выбранная система изменяет уровни. Сопоставление расчётного и наблюдаемого понижения помогает уточнять проектные решения.

1. Выделяют водоносные горизонты, которые влияют на котлован, и задают требуемое понижение.
2. По разрезам и исследованиям скважин выбирают глубину и интервал установки фильтров.
3. По опытным откачкам рассчитывают приток, число скважин, их расположение и производительность насосов.
4. Назначают наблюдательные точки для проверки уровня на площади котлована и в затронутых горизонтах.
5. При запуске сопоставляют фактические уровни и расходы с расчётом и уточняют работу системы.

Открытые гравитационные скважины применяют при коэффициенте фильтрации не менее 2 м/сут и понижении более 4 м; при коэффициенте фильтрации менее 2 м/сут используют вакуумные скважины. Глубину определяют водоносным горизонтом и требуемым понижением. Направление потока учитывают вместе с этими условиями применимости.

Пример работы с неоднородным разрезом

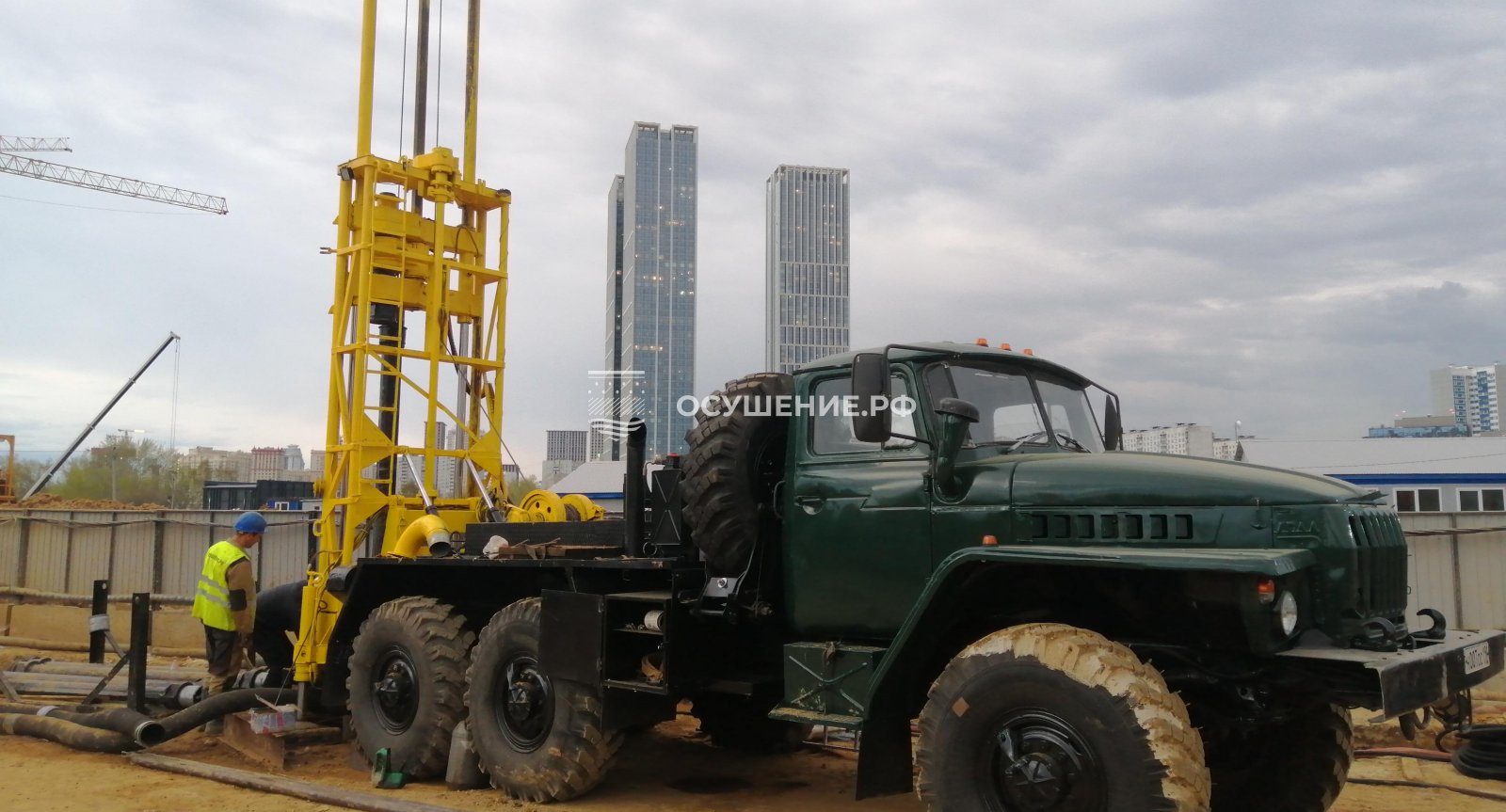

На объекте ЖК «Садовническая, 69» разрез характеризовался переслаиванием песков, супесей и суглинков. Для водопонижения устроили 7 глубинных скважин глубиной 22,5–27,5 м. В связи с неоднородностью разреза использовали щелевые фильтры длиной 12,0 м и обсыпку мытым песком; после устройства скважины прокачали эрлифтом.

Что проверить после запуска

Результат оценивают по уровням в наблюдательных скважинах и расходам откачиваемой воды. Непрерывная откачка и контроль по наблюдательной сети предусмотрены СП 45.13330.2017, пп. 5.29, 5.32, 5.35 (пункты приведены по редакции с изменениями № 1–3). Если отдельный участок остаётся обводнённым, сопоставляют его разрез, уровни и работу ближайших скважин, прежде чем менять схему.

Дополнительные исследования могут помочь уточнить расположение оборудования и уменьшить риск недоосушения отдельных участков. Изменение числа скважин и затрат оценивают расчётом по конкретному объекту. Инженерные изыскания для компании «Осушение» выполняют партнёры; компания применяет водопонизительные скважины и пьезометры для устройства и контроля системы.

Источники

• СП 446.1325800.2019 «Инженерно-геологические изыскания для строительства. Общие правила производства работ» — пп. 5.9.7, 5.9.10, приложение И.
• СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» — пп. 5.29, 5.32, 5.35, редакция с изменениями № 1–3.
