Фильтровую оболочку водопонизительной скважины выбирают по зерновому составу грунта, составу воды и нагрузкам на конструкцию, согласуя размер ячеек или щелей с обсыпкой. Полимерные и металлические сетки, щелевые фильтры и геотекстиль различаются прочностью, стойкостью к воде и риском засорения. В мелких и пылеватых песках основой решения служит подобранная обсыпка; геотекстиль рассматривают как дополнительный слой с проверкой на кольматацию.
Как оболочка и обсыпка влияют на работу скважины
Фильтровая оболочка пропускает грунтовую воду внутрь скважины и удерживает частицы окружающего материала. В конструкции с обсыпкой грунт контактирует прежде всего с обсыпкой, а оболочка удерживает ее зерна. Эти элементы подбирают совместно: слишком крупные проходные отверстия пропускают частицы, слишком мелкие могут ограничивать приток.
Если ячейки слишком велики для обсыпки или окружающего грунта, вместе с водой в скважину может поступать песок. Он вызывает абразивный износ насосного оборудования. Вынос частиц грунта из-под близлежащих фундаментов способен нарушить устойчивость основания, создавая угрозу их просадки и деформации.
При слишком плотной оболочке мелкие частицы могут забивать поры и уменьшать приток воды. Производительность скважины падает, поддерживать требуемый уровень становится сложнее. Для восстановления производительности применяют прокачку эрлифтом. Если восстановить приток не удается, может потребоваться бурение новой скважины.
Материал оболочки оценивают вместе с конструкцией скважины, способом бурения и условиями эксплуатации. Даже стойкая к воде сетка нуждается в подходящем каркасе и креплении: повреждение при монтаже открывает путь песку. Неправильный подбор или повреждение фильтра могут привести к дополнительным затратам на восстановление скважины.
Современные материалы для фильтров: как сочетать сетки, щелевые конструкции и обсыпку?
Металлические сетки и гравийные обсыпки применяют наряду с полимерными и проволочными фильтрами. Оболочка и обсыпка работают совместно: обсыпка удерживает частицы грунта, а фильтр пропускает воду и удерживает материал обсыпки. Для водопонизительных скважин при коэффициенте фильтрации менее 5 м/сут предусматривают обсыпку крупностью 0,5–5 мм (СП 45.13330.2017, пп. 5.9–5.16).
В фильтровых оболочках применяют несколько типов материалов и конструкций:
- Синтетические сетки из полимерных материалов: Изготавливаются из полимерных нитей и не ржавеют. Гибкая сетка нуждается в опорном каркасе и креплении. Размер ячейки подбирают по грунту и обсыпке; химическую стойкость оценивают для конкретного полимера и состава воды. В пылеватых грунтах возможна кольматация.
- Нетканые геотекстильные полотна: Пористая структура материала задерживает частицы на поверхности и внутри полотна. В мелких и пылеватых песках геотекстиль может кольматироваться, поэтому его рассматривают как дополнительный слой с проверкой водопроницаемости и совместимости с грунтом. Химическая и биологическая стойкость связаны с составом волокон.
- Щелевые и проволочные фильтры из нержавеющей стали: Щелевые фильтры имеют прорези в стенке трубы, а проволочные — навитую на несущий каркас профилированную проволоку, между витками которой образуется фильтрующая щель. Стальная конструкция обеспечивает механическую прочность; допустимые нагрузки зависят от ее размеров и устройства. Марку нержавеющей стали выбирают с учетом состава воды.
Галунная металлическая сетка также остается вариантом фильтровой оболочки. Плетение определяет устройство проходных отверстий, а стойкость к коррозии зависит от металла. Поэтому сравнивают конкретные сетки и конструкции, учитывая материал проволоки, размер ячеек и условия работы.
Сравниваем материалы по ключевым параметрам: долговечность, стоимость, эффективность
В таблице сопоставлены свойства, важные для строительной скважины. Срок службы оценивают с учетом состава воды, механического износа и засорения. Сохранность материала сама по себе еще не означает сохранение производительности: целая оболочка может потерять водопроницаемость из-за накопления частиц.
| Материал | Долговечность | Что учитывать в стоимости | Эффективность (производительность) |
|---|---|---|---|
| Синтетические сетки (полимерные) | Не ржавеют. Для срока службы важны прочность сетки и стойкость полимера к составу воды. | Материал сетки, каркас, крепление и монтаж. | Обеспечивают приток воды в песках средней крупности при правильно подобранной ячейке. Могут заиливаться в пылеватых грунтах. |
| Геотекстиль (нетканый) | Стойкость к химическому и биологическому воздействию определяется составом волокон; засорение может ограничить срок работы раньше разрушения полотна. | Полотно, опорный каркас, крепление и обсыпка. | Задерживает мелкие частицы, но в пылеватых песках подвержен кольматации. Важны размер пор и водопроницаемость, а не только плотность полотна. |
| Щелевые фильтры из нержавеющей стали | Высокая механическая прочность и коррозионная стойкость при подходящей для состава воды марке стали. | Марка стали, размеры и изготовление фильтра, монтаж и обсыпка. | Размер щели подбирают по грунту и обсыпке. Применяются в песчаных и галечниковых грунтах; обсыпка нужна в предусмотренных проектом и нормами случаях. |
| Традиционные сетки (галунные) | Срок работы связан с материалом проволоки, агрессивностью воды и механическим износом. | Материал сетки, каркас, крепление и монтаж. | При подходящей ячейке удерживают песок. Неправильный подбор повышает риск засорения или выноса частиц. |
Как видно из сравнения, при выборе материала нужно учитывать не только закупочную цену, но и пригодность фильтра для грунта и состава воды. Неправильно подобранная сетка или оболочка может потребовать очистки, ремонта либо замены. Сопоставлять варианты следует вместе с обсыпкой и затратами на обслуживание в течение строительства.
Как продлить срок службы скважины и избежать заиливания с помощью правильного фильтра
Засорение фильтра и обсыпки может ограничить работу скважины раньше, чем разрушится материал оболочки. Поэтому при выборе сравнивают способность удерживать грунт, пропускать воду и сохранять эти свойства в течение строительства. Важны также качество устройства скважины и возможность восстановления притока.
При заиливании мелкие частицы грунта накапливаются в порах фильтра и обсыпки, а прошедшие через фильтр частицы могут оседать внутри скважины. Это уменьшает приток воды. Снизить риск помогают подбор размера ячеек по гранулометрическому составу грунта и устройство обсыпки.
Например, на объекте ЖК «Садовническая, 69» при переслаивании песков, супесей и суглинков компания применила щелевые фильтры длиной 12,0 м с обсыпкой мытым песком фракции 0,5–2,0 мм. Скважины бурили с обратной промывкой водой и после устройства прокачали эрлифтом.
При устройстве водопонизительных скважин допускается бурение с прямой или обратной промывкой водой либо ударно-канатное. Глинистая промывка не допускается; после бурения скважину прокачивают эрлифтом в течение суток (СП 45.13330.2017, пп. 5.9–5.16).
Ключевые принципы подбора:
- Соответствие составу грунта: Размер ячеек фильтра и крупность обсыпки подбирают по гранулометрическому составу грунта. Ячейки должны удерживать материал обсыпки, сохраняя приток воды.
- Создание естественного фильтра: Правильно подобранный фильтр не просто задерживает песок, а способствует образованию вокруг себя естественной оболочки из более крупных частиц грунта, которая сама становится дополнительным фильтрующим слоем.
- Использование многослойных конструкций: Для сложных грунтов применяются фильтры с несколькими слоями (например, гравийная обсыпка + сетка), которые создают ступенчатую систему очистки и помогают замедлить засорение.
Монтаж и восстановление производительности
Глинистая промывка при бурении способна ухудшить водопроницаемость грунта у скважины. Подобранная по гранулометрии оболочка не исправляет последствия такого способа бурения. Предусмотренная после устройства прокачка эрлифтом нужна для подготовки скважины к работе; возможность последующего обслуживания учитывают при выборе конструкции.
- Скважины: производительность восстанавливают прокачкой эрлифтом. Если приток не восстанавливается, оценивают состояние фильтра и необходимость замены скважины.
- Иглофильтры: водозахватную способность восстанавливают промывкой и нагнетанием через них воды.
- Контроль: во время эксплуатации сопоставляют приток и уровни воды в пьезометрах. Изменение этих показателей помогает заметить ухудшение работы системы и определить необходимость обслуживания.
Материал выбирают с учетом обслуживания: химическая стойкость полимера или стали важна для сохранности оболочки, а размер отверстий и обсыпка — для удержания грунта. При планировании восстановления нужно учитывать характер засорения и целостность конструкции.
Как сравнить затраты на фильтр и его обслуживание
Итоговая стоимость проекта включает устройство и эксплуатацию системы. При сравнении предложений нужно учитывать одинаковый состав работ: оболочку с каркасом, монтаж, обсыпку, прокачку и обслуживание. Разница в цене отдельных материалов имеет смысл только для конструкций, подходящих к условиям площадки.
Неправильно подобранные или поврежденные фильтры могут повлечь дополнительные расходы:
- Простои оборудования: Засорение или повреждение фильтра может нарушить поддержание требуемого уровня воды. Восстановление системы способно задержать строительные работы и потребовать дополнительных мероприятий.
- Ремонт и замена: Производительность скважины можно восстанавливать прокачкой эрлифтом. При повреждении фильтра или неудачной попытке восстановления может потребоваться бурение новой скважины, что увеличивает расходы.
- Риск повреждения насосов: Песок, прошедший через неправильно подобранный или поврежденный фильтр, вызывает абразивный износ насоса и может потребовать его ремонта или замены.
Что учитывать при сравнении затрат
| Статья затрат | Сетчатый фильтр | Щелевой фильтр из нержавеющей стали |
|---|---|---|
| Стоимость материала и монтажа | Сетка, каркас, крепление и обсыпка | Фильтровая колонна, соединения и обсыпка |
| Обслуживание и ремонт | Восстановление притока; при повреждении сетки — ремонт или замена | Восстановление притока при засорении; контроль состояния фильтра |
| Риск затрат из-за простоя | Возникает при засорении, повреждении сетки или выносе песка | Возникает при засорении, повреждении колонны или выносе песка |
| Общие затраты за цикл проекта | Материал, монтаж, обслуживание и возможное восстановление | Материал, монтаж, обслуживание и возможное восстановление |
Для временной строительной скважины важна работоспособность в течение всего периода водопонижения. Сравнение затрат ведут за этот период, включая монтаж, обсыпку и восстановление производительности. Более высокая цена материала может быть оправдана его стойкостью в конкретной среде, но экономию оценивают по составу работ и условиям объекта.
Специфика применения разных материалов в сложных грунтах (пески, супеси, галечники)
Универсального решения для всех типов грунтов не существует. Эффективность фильтровой оболочки напрямую зависит от ее соответствия конкретным инженерно-геологическим условиям. Рассмотрим, как подбирают материалы для различных сложных грунтов.
1. Мелкие и пылеватые пески
Это один из сложных случаев: мелкие частицы могут проходить через слишком крупные ячейки, а чрезмерно плотная оболочка — быстро засоряться.
- Рекомендуемое решение: Фильтр с правильно подобранной песчано-гравийной обсыпкой. Для водопонизительных скважин при коэффициенте фильтрации менее 5 м/сут применяют обсыпку крупностью 0,5–5 мм (СП 45.13330.2017, пп. 5.9–5.16).
- При вакуумном водопонижении: Песчаная обсыпка обязательна во всех случаях; для иглофильтров крупность песка — 0,5–2 мм (СП 250.1325800.2016, п. 7.4.3). Геотекстиль допустим как дополнительный слой после проверки на кольматацию.
- Что не подходит: Ячейки, пропускающие частицы обсыпки, и слишком плотные оболочки, ограничивающие приток воды.
2. Средние и крупные пески
Средние и крупные пески обычно имеют большую водопроницаемость, чем мелкие и пылеватые. Для сохранения притока важно согласовать размер ячеек с гранулометрическим составом и предусмотренной обсыпкой.
- Рекомендуемое решение: Синтетические полимерные сетки с точно калиброванной ячейкой или щелевые фильтры из нержавеющей стали. При подходящих размере ячеек и материале они могут обеспечивать высокую производительность и длительную работу.
- Альтернатива: Металлические сетки галунного плетения (при условии неагрессивной водной среды).
3. Супеси
Грунт содержит значительное количество глинистых частиц, которые склонны к налипанию и забиванию пор фильтра.
- Рекомендуемое решение: Фильтр с обсыпкой и подбором ячеек по гранулометрическому составу. При коэффициенте фильтрации менее 2 м/сут применяют вакуумные скважины. Геотекстиль как дополнительный слой проверяют на кольматацию: глинистые частицы могут забивать его поры.
- Важный нюанс: Нужны контроль производительности и возможность восстановления притока прокачкой эрлифтом при засорении фильтра.
4. Галечники и гравийные грунты
Основная задача — удерживать частицы заполнителя между галькой и гравием, сохраняя высокую водопроницаемость и прочность фильтра.
- Рекомендуемое решение: Прочные щелевые или дырчатые фильтры, например из нержавеющей стали. Размер отверстий подбирают с учетом мелкого заполнителя и обсыпки, а прочность — под нагрузки при монтаже и эксплуатации.
- Альтернатива: Полимерные сетки с усиленной конструкцией и размером ячейки, подобранным по составу грунта и обсыпки.
- Что не подходит: Слишком плотные оболочки, ограничивающие приток воды, или слишком крупные отверстия, пропускающие мелкий заполнитель.
При чередовании грунтов учитывают состав каждого водоносного слоя и положение фильтровой части. Для глин и суглинков иглофильтры не предназначены. Если глинистый слой подстилается песком, иглофильтры заглубляют в песок с обсыпкой по всей высоте; выбор оболочки должен соответствовать этой схеме.

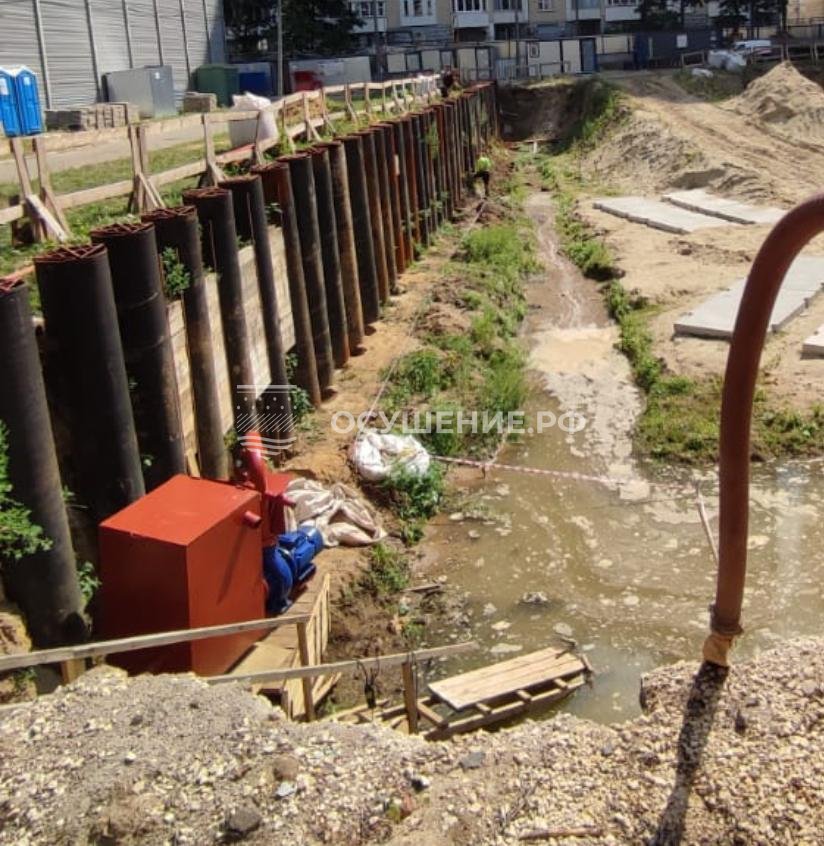

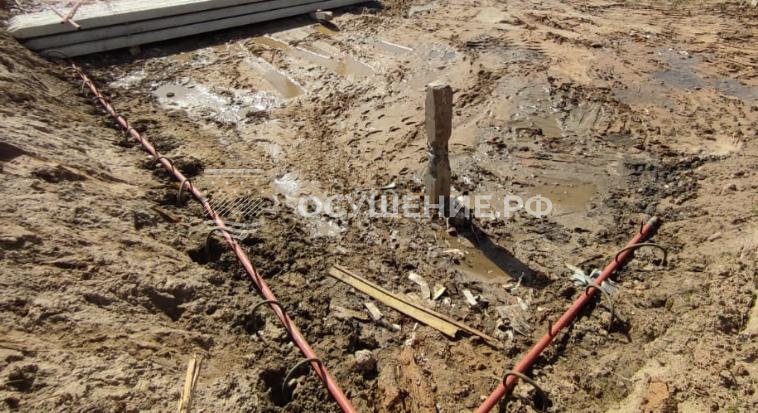

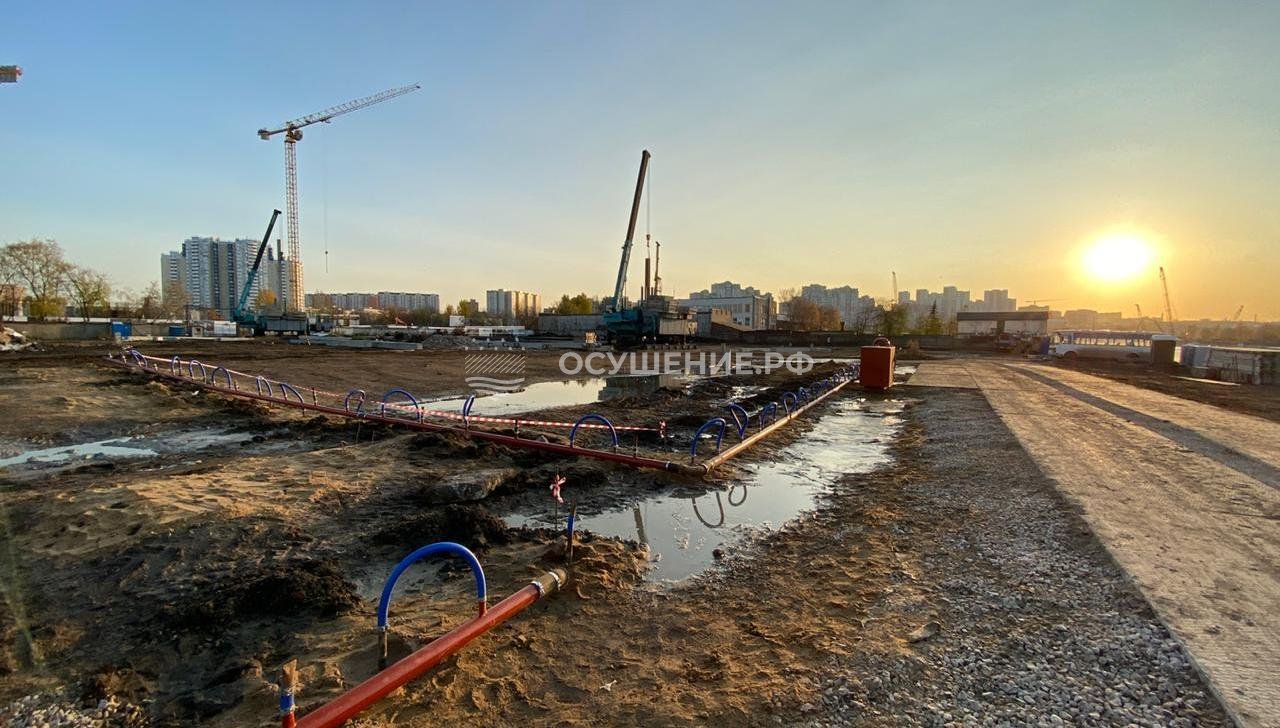

Геосинтетика в иглофильтрах и дренажных системах
Геосинтетические материалы объединяют разные изделия из полимеров. Для фильтрации применяют водопроницаемые сетки и полотна, а для отвода воды — дренажные конструкции. Различие между ними важно и при выборе оболочки скважины, и при подборе материалов для других элементов защиты котлована.
Геотекстиль как дополнительный фильтрующий слой
Геотекстиль — полотно, которое может входить в состав фильтрующей оболочки. Иглофильтр включает также каркас и водоподъемную трубу; оболочка работает совместно с обсыпкой. Поэтому использование иглофильтров и систем водопонижения требует подбора всей конструкции по грунту и условиям откачки.
Иглофильтры обычно погружают гидравлическим подмывом с песчано-гравийной обсыпкой в каверну; в трудноразмываемых грунтах их устанавливают в пробуренные скважины. При вакуумном водопонижении обсыпка обязательна. Полотно оценивают как дополнительный слой: его поры должны пропускать воду, сохраняя фильтрующую способность при контакте с грунтом.
Геокомпозит и дренажная мембрана
В дренажном геокомпозите геотекстиль сочетают с дренирующим ядром, по которому отводится вода. Полотно задерживает грунтовые частицы, а ядро создает путь для стока. Сплошная гидроизоляционная геомембрана водонепроницаема; в дренажной конструкции с профилированной мембраной вода движется вдоль ее поверхности, по пространству между выступами.
Такие решения рассматривают в составе дренажа. Для пристенного дренажа предусмотрены слой крупного песка по наружной поверхности стены или дренажная мембрана с отводом воды в горизонтальный трубчатый дренаж по периметру (СП 250.1325800.2016, пп. 7.6.2.7–7.6.2.8). Здесь оценивают путь отвода воды вдоль стены; у оболочки скважины — поступление воды внутрь фильтра.
Что проверить перед выбором материала
Сравнение вариантов начинают с исходных данных площадки. Полимерная сетка, геотекстиль и стальная конструкция решают общую задачу пропуска воды и удержания частиц, но требуют разных проверок. Для выбора полезно последовательно оценить:
- Гранулометрический состав: какие частицы должен удерживать фильтрующий слой и какая обсыпка согласуется с грунтом.
- Состав воды: подходит ли полимер или металл для контакта с ней в течение требуемого срока.
- Водопроницаемость: сохраняется ли необходимый приток при выбранных ячейках, порах и обсыпке, особенно в пылеватых песках.
- Устройство конструкции: выдержат ли каркас, оболочка и соединения нагрузки при монтаже и эксплуатации.
- Обслуживание: как контролировать работу системы и восстанавливать производительность при засорении.
Пример конкретной конструкции — фильтровая колонна диаметром 219 мм в скважинах глубиной 30 м на объекте ЖК «Событие-4». Эти размеры относятся к данному объекту. Для другой площадки глубина определяется водоносным горизонтом и требуемым понижением, а оболочка и обсыпка — условиями поступления воды и удержания грунта.
Источники
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» — пп. 5.9–5.16.
- СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод» — п. 7.4.3, пп. 7.6.2.7–7.6.2.8.
Я начинаю выбор оболочки с зернового состава грунта и подбора обсыпки: от их согласования зависит удержание частиц при поступлении воды. В пылеватых песках я учитываю кольматацию геотекстиля и рассматриваю его как дополнительный слой; при вакуумном водопонижении предусматриваю обязательную обсыпку. Для скважин я рекомендую прокачку эрлифтом после бурения и при восстановлении производительности, а для иглофильтров — промывку и нагнетание воды при ухудшении водозахвата. При сравнении материалов я учитываю также прочность каркаса, состав воды и возможность обслуживания.
