Установки вакуумного водопонижения

Установки вакуумного водопонижения

Установки для осушения

Особенностью установок типа УВВ в отличие от установок типа ЛИУ является то, что они работают с глубоким вакуумом (4–6 м вод. ст.) в приемных звеньях иглофильтров. Вакуум интенсифицирует движение грунтовых вод и этим увеличивает эффект водопонижения. При работе водопонизительной установки из ее всасывающей системы (иглофильтры и коллекторы) откачивается не только вода, но и воздух, просачивающийся к приемным звеньям иглофильтров через осушенный грунт из атмосферы.

Рассмотрим две модификации установок УВВ: УВВ-1 и УВВ-2.

Установки УВВ-1 и УВВ-2 имеют существенные конструктивные различия.

В комплект установки УВВ-1 входят:

  • один специализированный насосный агрегат УВВ-1
  • 24 звена всасывающего коллектора диаметром 150 мм, длиной по 4,5 м каждое
  • 100 легких иглофильтров длиной по 7 м.

Грунтовая вода и воздух откачиваются насосным агрегатом установки. В приемную камеру агрегата вода и воздух поступают обособленно через воздухоохладитель. После грубой очистки на сетках приемной камеры вода и воздух попадают в вакуум-насос и затем в распределительную камеру, из которой воздух уходит в атмосферу, а вода — частично в сбросную линию, частично (около 1 л/сек) к небольшому центробежному насосу, подающему ее на питание водяного кольца вакуум-насоса и к его сальникам.

Распределительная камера служит для приема необходимого количества воды, заливаемой перед пуском агрегата. При остановке агрегата в распределительной камере и корпусе вакуум-насоса остается вода, которой вполне достаточно для зарядки.

  • Производительность насосного агрегата: по воде — до 7 л/сек, по воздуху — 1,5–1,8 м³/мин.
  • Мощность электродвигателей вакуум-насоса ВВН-12 — 28 кВт, центробежного насоса 1½ К-6 — 1,7 кВт.

Все механизмы, вспомогательные устройства и коммуникации агрегата смонтированы на опорной раме.

В комплект установки УВВ-2 входят:

  • насосный агрегат
  • всасывающий коллектор
  • иглофильтры
  • сбросной трубопровод.

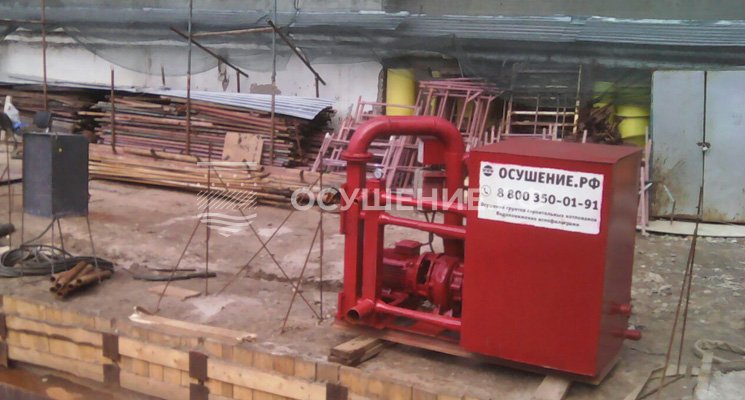

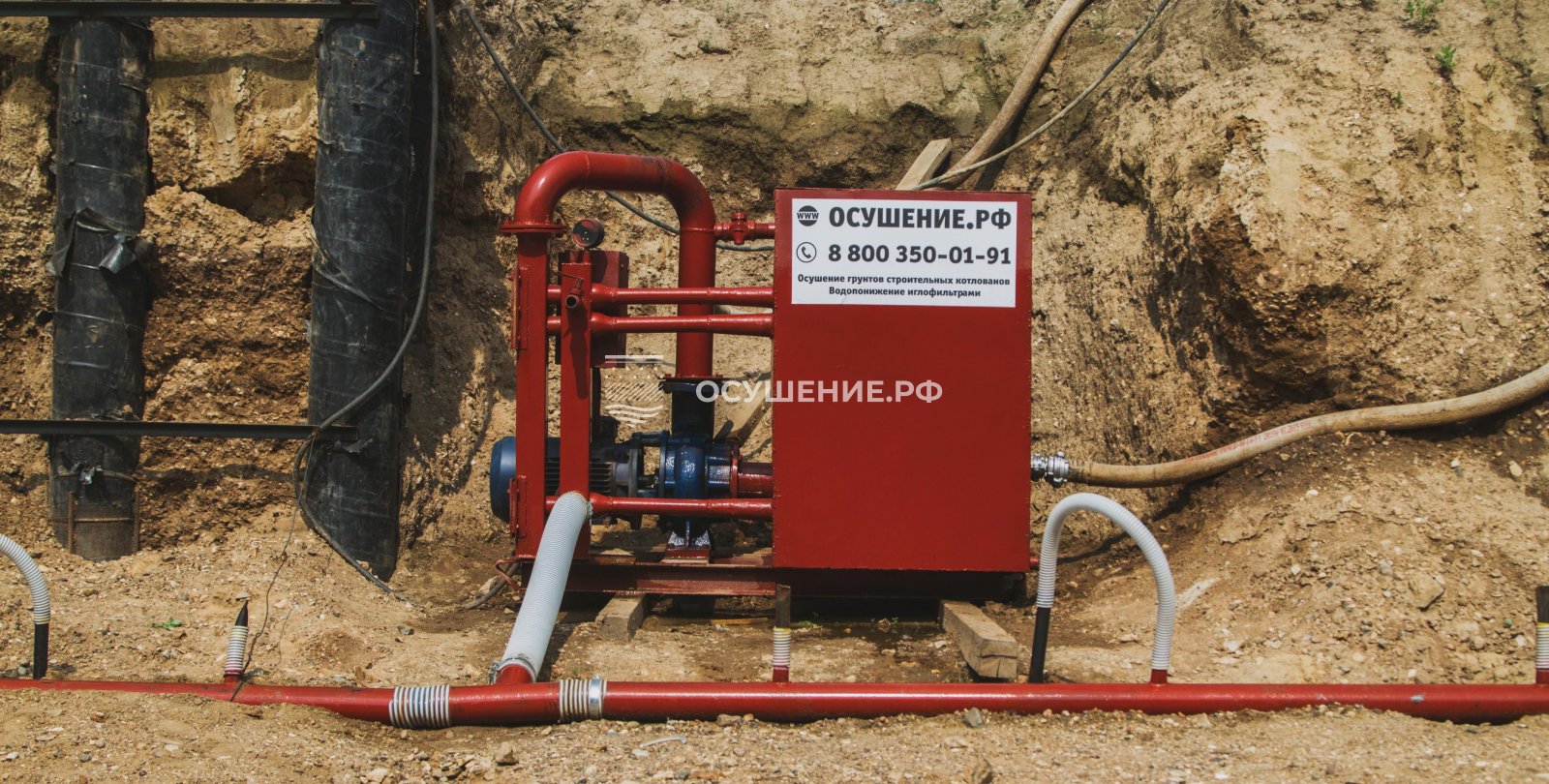

Насосный агрегат состоит из центробежного насоса ЗК-6, циркуляционного резервуара со смонтированным на нем водовоздушным эжектором и приемного патрубка с водоводяным эжектором.

  • Производительность насоса — 47 л/сек, напор — 32,5 м вод. ст.
  • Мощность электродвигателя А02-72-4 — 30 кВт, скорость вращения — 146 об/мин.
  • Производительность агрегата: по воздуху — 0,65 м³/мин, по воде — 10 л/сек.

Всасывающий коллектор диаметром 150 мм состоит из 12 звеньев длиной по 4,5 м каждое. В установке предусмотрено 50 легких иглофильтров длиной по 7,5 м. Сбросной трубопровод установки выполнен из резинотканевых рукавов диаметром 150 мм.

Приведенный комплект оборудования отвечает лишь некоторым средним условиям. Фактический набор оборудования должен быть установлен для каждого конкретного объекта с учетом геологического строения участка и особенностей производства работ.
