Планируя осушение котлована, большинство застройщиков сосредоточено на том, как эффективно откачать воду. Однако часто упускается из виду более коварная и опасная проблема — обратная фильтрация. Это не просто «просачивание воды»; это активный процесс выноса мелких частиц грунта, который подрывает устойчивость основания и угрожает целостности будущего сооружения.
Игнорирование этого явления приводит к непредвиденным затратам, аварийным ситуациям и затягиванию сроков сдачи объекта. Понимание механизмов обратной фильтрации и применение превентивных мер — не дополнительная опция, а обязательный этап грамотного проектирования водопонижения, который напрямую определяет надежность и безопасность строительства.
Обратная фильтрация: невидимая угроза при осушении котлована
Когда начинается откачка воды из котлована, создается перепад давления между осушенным участком и окружающим водонасыщенным массивом. Под действием этого перепада groundwater начинает двигаться в сторону зоны понижения, увлекая за собой мельчайшие частицы грунта — песок, супесь, пылеватые фракции. Этот процесс и называют обратной фильтрацией или суффозией.
Главная опасность заключается в его скрытом характере. Вымывание грунта происходит не на поверхности, а в толще земли, и становится заметным лишь тогда, когда под конструкциями или по периметру котлована уже формируются пустоты и просадки. К тому моменту для устранения последствий требуются сложные и дорогостоящие восстановительные работы, а риски для безопасности людей и техники многократно возрастают.
Таким образом, обратная фильтрация — это не просто досадная помеха, а системный риск, требующий обязательного учета на стадии проектирования противофильтрационных мероприятий.
Чем опасно вымывание грунта и как его остановить
Вымывание мельчайших частиц из грунтового массива ведет к нарушению его природной структуры и резкому снижению прочности. Это процесс подобен тихой диверсии, которая подтачивает основание будущего строения еще до начала его возведения.
Основные опасности этого явления:
- Образование подземных пустот. В грунте формируются скрытые полости, что создает угрозу внезапных просадок и деформаций строительной техники, фундаментов и близлежащих сооружений.
- Потеря устойчивости откосов и стенок котлована. Разжиженный грунт не может держать крутые склоны, повышая риск обвалов и оползней.
- Неравномерная осадка зданий. Разрушение грунтовой структуры под различными участками фундамента приводит к его перекосам и появлению трещин.
Остановить вымывание можно, создавая надежные противофильтрационные завесы. Ключевые методы:

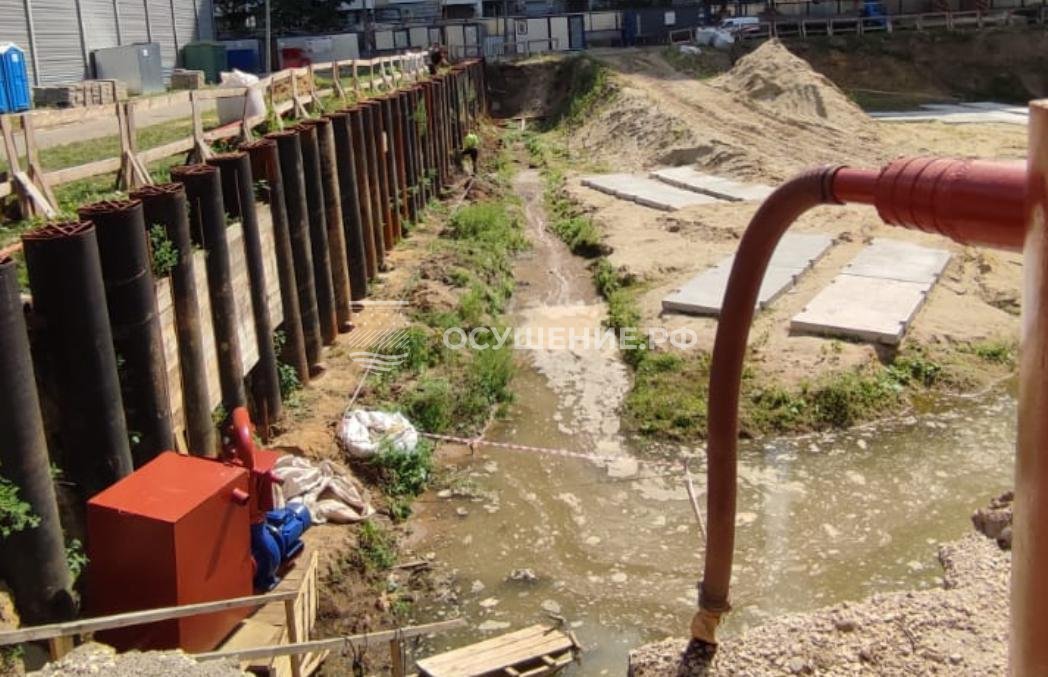

- Устройство шпунтового ограждения. По контуру котлована забивается сплошная стенка из шпунтовых свай, которая отсекает водоносный пласт и предотвращает движение частиц грунта.
- Искусственное закрепление грунтов. Используются технологии цементации, силикатизации или битумизации, которые скрепляют частицы грунта, значительно повышая его устойчивость к размыванию.
- Применение дренажей с обратным фильтром. Многослойные обсыпки из песка и щебня разных фракций вокруг дренажных труб пропускают воду, но надежно удерживают частицы грунта.
Выбор способа защиты зависит от конкретных гидрогеологических условий и глубины работ. Главное — действовать на опережение, включая эти решения в проект до начала водопонизительных мероприятий.
Типичные ошибки при водопонижении, которые приводят к разрушениям
Многие проблемы на строительной площадке возникают не из-за сложных грунтовых условий, а вследствие распространенных проектных и производственных просчетов. Игнорирование риска обратной фильтрации неизбежно ведет к серьезным последствиям.
Наиболее опасные ошибки включают:
- Отсутствие предварительных изысканий. Попытки сэкономить на инженерно-геологических исследованиях заканчиваются выбором неправильной технологии осушения. Без точных данных о составе грунтов и водоносных горизонтах невозможно предсказать поведение основания.
- Неверный подбор оборудования. Использование насосов слишком большой или малой мощности нарушает расчетный режим работы системы. Слишком интенсивная откачка провоцирует быстрое вымывание частиц, а недостаточная — не обеспечивает необходимого осушения.
- Пренебрежение противофильтрационными мероприятиями. Ошибочное мнение, что достаточно просто откачивать воду, приводит к катастрофическим последствиям. Без шпунтовых ограждений, дренажных фильтров или завес процесс вымывания грунта становится неконтролируемым.
- Нарушение технологии производства работ. Спешка при монтаже иглофильтров, некачественная обсыпка дрен или несоблюдение проектных уклонов сводят на нет эффективность даже правильно спроектированной системы.
Каждая из этих ошибок создает цепную реакцию: сначала незаметное вымывание грунта, затем — просадки поверхности, деформации ограждения котлована и, как финал, аварийная ситуация. Избежать этого позволяет только строгое следование проекту, основанному на достоверных данных изысканий, и постоянный контроль качества работ.
Технологии защиты от выноса грунта: какой метод выбрать
Выбор способа защиты от выноса грунта зависит от конкретных условий строительной площадки: состава грунтов, глубины залегания грунтовых вод, масштабов котлована и близости существующих сооружений. Существует несколько проверенных технологий, каждая из которых решает определенный круг задач.
Шпунтовое ограждение
Это наиболее надежный способ изоляции котлована от окружающего грунтового массива. Стальные, железобетонные или полимерные шпунтовые сваи забиваются по периметру будущего котлована, образуя сплошную непроницаемую стену. Данный метод особенно эффективен при высоком уровне грунтовых вод и в слабых, водонасыщенных грунтах.
Искусственное закрепление грунтов
Технологии цементации, силикатизации и смолизации позволяют изменить свойства грунта, значительно повысив его прочность и устойчивость к размыванию. Через специальные инъекторы в грунт нагнетаются растворы, которые, твердея, связывают частицы между собой. Этот метод идеален для локализованного укрепления оснований и создания противофильтрационных завес.
Дренажные системы с обратным фильтром
Конструкция такого дренажа предотвращает вынос частиц грунта вместе с водой. Вокруг перфорированных дренажных труб создается многослойная обсыпка из материалов разной крупности (песок, гравий, щебень). Мелкие фракции со стороны грунта удерживают его частицы, а более крупные — обеспечивают свободный ток воды к трубе.
Как сделать правильный выбор?
- Для песчаных и супесчаных грунтов с неглубоким залеганием воды часто оптимальным является комбинированное решение: шпунтовое ограждение по контуру и легкий дренаж с обратным фильтром.
- В сложных условиях (глубокий котлован, мощный водоносный пласт, наличие nearby зданий) требуется создание противофильтрационной завесы методами инъекционного закрепления грунтов в сочетании с глубинным водопонижением.
- При необходимости временного осушения применяют иглофильтровые установки, но обязательно с тщательным расчетом градиентов фильтрации и подбором фильтрующих обсыпок.
Ключ к успеху — не в поиске универсального метода, а в комплексном анализе рисков и грамотном комбинировании технологий для создания надежной и экономически обоснованной системы защиты.
Как сохранить устойчивость стенок котлована и избежать деформаций
Устойчивость откосов и стенок котлована — основа безопасности всех последующих работ. Потеря стабильности грунта грозит не только обрушением, но и повреждением близлежащих объектов, техники и создает прямую угрозу для людей. Сохранение устойчивости требует комплексного подхода, учитывающего как геологию, так и технологию производства работ.
Основные причины потери устойчивости
- Размягчение грунта вследствие подтопления или неправильного водопонижения
- Динамические воздействия от работающей техники и вибрационного оборудования
- Неучтенные нагрузки от складирования материалов у бровки котлована
- Неверный расчет углов откосов для данного типа грунта
Методы обеспечения устойчивости
Конструктивные решения:
- Устройство пологих откосов с углами, соответствующими характеристикам грунта
- Многоярусное выполнение откосов с уступами для разгрузки
- Использование подпорных стенок и ограждений из шпунта
Гидрогеологические мероприятия:
- Предварительное осушение грунтов с соблюдением мер против выноса частиц
- Устройство дренажных систем для перехвата грунтовых вод
- Поверхностная защита откосов от атмосферных осадков
Технологические меры:
- Строгое соблюдение последовательности разработки грунта
- Запрет на размещение тяжелой техники и материалов у края котлована
- Регулярный геодезический контроль за деформациями
Система мониторинга
Непрерывное наблюдение за состоянием котлована включает:
- Визуальный осмотр откосов и стенок
- Измерение кренов и перемещений маркерными реперами
- Контроль уровня грунтовых вод
- Фиксацию появления трещин на поверхности
Своевременное выявление признаков нестабильности позволяет принять предупредительные меры до развития аварийной ситуации. Сохранение устойчивости котлована — это не разовая операция, а непрерывный процесс управления рисками на всех этапах строительства.
Почему стандартного водопонижения недостаточно для сложных грунтов
Типовые решения по осушению котлованов, эффективные в простых условиях, оказываются беспомощными при работе со сложными грунтами. Одно лишь механическое откачивание воды не решает проблему, а часто и усугубляет её, провоцируя неконтролируемые процессы в грунтовом массиве.
Особенности сложных грунтовых условий
К сложным условиям относятся:
- Наличие напорных водоносных горизонтов, создающих избыточное давление снизу
- Переслаивание водопроницаемых и водоупорных пластов, образующих несколько уровней грунтовых вод
- Плывунные состояния грунтов, которые при нарушении структуры переходят в текучее состояние
- Тонкодисперсные грунты (пылеватые пески, супеси), склонные к суффозии
Ограничения стандартных подходов
Обычное водопонижение с помощью насосных установок:
- Не устраняет напорное давление снизу, что может вызвать вспучивание дна котлована
- Не предотвращает вынос мелких частиц из грунта, ведущий к образованию пустот
- Не обеспечивает стабилизацию стенок котлована в слабых водонасыщенных грунтах
- Может вызвать неравномерную осадку близлежащих сооружений из-за изменения гидрогеологического режима
Необходимость комплексных решений
Для сложных условий требуется сочетание различных методов:
- Глубинное водопонижение с использованием эжекторных систем для работы с напорными водами
- Противофильтрационные завесы по контуру котлована для отсечения внешних водопотоков
- Искусственное закрепление грунтов инъекционными методами для стабилизации плывунных зон
- Системный мониторинг гидрогеологической обстановки и деформаций в режиме реального времени
Каждый сложный объект требует индивидуального проектного решения, основанного на детальных изысканиях и расчетах. Экономия на комплексном подходе в таких условиях неизбежно ведет к значительному удорожанию работ на этапе ликвидации последствий аварийных ситуаций.
Профессиональные решения для безопасного осушения на любом объекте
Обеспечение безопасного и эффективного осушения строительных площадок требует применения профессионального подхода, учитывающего все особенности конкретного объекта. Универсальных решений не существует — каждый проект требует индивидуального анализа и выбора оптимальных технологий.
Ключевые элементы профессионального подхода
- Детальные инженерно-геологические изыскания — изучение состава грунтов, характеристик водоносных горизонтов и фильтрационных свойств пород
- Гидрогеологическое моделирование — прогнозирование поведения подземных вод в процессе осушения
- Комплексный проектный анализ — оценка рисков и подбор оптимального сочетания методов водопонижения
- Современное технологическое оборудование — использование специализированных систем, соответствующих конкретным условиям
Адаптивные технологии для различных условий
Для городских условий с плотной застройкой:
- Вакуумное водопонижение с системами обратной фильтрации
- Создание противофильтрационных завес методом «стена в грунте»
- Высокоточный мониторинг влияния на близлежащие сооружения
Для объектов с напорными водоносными горизонтами:
- Многоуровневые эжекторные системы водопонижения
- Комбинированные дренажные системы с глубинным водопонижением
- Системы активного регулирования давления в водоносных пластах
Для сложных грунтовых условий (плывуны, слабые грунты):
- Предварительное закрепление грунтов инъекционными методами
- Использование замкнутых дренажных систем с рециркуляцией
- Поэтапное водопонижение с постоянным контролем устойчивости
Система гарантий качества и безопасности
Профессиональный подход включает:
- Непрерывный инженерный надзор на всех этапах работ
- Автоматизированный мониторинг деформаций и гидрогеологического режима
- Готовность к оперативной корректировке технологических параметров
- Разработку планов действий в аварийных ситуациях
Только комплексный профессиональный подход позволяет достичь главной цели — безопасного и предсказуемого осушения котлована при минимальном воздействии на окружающую среду и существующую застройку. Инвестиции в профессиональные решения многократно окупаются за счет предотвращения аварийных ситуаций и соблюдения сроков строительства.
