Снижение вибрационного воздействия при глубинном водопонижении начинается с выбора исправного оборудования, правильного монтажа и контроля его работы. Для защиты соседней застройки отдельно оценивают колебания от строительных операций и осадки от понижения уровня подземных вод. Погружной насос размещают в скважине, а виброизолирующие основания применяют к поверхностным агрегатам.
Откуда возникает воздействие на соседние здания
Работа глубинных насосов при водопонижении изменяет уровень воды в грунте. Понижение уровня увеличивает давление от собственного веса грунта и вызывает дополнительные осадки. Их величина и неравномерность зависят от условий площадки; оценка этого процесса нужна и при отсутствии ощутимых колебаний оборудования.
Вибрацию следует связывать с конкретным источником. На площадке одновременно могут работать насосные установки, генераторы и буровая техника. Колебания передаются через опоры оборудования, трубопроводы и грунт, поэтому меры выбирают с учётом пути их передачи. По появлению трещины нельзя сразу заключить, что причиной стал глубинный насос: нужны сведения о состоянии здания и ходе работ.
| Источник или процесс | Что учитывать | Мера защиты |
|---|---|---|
| Погружной насос в скважине | Состояние агрегата и его работа в системе водопонижения | Подбор и монтаж оборудования, контроль режима откачки |
| Поверхностная насосная установка или генератор | Передача колебаний через основание и подключённые трубопроводы | Виброизолирующие опоры, гибкие вставки, проверка монтажа |
| Ударное бурение рядом с фундаментом | Динамическое воздействие может вызвать осадки | Выбор расположения скважин и способа бурения с учётом застройки |
| Гидропогружение иглофильтров без обсыпки | Разрыхление грунта при подмыве | Как правило, погружение с песчано-гравийной обсыпкой |
| Вибропогружение шпунта | Воздействие при устройстве ограждения котлована | Отдельная оценка технологии устройства ограждения |
| Понижение уровня подземных вод | Изменение напряжённого состояния грунта и осадки | Прогноз влияния, наблюдение за уровнями воды и осадками |
Опасность ударного бурения вблизи фундаментов и разрыхления грунта при гидропогружении без обсыпки описана в Пособии по производству работ при устройстве оснований и фундаментов, п. 4.4. Здесь пособие используется как справочная литература. Подмыв рассматривают отдельно от вибрации: меры против механических колебаний не устраняют разрыхление грунта водой.
Как защитить застройку до запуска насосов
До начала водопонижения обследуют здания в зоне влияния и уточняют расположение подземных коммуникаций. Это предусмотрено разделом 5 СП 45.13330.2017. Фиксируют существующие повреждения и особенности фундаментов, чтобы последующие наблюдения можно было сопоставить с исходным состоянием.
Зону влияния водопонижения определяют по гидрогеологическому прогнозу. Она может выходить за пределы зоны влияния самого котлована. При понижении уровня подземных вод более чем на 2 м выполняют расчёт осадок поверхности, особенно в слабых глинистых грунтах, торфах и илах (СП 22.13330.2016, п. 11.13).
Для выбора мер нужны:
- геологический разрез и сведения о водоносных слоях;
- исходные уровни воды и требуемое понижение;
- состояние соседних зданий и положение коммуникаций;
- расположение скважин, поверхностных агрегатов и трубопроводов;
- последовательность бурения, монтажа и разработки котлована.
По этим данным проектировщик связывает способ водопонижения с технологией строительных работ. Скважины, сооружаемые ударным бурением, не следует располагать в непосредственной близости от фундаментов. Рядом с существующим зданием выбирают расположение скважин и способ бурения с учётом этого ограничения. Для водопонизительных скважин применяют бурение с прямой или обратной промывкой водой; глинистая промывка не допускается.
Меры для погружных и поверхностных агрегатов
Погружной насос опускают в скважину. При выборе агрегата учитывают требуемую подачу и напор, при монтаже — условия его установки. Исправность и балансировка вращающихся частей помогают снизить собственные колебания оборудования. Если характер работы изменился, причину выясняют до выбора дополнительных средств виброизоляции.
Для поверхностных насосных установок и генераторов применяют виброизолирующие опоры или основания. Их подбирают под конкретный агрегат и условия размещения. Такое решение уменьшает передачу колебаний через опоры; его результат оценивают после монтажа и запуска оборудования.
Гибкие вставки на подключённых трубопроводах уменьшают передачу колебаний по трубам. Они дополняют меры у источника вибрации. При их применении учитывают всю схему подключения: жёсткие связи и опоры трубопровода также участвуют в передаче колебаний.
Для уменьшения передачи колебаний через грунт могут применять виброзащитные экраны — траншеи или шпунтовые ограждения между источником вибрации и защищаемым зданием. Применимость такого решения обосновывают расчётом для условий площадки, а результат проверяют измерениями.
Для соседнего старого кирпичного дома важны и состояние кладки, и изменения в основании. Поэтому подбор вставок и опор сопровождают обследованием и наблюдениями за зданием. Техническое решение оценивают по измерениям и расчёту влияния, а не по тому, насколько тихо оборудование воспринимается на слух.
Я советую начать с обследования соседнего здания и определения источников воздействия на его основание. Виброизолирующие опоры нужны поверхностным агрегатам, а гибкие вставки уменьшают передачу колебаний по трубопроводам. Для глубинного водопонижения я отдельно обращаю внимание на способ бурения, непрерывность откачки и контроль уровня воды в пьезометрах. Данные об осадках соседних зданий должна предоставлять независимая организация, которая ведёт эти наблюдения по договору с заказчиком.
Снижаем риски: профессиональный подход к вибрационному контролю
Если на площадке предусмотрены операции с вибрационным воздействием, в программе наблюдений задают контрольные точки и порядок измерений. Расположение датчиков выбирают с учётом источников колебаний, грунтов и состояния зданий. Измерения на фундаментах позволяют оценить воздействие там, где оно передаётся сооружению.
При анализе рассматривают скорость, частоту и амплитуду колебаний. Показания сопоставляют с режимами работы техники и временем выполнения строительных операций. Такая привязка помогает выяснить, связано изменение с бурением, поверхностным агрегатом или другой работой на площадке.
Контрольные значения и действия при их достижении задают для конкретного объекта. Учитывают конструкцию и состояние здания, свойства грунтов и характеристики воздействия. Для исторического или повреждённого дома особенно важно опираться на результаты обследования, а не переносить допустимые значения с другого сооружения.
Практический порядок работы с результатами измерений:
- зафиксировать исходное состояние здания и условия измерений;
- сопоставлять показания с журналом работы оборудования;
- при отклонениях выявить источник и проверить его монтаж и режим;
- согласовать корректирующие меры с ответственными специалистами;
- повторными измерениями оценить результат принятых мер.
Водопонижение в стеснённых условиях
Метод осушения выбирают по водопроницаемости грунта и требуемому понижению. Открытые гравитационные скважины с погружными насосами применяют при коэффициенте фильтрации не менее 2 м/сут и понижении более 4 м. Глубину скважин определяют по водоносному горизонту и проектной задаче.

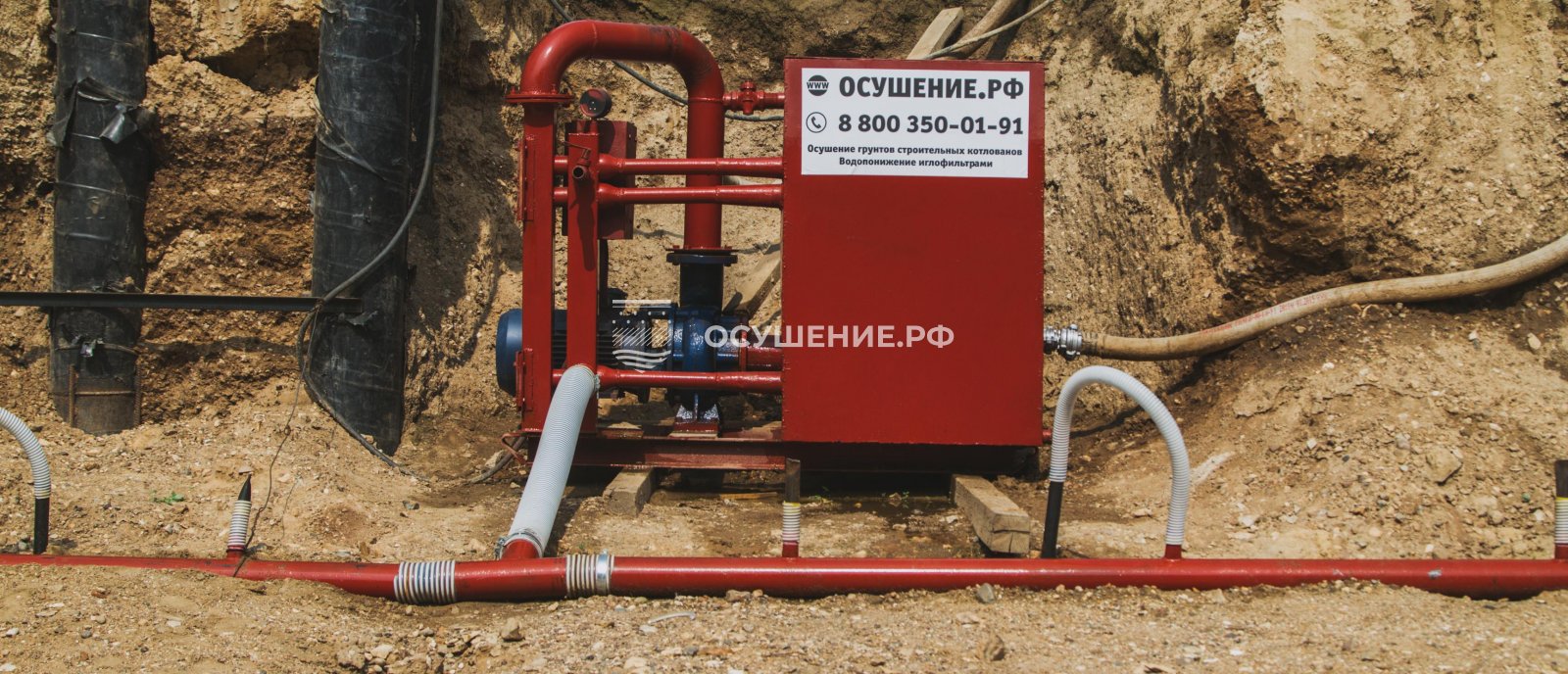

Для грунтов с коэффициентом фильтрации 0,2–2 м/сут применяют вакуумные иглофильтры, с меньшей эффективностью — до 5 м/сут. Понижение одной ступенью составляет 5–7 м, обсыпка обязательна. Для глин и суглинков этот метод не предназначен. Выбор вакуумной установки также требует оценки осадок при понижении уровня воды.
Иглофильтры, как правило, погружают гидравлически с песчано-гравийной обсыпкой в каверну. В трудноразмываемых грунтах их устанавливают в пробуренные скважины. Обсыпка и способ погружения особенно важны рядом с существующими фундаментами, где разрыхление грунта может сказаться на основании здания.
Устройство стен в грунте рассматривают в составе решений по ограждению котлована и защите от подземных вод. Противофильтрационная завеса эффективна, если прорезает водоносный слой и заглублена в водоупор; если завеса не достигает водоупора, её совмещают с водопонижением. При этом оценивают возможное подтопление соседней территории из-за барражного эффекта (СП 250.1325800.2016).
В дренажных системах правильно подобранная фильтрующая обсыпка снижает риск выноса частиц грунта. Сбор воды и её отвод по трубопроводу должны быть согласованы с условиями основания. Понижение уровня при работе дренажа учитывают в общем прогнозе влияния на окружающую территорию.
Наблюдения за водой и осадками во время откачки
Контроль вибрации дополняют наблюдениями за уровнями подземных вод и осадками соседних зданий. Уровни измеряют в гидронаблюдательных скважинах — пьезометрах; осадки отслеживают по маркам на зданиях. Эти наблюдения решают разные задачи и позволяют сопоставить изменение водного режима с поведением основания.
Откачка должна быть непрерывной, темп понижения назначают по проекту производства работ. Для водопонизительных скважин предусматривают резервные скважины и насосы в количестве 10–25% в зависимости от срока работы, при этом резервных скважин должно быть не менее одной. Электроснабжение — от двух независимых источников. Организацию откачки и контроль рассматривают в разделе 5 СП 45.13330.2017.
При изменении режима насоса необходимо сохранять требуемое понижение воды. Если агрегат нужно вывести из работы, используют предусмотренный резерв. При опасных отклонениях действия по остановке конкретной строительной операции и поддержанию водопонижения согласуют между исполнителем, проектировщиком и специалистами по мониторингу.
Результаты измерений уровней и расхода воды заносят в журнал и сопоставляют с проектными значениями. Наблюдения за осадками продолжают в ходе работ. Такой порядок позволяет обнаружить отклонения и скорректировать работы с учётом состояния котлована и соседней застройки.
Организация работ и пример из практики
На ограниченной площадке заранее увязывают места установки агрегатов, трассы трубопроводов и доступ к скважинам. В проекте производства работ отражают последовательность монтажа и запуска, резервирование и взаимодействие с другими участниками строительства. Ответственным за эксплуатацию оборудования нужны результаты наблюдений и понятный порядок действий при отклонениях.
На объекте ЖК «Адмирал» на улице Шоссейной, вл. 4 компания выполнила 17 водопонизительных скважин бурением с обратной промывкой водой. Система сочетала глубинные скважины и вакуумные иглофильтровые установки. Для наблюдения за динамикой понижения уровня грунтовых вод устроили 5 пьезометрических скважин.
Этот пример показывает сочетание откачки и контроля уровня воды в одной системе. Способ бурения, состав оборудования и сеть наблюдений для другого объекта выбирают по его условиям.
Компания «Осушение» выполняет водопонижение скважинами и иглофильтрами, открытый водоотлив и устройство пьезометров. Инженерные изыскания выполняют партнёры. За осадочными марками и осадками соседних зданий наблюдает отдельная независимая организация по прямому договору с заказчиком; устройство шпунта и противофильтрационных завес компания сама не выполняет.
Источники
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» — раздел 5; положения приведены по редакции с изменениями № 1–3.
- СП 22.13330.2016 «Основания зданий и сооружений» — п. 11.13.
- СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод» — противофильтрационные завесы и барражный эффект.
- Пособие по производству работ при устройстве оснований и фундаментов (к СНиП 3.02.01-83), НИИОСП им. Герсеванова, часть 1, п. 4.4 — справочная литература.
