Осушение котлована зимой ведут с непрерывной откачкой, утеплением наземных трубопроводов и защитой места сброса от наледи. Метод выбирают по грунтам, притоку и требуемому понижению воды, а подготовку к морозам включают в проект производства работ (ППР). Такая подготовка позволяет продолжать работы в котловане, пока подземные горизонты продолжают питать выемку.
Почему мороз не отменяет водопонижение
Промерзание верхнего слоя затрудняет монтаж оборудования и поверхностный сток. Ниже зоны промерзания вода сохраняет подвижность и может поступать к иглофильтрам и скважинам. Поэтому ледяная корка на площадке сама по себе не означает, что котлован защищён от подземных вод.
- Замерзание оборудования. Остаточная вода в отключённых насосах, коллекторах и рукавах может превратиться в лёд и повредить детали. Работающие наземные линии защищают утеплением, постоянным протоком и, при необходимости, обогревом.
- Поверхностная вода. Во время оттепели талая вода скапливается на промёрзшем грунте и затекает в котлован. Для неё нужны водоотводы и водосборные приямки.
- Морозное пучение. Промерзание водонасыщенного пучинистого грунта может деформировать основание и конструкции. Дно и откосы защищают от промерзания, а состояние грунта контролируют и после оттепелей.
Зимняя подготовка охватывает весь путь воды: от водоприёмной части до места сброса. Утеплённый насос не поможет сохранить откачку, если замёрзнет отводящая линия или вода начнёт растекаться по площадке.
Как мороз меняет поведение грунтовых вод
Сезонно промёрзший грунт и незамёрзший водоносный слой выполняют разные роли. Первый затрудняет просачивание осадков с поверхности, второй продолжает питать котлован. В проекте учитывают оба источника воды, чтобы поверхностный водоотлив дополнял основную систему понижения уровня.
В зоне промерзания
- Задержка стока. Промёрзший верхний слой может работать как водоупорный экран. При оттепели вода задерживается над ним и стекает в пониженные участки.
- Локальное подтопление. Талая и дождевая вода скапливается у бровки, на пандусах и в приямках. Её перехватывают до попадания на рабочее основание.
- Замерзание и оттаивание. Эти процессы меняют состояние водонасыщенного грунта. После оттепелей проверяют откосы, укрытие основания и пути отвода воды.
Ниже зоны промерзания
Водоносные горизонты продолжают питать выемку, а их уровень и напор меняются по сезону. Систему рассчитывают на максимальный прогнозный уровень по данным изысканий и режимных наблюдений. К возможному весеннему подъёму после снеготаяния готовятся заранее (СП 22.13330.2016, пп. 5.4.1, 5.4.7).
При наличии напорного горизонта под дном проверяют устойчивость основания к прорыву воды. Если удерживающего слоя недостаточно, проект предусматривает снижение напора разгрузочными скважинами или увеличение пригрузки. Поверхностное промерзание такую проверку не заменяет.
Выбор метода: водоотлив, иглофильтры или скважины
Выбор технологии основан на строении грунтов, их коэффициенте фильтрации, притоке и требуемом понижении уровня. Зимой дополнительно учитывают глубину промерзания, возможность монтажа и защиту наземных коммуникаций. Нужное понижение назначают с учётом подъёма уровня за время аварийного отключения (СП 22.13330.2016, п. 11.6).
Открытый водоотлив и водосборные приямки
Открытый водоотлив применяют для временного осушения поверхностного слоя: вода по канавкам поступает в зумпфы с насосами. Он подходит для перехвата талых вод и локальных скоплений, но требует защиты лотков и сбросных линий от замерзания.
В мелких и пылеватых песках учитывают риск оплывания откосов, суффозии и выпора. Затопленный котлован осушают плавно, без резких понижений; темп задаёт ППР. Возможность ограничиться канавами и приямком определяет проект по фактическому притоку и устойчивости грунта.
Иглофильтровые установки
Иглофильтры соединяют со всасывающим коллектором и насосной установкой. Водоприёмные части размещают в слое, из которого нужно отбирать воду. Применимость гравитационных ЛИУ и вакуумных УВВ различается; обогрев коллектора не меняет их возможностей в грунте.
| Способ | Условия применения | Понижение и особенности |
|---|---|---|
| Гравитационные ЛИУ | Коэффициент фильтрации 2–50 м/сут; при 2–5 м/сут нужна песчано-гравийная обсыпка | 4–5 м одним ярусом от оси насоса в неслоистых грунтах; глубже — ярусами или другими методами |
| Вакуумные УВВ | Коэффициент фильтрации 0,2–2 м/сут, с меньшей эффективностью — до 5 м/сут; обсыпка обязательна | 5–7 м одной ступенью; для глин и суглинков не предназначены |
| Гравитационные скважины с погружными насосами | Коэффициент фильтрации не менее 2 м/сут и требуемое понижение более 4 м | Глубину определяют водоносный горизонт и требуемое понижение; при коэффициенте фильтрации менее 2 м/сут рассматривают вакуумные скважины |
Если глинистый слой подстилается песком, иглофильтры можно заглубить в песок с обсыпкой по всей высоте. Для самого глинистого слоя требуется другое проектное решение. Условия применения иглофильтров и скважин приведены в СП 45.13330.2017, пп. 5.3–5.4.
Глубинное водопонижение с помощью скважинных насосов
Когда водоприёмная часть расположена ниже зоны промерзания, основного внимания требуют устье скважины и отводящий трубопровод. Погружной насос подаёт воду на поверхность, откуда её направляют к месту сброса. Выбор скважин связан с условиями водоносного горизонта, а не только с морозом.
Что именно защищать от замерзания
В первую очередь проверяют наземные коллекторы, оголовки, арматуру и сбросные линии. При вакуумном водопонижении фильтры иглофильтров и скважин располагают не менее чем на 3 м ниже поверхности для исключения подсоса воздуха (СП 45.13330.2017, п. 5.20). Глубину промерзания учитывают отдельно: это требование о подсосе воздуха не задаёт её величину.
Монтаж через мёрзлый слой
Обычно иглофильтры погружают подмывом с песчано-гравийной обсыпкой. Трудноразмываемые, в том числе промёрзшие, слои проходят предварительным бурением. Другой вариант подготовки — локальное оттаивание грунта. Способ выбирают до выхода бригады, чтобы после проходки выполнить погружение и обсыпку без лишнего простоя.
| Подготовка грунта | Как работает | Что учитывать |
|---|---|---|

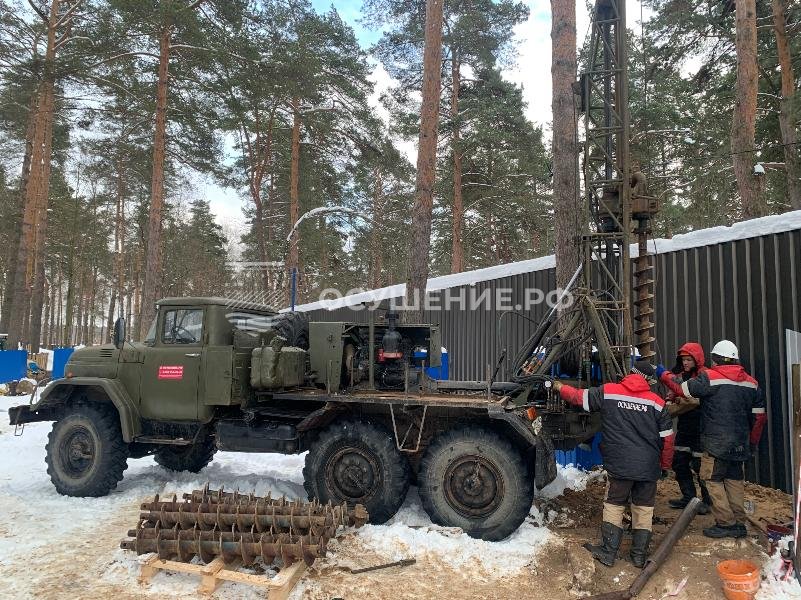

| Лидерное бурение | Мёрзлый слой проходят буровой установкой, подготавливая скважину для иглофильтра | Нужны доступ техники и возможность выполнить проектную обсыпку |
| Паровой прогрев | Пар через специальные иглы передаёт тепло грунту и оттаивает его локально | Требуются источник пара и организация безопасной работы с горячими коммуникациями |
| Электропрогрев | При электродном прогреве ток проходит через грунт между погружёнными электродами; выделяемое тепло оттаивает грунт локально | Нужны электроснабжение, контроль прогрева и защита зоны работ |
| Теплоизоляционное укрытие | Маты или другие утеплители уменьшают дальнейшее промерзание | Укрытие сохраняет тепло, но само по себе не является активным прогревом |
Компания «Осушение» не выполняет монтаж системы при температуре ниже −25 °C. Уже смонтированная система эксплуатируется и при более сильном морозе: её защищают утеплением и постоянным протоком воды. Ограничение монтажа связано с работой техники и людей и не означает, что действующую откачку нужно остановить.
Техника в минус: особенности эксплуатации насосного оборудования на морозе
Зимнюю защиту готовят до похолодания: утепляют коллекторы и отводящие рукава, защищают насосную станцию и проверяют резерв. Непрерывная откачка нужна на весь период водопонижения, включая ночи и выходные (СП 45.13330.2017, п. 5.29).
Защита насосов и трубопроводов
- Слив воды из отключенного оборудования: При выводе насоса из работы воду из его корпуса и неработающих трубопроводов сливают, чтобы она не замерзла и не повредила детали. Откачку на это время обеспечивает резервный насос.
- Ночи и выходные: Работающую систему водопонижения сохраняют в непрерывном режиме, с утеплением и постоянным протоком воды.
- Подогрев и утепление:
- Для защиты насосной станции можно использовать утеплённый контейнер с подогревом; доступ к узлам обслуживания оставляют свободным.
- Напорные шланги и магистральные коллекторы защищают теплоизоляционными матами или кожухами из минеральной ваты, пенополиуретана либо вспененного полиэтилена. На участках, где этого недостаточно, предусматривают греющий кабель.
Выбор и подготовка техники
- Морозостойкие материалы: Для работы на холоде выбирают оборудование в морозостойком исполнении: корпус, уплотнения и шланги должны сохранять работоспособность при расчётной температуре.
- Зимние ГСМ: Для двигателей используют топливо и моторные масла, подходящие для зимних условий, а для гидравлических систем — гидравлические масла, сохраняющие текучесть на холоде.
- Подготовка к пуску: Двигатели и гидравлику прогревают перед нагрузкой в предусмотренном для оборудования режиме. Ввод резервного агрегата готовят заранее, пока рабочий насос продолжает откачку.
Непрерывная эксплуатация и обслуживание
Непрерывная работа насосов поддерживает требуемое понижение УГВ. Постоянный проток вместе с утеплением защищает систему от замерзания. Обслуживание отдельного агрегата выполняют после переключения на резерв, сохраняя работу системы.
Слив воды и консервация
Снятый с работы насос и отключённые участки опорожняют через сливные краны; уклоны трубопроводов обеспечивают сток к точкам слива. Если конструкция допускает продувку сжатым воздухом, её используют для удаления остатков воды. Консервация относится к резервному или демонтированному оборудованию; она не заменяет ночную откачку из действующей системы.
Антифриз не добавляют в поток откачиваемой воды: он уйдёт вместе со сбросом. Если незамерзающая жидкость предусмотрена для консервации отдельного агрегата, её удерживают в изолированном оборудовании и собирают перед возвратом агрегата в работу. Утепление и постоянный проток остаются основой защиты работающих линий.
Температуру критических узлов системы можно контролировать датчиками круглосуточно. При обходе проверяют насосы, соединения, арматуру, состояние теплоизоляции и свободный выход воды. Намокшее или повреждённое укрытие восстанавливают. Наблюдения записывают в журнал, чтобы следующая смена знала об обнаруженных неисправностях и выполненном переключении оборудования.
Предотвращение обледенения: как защитить системы водоотвода и склоны котлована
Наледь появляется там, где вода высачивается на откосах, скапливается на дне или растекается из водоотвода. Поэтому защиту начинают с перехвата воды и организации стока. Удаление льда без устранения источника воды даёт лишь временный результат.
Защита поверхностей и коммуникаций
- Утепление трубопроводов и лотков:
- Открытые участки трубопроводов и лотков защищают теплоизоляцией; для этого можно применять утеплённые короба.
- Там, где требуется дополнительный обогрев, вдоль труб прокладывают греющий кабель.
- Обработка противоледными реагентами:
- Проходы и подходы к насосам очищают от снега и льда, применяют противоскользящую посыпку; реагенты выбирают с учётом материалов конструкций и пути стока.
- Реагенты не должны попадать в бетонную смесь; контакт хлоридных составов с арматурой может способствовать коррозии.
Стабилизация откосов котлована
- Предотвращение промерзания: Чтобы уменьшить промерзание, свежеотрытые откосы сразу укрывают термоизоляционными матами или плитами из пенополистирола. Геотекстиль может служить защитным слоем укрытия, но сам по себе не заменяет теплоизоляцию.
- Закрепление поверхности: Торкретирование — нанесение слоя бетона под давлением — по проекту защищает поверхность откоса от эрозии. Защиту грунта от промерзания и пучения предусматривают отдельно.
- Организация стока: Чтобы талая вода не размывала склоны, заранее организуется система временных лотков, отводящих воду в места откачки.
Борьба с наледью в зоне водопонижения
- Места выхода воды из дренажных труб и шлангов оборудуются отводными каналами, утепленными и обогреваемыми, чтобы вода сразу уходила в систему водосбора, не растекаясь и не замерзая.
- Дно котлована планируется с уклоном в сторону водосборных приямков, чтобы уменьшить скопление воды и образование наледи.
Укрытие основания сохраняют до следующего этапа работ. Во время оттепели проверяют, не направляют ли временные покрытия и снежные валы воду к бровке котлована.
Откачанную воду отводят в предусмотренное место сброса (СП 22.13330.2016, п. 11.14). В Москве это обычно ливневая канализация по договору с ГУП «Мосводосток». На всем пути к месту сброса сохраняют свободный проход воды, защищая водоотвод от наледи.
При наличии перекачивающей ёмкости откачанную воду направляют из неё дальше к месту сброса. Ёмкость и её коммуникации также защищают от промерзания.
Пример зимней защиты сбросных линий
На объекте ЖК «Событие-3» в Москве работы шли с февраля по декабрь 2022 года. В состав системы вошли сбросные трубопроводы с зимним утеплением и узел учёта сточных вод. Этот пример показывает, что подготовка к зиме касается также отвода и учёта воды, а не только насосной установки.
Бетонирование и монтаж в условиях отрицательных температур
Осушение основания и защита бетона от мороза — связанные, но разные задачи. Вода в незащищённой бетонной смеси при замерзании может нарушить структуру бетона, а твердение замедляется или прекращается. Откачку сохраняют и во время укладки, и во время выдерживания подземных конструкций.
Подготовка к бетонированию
- Сухое основание. При обычном бетонировании котлован предварительно осушают, основание очищают от снега и льда и защищают от повторного подтопления.
- Тепловая защита. Применяют утеплённую опалубку, тепляки или прогрев. При методе термоса используют тепло твердения бетона и теплоизоляцию конструкции.
- Противоморозные добавки. Их применение согласуют с составом смеси и режимом выдерживания; добавки сами по себе не отменяют температурный контроль.
- Контроль. Следят за температурой, равномерностью прогрева и набором прочности. До достижения требуемой критической прочности бетон защищают от замерзания.
Режим выдерживания определяют в технологии зимнего бетонирования с учётом бетона и условий работы конструкции. Защиту от поступления воды и защиту от охлаждения предусматривают совместно.
Монтаж конструкций
Перед стыковкой элементы очищают от снега, инея и льда. При выверке соединений учитывают фактическую температуру металла. Допустимую температуру монтажа и технологию соединений устанавливают в ППР с учётом марки стали и риска хладноломкости.
Подготовка котлована к зимним работам
Основные элементы системы желательно смонтировать до устойчивых морозов. Это упрощает проходку грунта, устройство обсыпки и подготовку водоотводов. Если начало работ приходится на зиму, в график заранее включают бурение через мёрзлый слой или его оттаивание, подготовку техники и утепление коммуникаций.
- Разбивка и планировка. Обозначают контур котлована, положение оборудования и трассы водоотводов. Поверхностный сток направляют от бровки, оставляя доступ для очистки канав и приямков.
- Защита основания. Сразу после разработки укрывают дно и откосы там, где требуется предотвратить промерзание. Временные покрытия защищают рабочие зоны от снега и дождя.
- Монтаж коммуникаций. До пуска готовят путь воды до места сброса, теплоизоляцию и предусмотренный обогрев. Насосы размещают так, чтобы к ним можно было подойти и заменить агрегат.
- Подъезды и запасы. Готовят площадки для техники, запас утеплителя и зимних расходных материалов. Устья скважин, арматуру и электрооборудование защищают от снежных заносов.
Питание и резерв насосов
Для водопонижения предусматривают два независимых источника электроснабжения и резервное оборудование (СП 45.13330.2017, пп. 5.18, 5.24). Для водоотлива резерв насосов составляет 100% при одном рабочем и 50% при двух и более (СП 22.13330.2016, п. 11.8). Резервные скважины и насосы предусматривают в объёме 10–25% в зависимости от срока работы; резервных скважин должно быть не менее одной.
Порядок действий при отключении питания, отказе насоса или перемерзании линии определяют заранее. Проверяют доступ к резерву и возможность переключения. Плановое обслуживание отдельного агрегата проводят с сохранением откачки другими насосами; снегопад или окончание смены не являются основанием для остановки системы.
Безопасность людей
- Обогрев и одежда. Предусматривают тёплые бытовки, утеплённую спецодежду, обувь и рукавицы. Режим перерывов учитывает температуру, ветер и характер работы.
- Проходы и освещение. Трапы, лестницы и площадки очищают от снега и наледи, устраивают противоскользящую посыпку и поручни. Освещают пути движения людей, техники и зоны обслуживания насосов.
- Электрооборудование. Контролируют состояние кабелей, соединений и защитных устройств. Повреждения изоляции и обледенение узлов устраняют до дальнейшего использования оборудования.
- Наледь сверху. Опасные участки под навесами и конструкциями ограждают на время удаления снега и сосулек; проходы обозначают.
- Обогреватели. Контролируют временные нагревательные приборы и сохраняют свободный доступ к средствам пожаротушения.
Расходы и календарный график
Продолжение строительства сравнивают с переносом сроков по условиям конкретного объекта. В расчёт включают подготовку оборудования, содержание площадки и последствия задержки следующих этапов.
| Статья затрат | Продолжение работ зимой | Перенос сроков |
|---|---|---|
| Подготовка | Теплоизоляция и обогрев коммуникаций, подготовка подъездов | Защита основания и консервация незавершённых конструкций |
| Содержание площадки | Энергоснабжение, обслуживание системы и работа персонала | Аренда остающейся на площадке техники и содержание дежурного персонала |
| Последствия для графика | Согласование поставок и строительных операций с погодой | Возможные договорные неустойки и отсрочка дохода от эксплуатации или продажи объекта |
| Возобновление работ | Текущий контроль состояния основания и оборудования | Осушение котлована и ремонт повреждений, если они возникли за зиму |
Ориентиры по составу услуг приведены в прайсе компании. Итоговая стоимость зависит от грунта, размеров котлована, периода осушения и количества оборудования. Подготовку к бетонированию и поставки материалов согласуют с погодой, сохраняя непрерывную работу водопонижения между строительными операциями.
Контроль уровня и подготовка к весне
Работу системы оценивают по уровню воды в наблюдательных скважинах и расходу откачки, фиксируя результаты в журнале (СП 45.13330.2017, пп. 5.32, 5.35). Компания устанавливает пьезометры — гидронаблюдательные скважины. Наблюдение за осадками соседних зданий выполняет независимая организация по договору с заказчиком.
Перед снеготаянием проверяют поверхностные водоотводы, приямки, резерв насосов и свободный проход воды по сбросной линии. Систему готовят к прогнозному подъёму уровня по данным наблюдений. Снег не должен перекрывать доступ к арматуре или направлять талую воду обратно к котловану.
Водопонижение прекращают постепенно, после завершения подземной части: не ранее окончания нулевого цикла и обратной засыпки пазух, когда сооружение набрало вес и прочность против всплытия. Ярусы демонтируют начиная с нижнего, после засыпки. Окончание морозов само по себе не определяет момент отключения насосов.
Источники
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» — раздел 5 в редакции с изменениями № 1–3: пп. 5.3–5.4, 5.18, 5.20, 5.24, 5.29, 5.32, 5.35.
- СП 22.13330.2016 «Основания зданий и сооружений» — пп. 5.4.1, 5.4.7, 11.6, 11.8, 11.14.
Я рекомендую готовить к морозам весь путь воды от насосов до места сброса: утеплять наземные линии, защищать арматуру и проверять резерв. При обслуживании отдельного агрегата я советую сохранять откачку за счёт резервного насоса. Требуемое понижение выбирают с учётом подъёма уровня за время аварийного отключения. Монтаж наша компания не ведёт ниже −25 °C, а утеплённая система с постоянным протоком продолжает работать и при более сильном морозе.
