Эксплуатация водопонизительных установок

Эксплуатация водопонизительных установок

Работы по осушению

Эффект водопонижения и степень снижения напоров грунтовых вод в значительной степени зависят от правильной эксплуатации водопонизительных установок.

Режим работы водопонизительной установки определяется проектом водопонижения, который в период эксплуатации нередко корректируется.

В начальный период работы водопонизительной установки, когда приток грунтовых вод к ней еще не стабилизировался, должно быть введено в действие максимальное число установок. В дальнейшем в зависимости от состояния строительных работ и величины водопритока на отдельных участках котлована водопонизительные установки могут частично быть отключены или дополнены новыми. Частичное отключение водопонизительных установок на определенный период может быть также при значительном понижении уровня грунтовых вод на отдельных участках котлована.

Для всех типов водопонизительных установок эксплуатация их складывается из пусконаладочных работ и собственно эксплуатации.

График эксплуатации водопонизительных установок составляют на основании детального графика строительства, в котором должны быть отражены все работы, производящиеся ниже уровня грунтовых вод.

Последовательность монтажа отдельных водопонизительных установок должна соответствовать принятой схеме строительства. Каждую установку необходимо смонтировать до начала земляных работ, производимых ниже уровня грунтовых вод, в пределах определенных участков строительства. До начала общестроительных работ обязательно производят предварительное осушение, продолжительность которого входит в график эксплуатации водопонизительных установок.

Ориентировочно принимают следующую продолжительность предварительного осушения грунтов:

  • в среднезернистых чистых песках — 1 —1,5 суток
  • в мелкозернистых чистых 1—3, в пылеватых 4—5 суток.

При строительстве подземных коммуникаций снижение уровня грунтовых вод должно опережать общестроительные работы примерно на двое суток. Это относится как к закрытому, так и к открытому способу строительства подземных коммуникаций.

При строительстве гражданских и промышленных сооружений уровень грунтовых вод должен быть снижен до проектной отметки к началу земляных работ без их опережения.

При поточном выполнении общестроительных работ определяется срок эксплуатации водопонизительной установки на одном небольшом участке (захватке), из которого вытекает общее время эксплуатации средств водопонижения и потребное количество водопонизительных установок.

Все установки должны работать круглосуточно, включая выходные и праздничные дни, до полного завершения работ, выполняемых под защитой водопонижения.

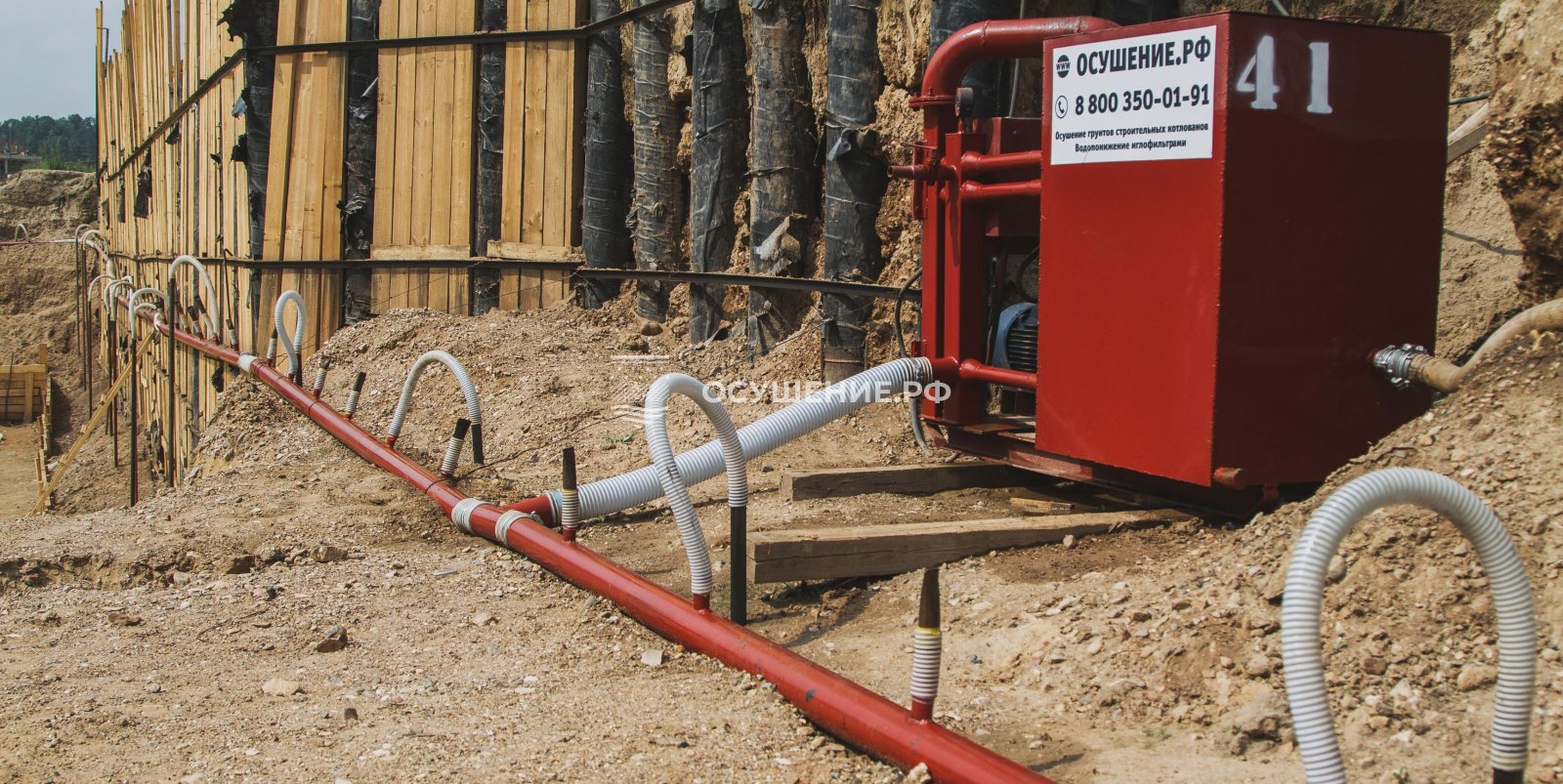

Эксплуатация установок ЛИУ-6

Перед пуском иглофильтровой установки необходимо проверить качество монтажа всасывающей системы путем кратковременного нагнетания воды во всю систему или по частям, предварительно разделив ее заглушками на секции, если грунты поглощают значительное количество воды.

Для пуска насосного агрегата ЛИУ-6 необходимо:

  • присоединить электродвигатель к сети; залить чистой водой центробежный насос и камеру охлаждения вакуум-насоса;
  • проверить легкость вращения вала от руки; полностью закрыть задвижку на сбросном патрубке; включить и выключить электродвигатель для проверки направления вращения рабочего колеса (должно вращаться против часовой стрелки, если смотреть со стороны электродвигателя). Вторично проверить легкость вращения вала от руки. При тугом вращении нужно отрегулировать положение рабочего колеса в корпусе при помощи втулок;
  • после пуска насоса следить за показаниями вакуумметра и манометра;
  • при достижении давления 3,5 ати постепенно (по мере возрастания вакуума) открыть задвижку на напорном патрубке. Задвижка должна быть отрегулирована так, чтобы вода из насоса вытекала по возможности непрерывной струёй, а стрелка вакуумметра имела минимальные отклонения.

После пуска насосного агрегата в работу следует отрегулировать выброс воды из вакуум-насоса в камеру охлаждения.

При работе насосного агрегата необходимо:

  • наблюдать через отверстие в крышке колпака за наличием в камере охлаждения воды, так как в противном случае возможен перегрев и выход вакуум-насоса из строя. В случае отсутствия воды необходимо заполнить камеру чистой водой и отрегулировать (приоткрыть) кран. Вода, поступающая из вакуум-насоса в камеру, должна поддерживаться на уровне выходного отверстия сливной, трубы;
  • периодически добавлять смазку в подшипники через масленки;
  • наблюдать за нормальной работой сальниковых устройств;
  • следить за нормальной работой иглофильтров.

Исправность работы отдельных иглофильтров можно проверить следующим образом:

  • на слух, прикладывая ухо к гибкому соединению (не должно быть шипения);
  • на ощупь определить температуру гибкого соединения и надфильтровой трубы (летом температура должна быть ниже, зимой выше температуры окружающего воздуха);
  • наливом воды в иглофильтры; если уровень воды понижается очень медленно, иглофильтр следует извлечь, промыть и установить вновь.

Всасывающий коллектор, собранный на фланцах, проверяют на герметичность путем опрессовки водой под давлением 1–2 ати.

Вакуумметр и манометр на насосе следует включать только на время измерения, остальное время краны должны быть закрыты. Чтобы избежать подсоса воздуха через эти краны, необходимо наблюдать за правильным положением отверстий трехходового крана по имеющимся на нем рискам.

Эксплуатация установки ЭИ-2,5"

Перед пуском водопонизительной установки с циркуляционным резервуаром смонтированный распределительный трубопровод промывают водой, подаваемой под давлением в течение 5–10 мин. Иглофильтры предварительно отключают и с концевых звеньев трубопровода снимают заглушки. После промывки трубопровода заглушки устанавливают и подключают иглофильтры.

Для пуска установки с циркуляционным резервуаром необходимо:

  • заполнить циркуляционный резервуар водой;
  • закрыть краны на вакуумметре и манометре, а воздушные открыть; закрыть задвижку на напорной стороне насоса и вентили на иглофильтрах;
  • если насос установлен выше уровня воды в циркуляционном резервуаре и нет вакуум-насосов, залить водой насос и всасывающий трубопровод. При этом воду подавать под давлением не рекомендуется, так как всасывающий трубопровод и приемный клапан, воспринимая давление воды, на которое они не рассчитаны, могут быть повреждены;
  • после заливки насоса водой закрыть воздушные краны;
  • включить насос в работу и после заполнении водой напорного трубопровода открыть воздушные краны;
  • постепенно открыть задвижку на напорной стороне насоса до отказа;
  • включить вакуумметр и манометр и проверить высоту всасывания и давление;
  • последовательно включить иглофильтры (по 1- 2 шт.), открывая вентили на распределительном трубопроводе. Если производительность установки после включения одного из иглофильтров не увеличилась, значит фильтр неисправен; обнаруженные неисправности необходимо устранить.

После пуска всей установки в работу проверяют герметичность стыка упорных колец водоподъемной колонны с седлом, для чего через 20–30 мин после начала откачки необходимо ослабить гайки на хомуте. Если в фильтре появился наплыв грунта, образовавшийся при погружении, значит упорное кольцо не доходит до седла.

После непродолжительной откачки водоподъемная колонна должна занять правильное положение, и тогда гайки на хомуте можно снова затянуть. При правильно смонтированных иглофильтрах и исправных фильтрах вода после нескольких часов откачки должна полностью осветлиться.

В период эксплуатации вода для питания насоса должна быть чистой, для чего нижний конец всасывающей трубы насоса устанавливают на расстоянии не менее 0,5 м от дна и боковых стенок циркуляционного резервуара.

Эксплуатация установки сводится в основном к постоянному обслуживанию насосов. Длительная и бесперебойная работа насосов в значительной степени зависит от тщательного ухода за ними.

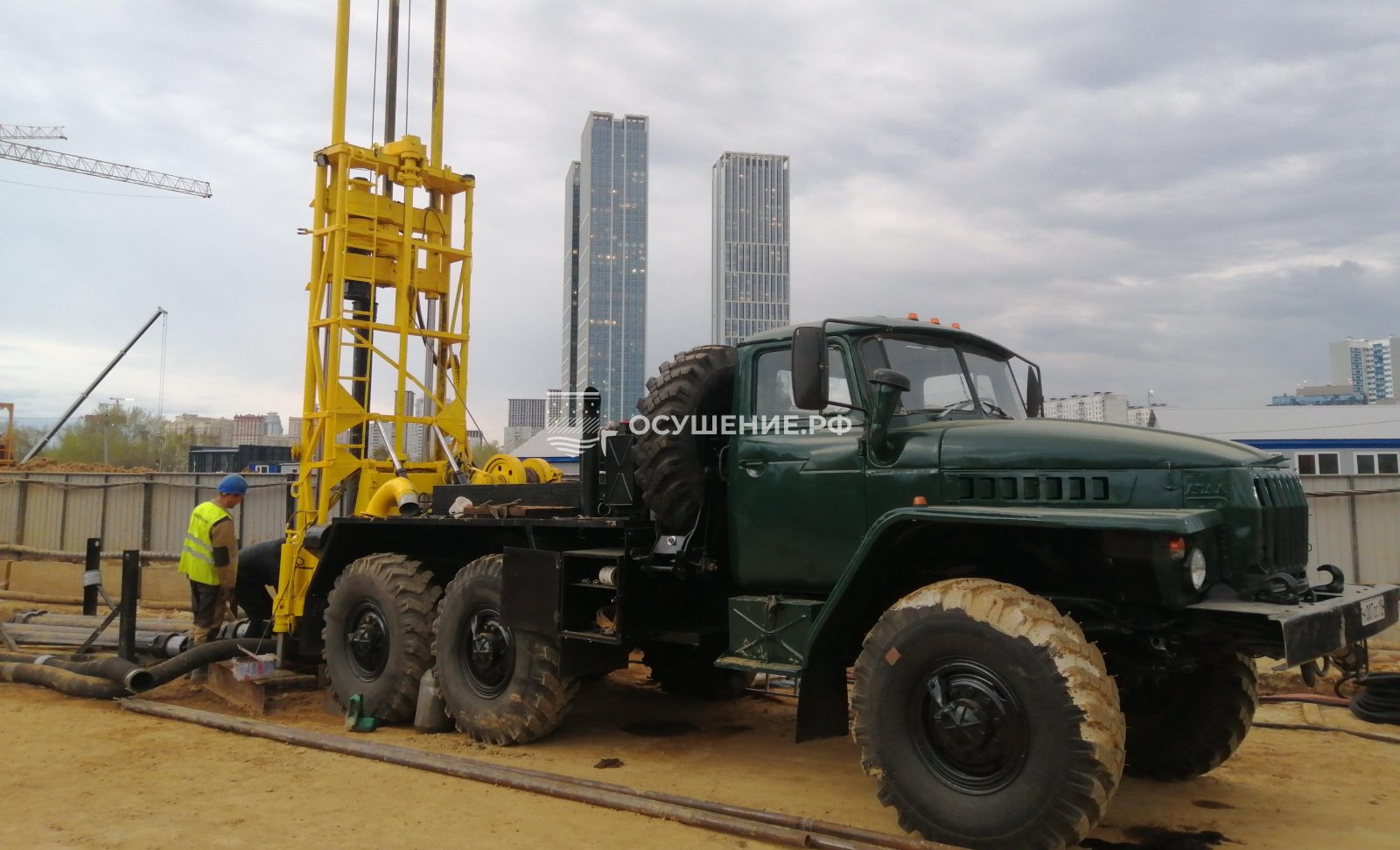

Эксплуатация установок из водопонизительных скважин

Эксплуатация установок из водопонизительных скважин в основном сводится к эксплуатации погружных насосов в соответствии с заводской инструкцией. При этом необходимо, чтобы производительность насоса соответствовала дебиту скважины.

Если производительность насоса выше дебита скважины, происходит быстрое понижение динамического уровня воды в скважине до пределов всасывания. В результате этого в скважину может попасть воздух и прервется всасывание, что сопровождается гидравлическими ударами, неблагоприятно отражающимися на работе насосной установки. Если производительность насоса меньше проектного дебита скважины, может не произойти требуемого понижения уровня грунтовых вод. Производительность насоса можно регулировать задвижкой.

Для обеспечения долговременной работы насосного оборудования необходимы правильный уход и содержание его, проведение систематических, предусмотренных планом предупредительных ремонтов. Повседневный, систематический уход и надзор за оборудованием, являющийся составной частью планово-предупредительного ремонта, имеет целью поддержать насос в работоспособном состоянии и предупредить неожиданный выход его из строя вследствие поломок.

Уход за насосной установкой во время работы заключается в обязательных осмотрах в конце каждой смены, а также в выполнении во время работы мероприятий, предусмотренных инструкцией — по эксплуатации данного типа насоса.
