1. Почему плывуны и высокий УГВ — главные враги строителей
Представьте: вы начали копать котлован, и вдруг стенки начинают "плыть" прямо на глазах. Техника застревает, выемка заполняется водой, а соседние здания трещат по швам. Это не кошмарный сон, а обычный день на стройке с плывунами.
Плывуны — это смесь песка, ила и воды, которая ведет себя как жидкость при малейшем воздействии. Они могут:
- Мгновенно заполнять выемку
- Размывать основание фундамента
- Создавать давление на ограждения котлована
Высокий уровень грунтовых вод (УГВ) усугубляет проблему. Когда вода находится ближе 1,5 м к поверхности, строителям приходится:
- Постоянно откачивать воду
- Укреплять стенки котлована
- Работать в условиях постоянной сырости
По нашим данным, 60% аварий на нулевом цикле происходят именно из-за недооценки этих факторов. Хуже всего то, что проблемы проявляются не сразу, а когда работы уже в полном разгаре и бюджет расписан до копейки.
Но главная опасность даже не в этом. Плывуны часто становятся "сюрпризом" — их не всегда обнаруживают при стандартных изысканиях. Поэтому опытные строители всегда закладывают дополнительный резерв времени и средств на непредвиденные ситуации.
2. Как определить проблемный грунт: признаки плывуна
Распознать плывун нужно до начала земляных работ - это сэкономит вам нервы и бюджет. Вот на что стоит обратить внимание:
Визуальные признаки при бурении:
- Буровой раствор резко уходит в скважину
- При извлечении бура шнек заполнен рыхлым мокрым песком
- Стенки скважины не держат форму и осыпаются

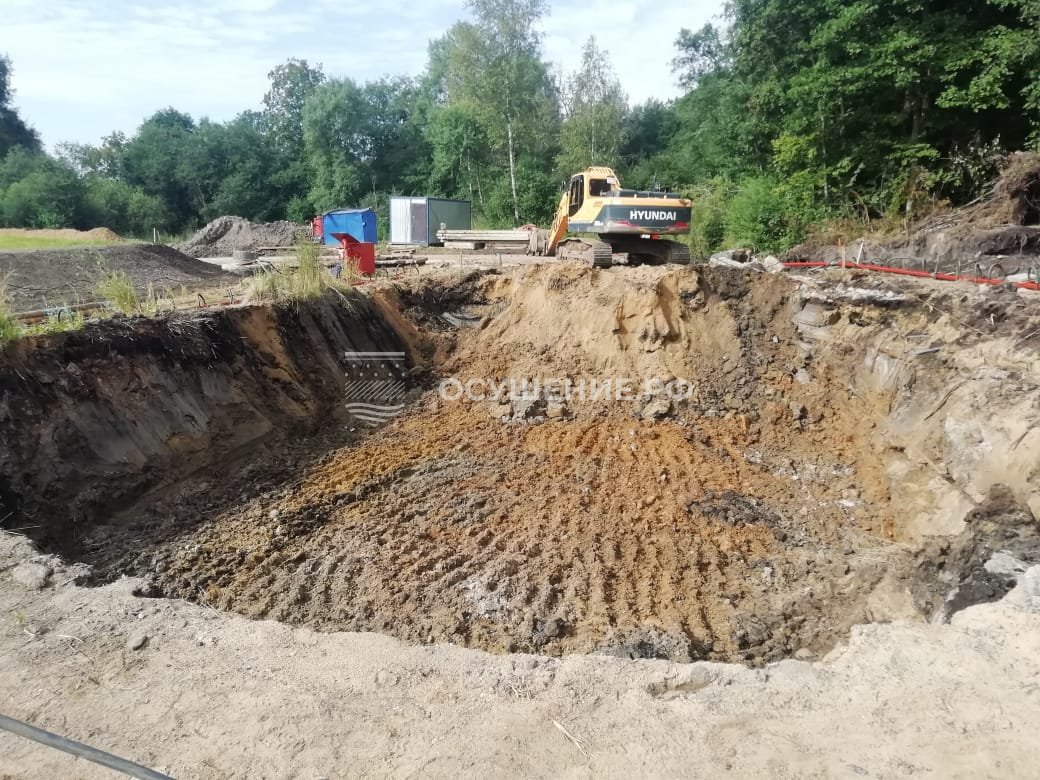

Поведение грунта в котловане:
- Появление воды в выемке при глубине менее 1 метра
- Грунт "течет" подобно жидкой каше
- Образование воронок и провалов по краям котлована
Лабораторные показатели:
| Параметр | Нормальный песок | Плывун |
|---|---|---|
| Коэффициент фильтрации | 1-5 м/сутки | 0,1-0,5 м/сутки |
| Влажность | до 15% | 25-40% |
Важно: иногда плывунные свойства проявляются только при динамическом воздействии. Если есть сомнения, проведите пробную откачку воды - на плывуне вокруг скважины быстро образуются воронки.
3. Три рабочих метода осушения котлована с плывунами
Когда сталкиваешься с плывуном, обычное водопонижение часто не работает. Вот проверенные способы, которые реально помогают:
1. Иглофильтры с вакуумированием
Модернизированная классика. В отличие от обычных иглофильтров, здесь создается дополнительное разряжение:
- Глубина осушения: до 7-8 метров
- Особенности: требует плотной установки игл (шаг 0,5-0,7 м)
- Плюсы: относительно недорого, быстро монтируется
- Минусы: не работает при глинистых прослойках
2. Эжекторные иглофильтры
Для самых сложных случаев:
- Глубина: до 20 метров
- Как работает: вода под давлением создает подсос через эжекторы
- Когда применять: при мощных плывунах с песками мелкой фракции
- Недостаток: высокая стоимость оборудования
3. Замораживание грунта
Радикальный, но эффективный метод:
- Технология: по периметру устанавливаются замораживающие колонны
- Сроки: подготовка 2-3 недели, затем поддержание температуры
- Плюсы: гарантированная устойчивость стенок
- Минусы: очень дорого, требует спецоборудования
Важно: выбор метода зависит не только от грунтов, но и от соседней застройки. Некоторые технологии вызывают просадку окружающих зданий.

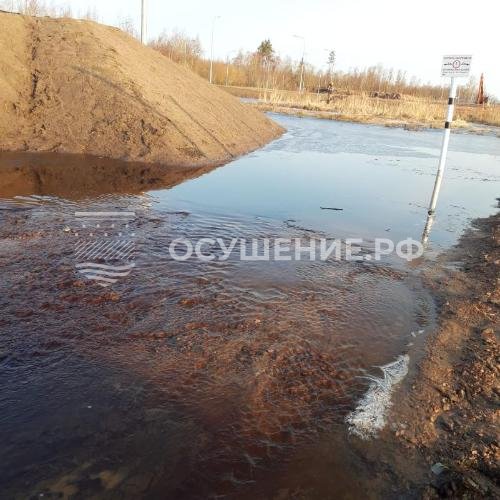

4. Особенности водопонижения при высоком уровне грунтовых вод
Когда УГВ находится ближе 1 метра к поверхности, обычные методы осушения могут не сработать. Вот что важно учитывать:
Главные проблемы высокого УГВ:
- Быстрое заполнение котлована - вода прибывает буквально на глазах
- Размывание стенок - даже при шпунтовом ограждении
- Пучение грунта - после откачки вода может вернуться с новой силой

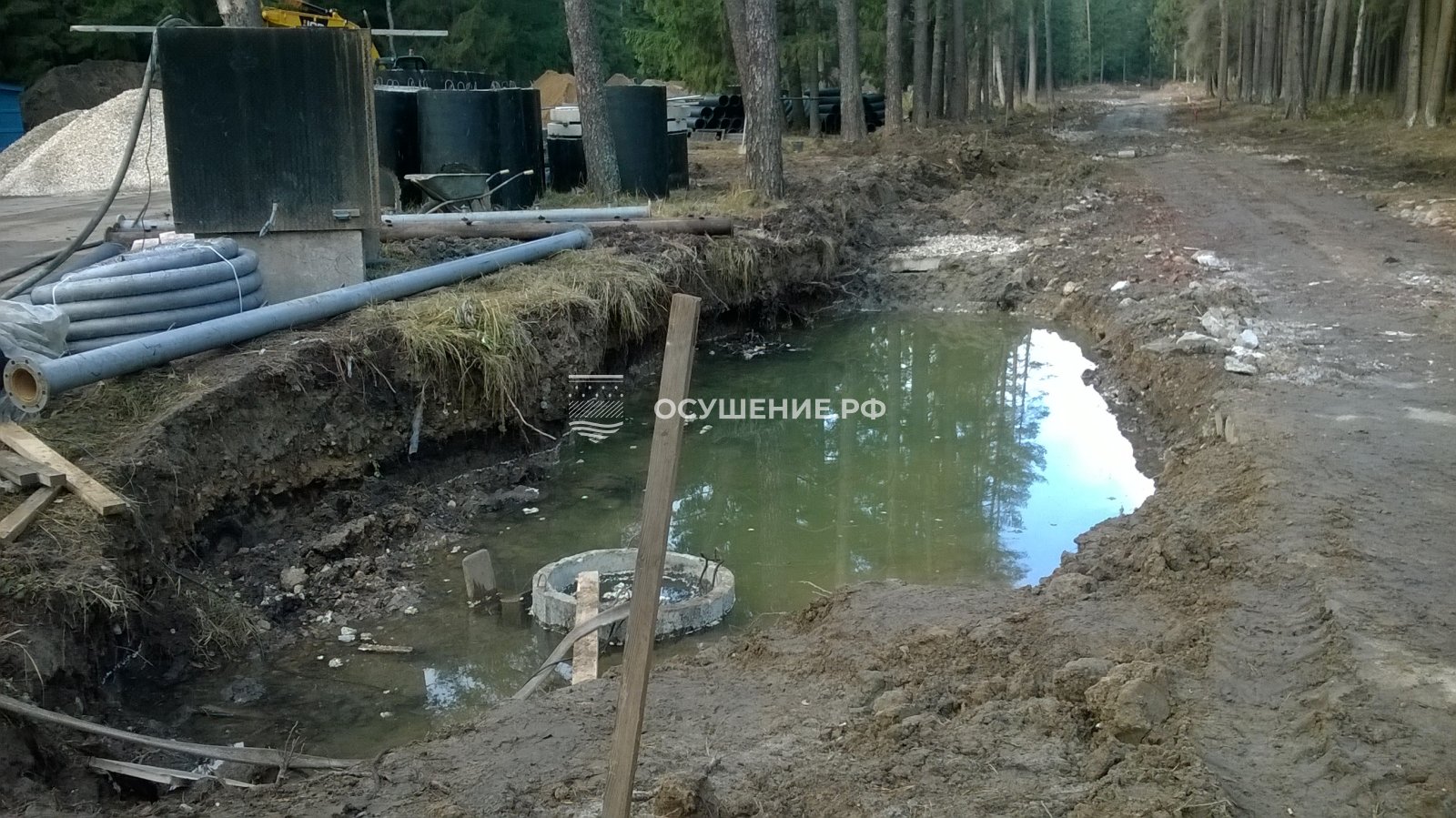

Проверенные решения:
| Метод | Когда применять | Эффективность |
|---|---|---|
| Глубинные насосы в зумпфах | При постоянном притоке воды | Требует круглосуточного контроля |
| Дренажная завеса по периметру | Для защиты от подпора грунтовых вод | Снижает УГВ на 2-3 метра |
| Комбинированная система (иглофильтры + дрены) | На сложных водонасыщенных грунтах | Дорого, но наиболее надежно |
Что чаще всего упускают:
- Не учитывают сезонные колебания УГВ (весной уровень может подняться на 1,5-2 метра)
- Экономят на дренажной системе
5. Когда иглофильтры бессильны: альтернативные решения
Иглофильтры - рабочий инструмент, но в 15% случаев они не справляются. Разберём ситуации, когда нужно искать другие подходы:
1. Глинистые прослойки в водоносном слое
Проблема: иглофильтры эффективны только в песчаных грунтах. При чередовании песков и глин:
- Вода не поступает к фильтрам
- Производительность системы падает на 70-80%
- Возникают локальные зоны обводнения
2. Напорные подземные воды
Когда вода находится под давлением (артезианские горизонты):
- После вскрытия слоя возможен выпор дна котлована
- Иглофильтры не могут снять напор
- Требуется глубинное водопонижение
3. Ограничения по вибрациям
В исторических центрах городов:
- Забивка иглофильтров вызывает вибрации
- Риск повреждения фундаментов старых зданий
- Приходится использовать буроинъекционные сваи
Альтернативные технологии:
| Метод | Инвестиции | Сроки | Эффективность |
|---|---|---|---|
| Стена в грунте | Высокие | 3-4 недели | Полная гидроизоляция |
| Электроосмос | Средние | 2-3 недели | Только для глин |
| Химическое закрепление | Очень высокие | 1-2 месяца | 100% стабилизация |
На практике мы часто комбинируем методы. Например, при реконструкции здания в центре Москвы использовали:
- Буровые скважины для снятия напора
- Инъектирование по контуру котлована
- Локальное замораживание в зонах риска
6. Как избежать типичных ошибок при работе с плывунами
За 25 лет работы мы собрали коллекцию дорогостоящих ошибок, которые допускают строители при осушении котлованов с плывунами. Вот главные ловушки и как их обойти:
1. Экономия на геологии
Типичная ошибка:
- Делают 2-3 скважины вместо положенных 5-7
- Пропускают зондирование грунтов
- Не проверяют сезонный УГВ
Результат: Неожиданный плывун посередине котлована
Решение: Заказывать изыскания у проверенных компаний с гидрогеологами
2. Неправильный выбор системы водопонижения
Частые просчеты:
- Используют открытый водоотлив на плывунах
- Ставят обычные иглофильтры при глинистых прослойках
- Экономят на количестве скважин
Результат: Система не справляется, котлован заполняется водой
Решение: Делать пробную откачку перед монтажом всей системы
3. Пренебрежение мониторингом
Опасная практика:
- Не устанавливают датчики уровня воды
- Не ведут журнал деформаций
- Не проверяют химический состав воды
Результат: Внезапное разрушение стенок котлована
Решение: Автоматизированная система контроля с оповещением

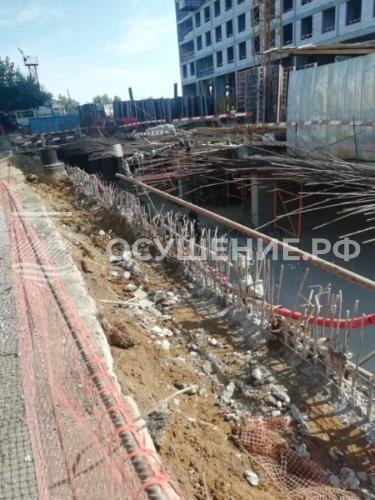

4. Неправильное ограждение котлована
Основные ошибки:
- Шпунт слишком короткий (не перекрывает водоупор)
- Нет герметизации замков
- Слабое анкерование
Результат: Проникновение воды через щели, выпор дна
Решение: Двойной ряд шпунта с глиняным замком между рядами
Чек-лист перед началом работ:
- Проверить данные изысканий (не менее 5 скважин на котлован)
- Сделать пробную откачку для оценки реального притока
- Выбрать систему водопонижения с запасом мощности 30%
- Запроектировать систему мониторинга
- Подготовить аварийный комплект (дополнительные насосы, геотекстиль)
7. Сколько стоит ошибка: экономия или надежность в сложных условиях
При работе с плывунами и высоким УГВ каждая попытка сэкономить может обернуться многомиллионными убытками. Давайте посчитаем реальные цифры.
Сравнительная таблица затрат
| Статья расходов | Эконом-вариант | Профессиональный подход | Последствия экономии |
|---|---|---|---|
| Геологические изыскания | 150-200 тыс. руб. | 350-500 тыс. руб. | Невыявленные плывуны → +2-3 недели простоя |
| Система водопонижения | Обычные иглофильтры (1,5 млн руб.) | Эжекторная система (3 млн руб.) | Доп. затраты на аварийные работы до 4 млн руб. |
| Ограждение котлована | Шпунт Ларсена L4 (2 млн руб.) | Двойной шпунт L5 с анкеровкой (4,5 млн руб.) | Ремонт соседних зданий до 10 млн руб. |
Реальные кейсы перерасхода:
- ЖК в Подмосковье: Сэкономили 800 тыс. руб. на геологии → Обнаружили плывун → Убытки 18 млн руб. за простой
- Торговый центр в СПб: Отказались от мониторинга → Затопило котлован → Ущерб 23 млн руб.
- Промышленный объект: Упростили дренаж → Просадка оборудования → Доп. затраты 9 млн руб.
Как найти баланс:
- Вкладывайтесь в качественные изыскания - это страховка от сюрпризов
- Выбирайте оборудование с 30% запасом мощности
- Не экономьте на мониторинге - 1 датчик может спасти миллионы
- Закладывайте 15% бюджета на непредвиденные работы
Помните: правильное водопонижение - это не расходы, а инвестиция в надежность всего проекта. На сложных грунтах лучше перестраховаться, чем потом исправлять последствия.
