Поверхностный сток движется по склонам и руслам, а подземный — через водоносные породы к местам разгрузки, в том числе к рекам и источникам. Уравнение водного баланса связывает поступление воды, её расходование и изменение запасов за выбранный период. Для среднего многолетнего периода при неизменных запасах и отсутствии существенного подземного водообмена через границы бассейна оно упрощается до равенства: осадки = речной сток + испарение.
Как формируются поверхностный и подземный сток
Количество осадков, переходящих в поверхностный сток, зависит от климата, вида осадков, рельефа, водопроницаемости горных пород и растительности. На распределение воды также влияют водохранилища, оросительные системы и застройка территории. При прочих равных увеличение осадков и уменьшение испарения повышают сток.
Водопроницаемые породы способствуют просачиванию осадков и питанию подземных вод. Растительность может задерживать поверхностный сток, замедлять снеготаяние и уменьшать эрозию. При этом часть влаги расходуется на испарение и транспирацию растений, поэтому влияние леса на подземное питание зависит от местных условий.
Подземные воды поступают в реки там, где речные долины дренируют водоносные горизонты. Соотношение поверхностного и подземного питания меняется в течение года: снеготаяние и дожди усиливают поверхностный сток, а в межень возрастает роль подземного. В засушливых районах некоторые реки летом пересыхают; зимний сток также может уменьшаться.
Для равнинных рек со снеговым питанием характерен весенний максимум стока. Осенью сток может увеличиваться при дождях и уменьшении испарения. Сезонный режим конкретной реки определяют по наблюдениям: климатическая схема сама по себе не показывает величину притока на строительную площадку.
Расход, коэффициент и модуль стока
Расход воды
Расход реки Q — объём воды, проходящий через поперечное сечение потока за единицу времени. Его определяют на гидрометрических станциях и постах. Для расчёта нужны средняя по сечению скорость v в м/с и площадь живого сечения F в м²:
Q = v · F, где Q выражен в м³/с.

Скорость измеряют в разных точках створа и на разных глубинах, например гидрометрической вертушкой. Поплавковые измерения требуют учёта того, что скорость у поверхности отличается от средней по сечению. Изменение расхода во времени показывает режим стока реки.
Коэффициент стока
Коэффициент стока η показывает, какая часть выпавших осадков превратилась в сток. Слой стока h и слой осадков x берут за один период, для одной площади и в одинаковых единицах, например в миллиметрах:
η = h / x · 100 %.
![]()
Такой коэффициент позволяет сопоставлять сток и осадки. Для коротких периодов необходимо учитывать накопленную ранее воду: например, весеннее снеготаяние расходует запас, сформировавшийся зимой. Поэтому отношение стока к осадкам отдельного месяца нельзя без оговорок переносить на год.
Модуль стока
Модуль стока М — расход, приходящийся на единицу площади водосбора. Если Q задан в м³/с, а площадь бассейна F — в км², то:
М = 1000 · Q / F, единица измерения — л/(с·км²).

В этой формуле F обозначает площадь водосбора, а в формуле расхода — площадь поперечного сечения потока. Модуль меняется по сезонам; среднее многолетнее значение используют для общей характеристики района. Для оценки пикового притока при ливне или снеготаянии нужны данные о соответствующем периоде.
При расчёте на одну площадь общий модуль включает поверхностную и подземную составляющие. Поверхностный водосбор определяют по рельефу на топографической карте. Границы подземного водосбора зависят от геологического строения и могут с ним не совпадать, поэтому механически принимать одинаковые площади нельзя.
Расход реки в межень при отсутствии дождевого паводка или значительных оттепелей помогает оценивать подземную составляющую стока. Модуль подземного стока используют для характеристики водоносности пород и гидрогеологических расчётов. Долю подземного питания определяют для конкретного бассейна и периода наблюдений.
Уравнение водного баланса
Осадки, сток и испарение являются элементами водного баланса района. Водный баланс составляют для определённой территории и промежутка времени: приход воды за этот период равен её расходу и изменению запасов внутри выбранных границ.
Для бассейна, у которого подземный водообмен через внешние границы пренебрежимо мал, уравнение можно записать так:
О = С + И + ΔW, где О — осадки, С — суммарный речной сток, И — испарение, включая транспирацию, ΔW — изменение запасов воды в бассейне.
Все составляющие выражают в сопоставимых единицах за один период: например, слоем воды, отнесённым к площади бассейна. Положительное ΔW означает накопление воды, отрицательное — расход ранее накопленных запасов. В запасах учитывают воду в снежном покрове, почве, водоносных горизонтах и водоёмах.
Для среднего многолетнего периода, если изменение запасов близко к нулю, получается исходная упрощённая запись: О = С + И. При существенном притоке подземных вод из-за границ бассейна или их оттоке за эти границы в баланс включают соответствующие приходные и расходные составляющие. Также учитывают водоотбор и искусственное поступление воды.
Инфильтрация переводит воду с поверхности в грунт. В балансе всей территории это внутреннее перемещение: часть просочившейся воды пополняет запасы, часть затем расходуется на испарение или разгружается в реки. Поэтому инфильтрацию и сформированный за её счёт подземный речной сток нельзя одновременно учитывать как независимые потери одного и того же баланса.
Баланс отдельного водоносного горизонта
Для водоносного горизонта рассматривают его собственные границы и источники питания. Приходную часть могут составлять инфильтрация осадков, фильтрация из рек и озёр, перетекание из смежных пластов. Расходную — разгрузка в реки и источники, отток в соседние области, испарение при близком залегании воды и откачка.
Для оценки этих составляющих нужны наблюдения за уровнями подземных вод, осадками, расходами и условиями водообмена. В зависимости от задачи вместе с водным рассматривают солевой баланс: он характеризует поступление, вынос и накопление растворённых веществ. Длительные наблюдения на гидрогеологических станциях позволяют проследить сезонные и многолетние изменения.
При оценке стоимости осушения я разделяю работы по отводу поверхностного стока и по снижению уровня подземных вод. Для сметы мне нужны расчётный приток, состав рабочего и резервного оборудования и срок эксплуатации системы. По прайсу монтаж и демонтаж зумпфов из трубы диаметром от 426 до 1200 мм стоят от 25 000 руб. за штуку, эксплуатация погружных дренажных насосов — от 50 руб. за машино-час. Я рекомендую учитывать эти позиции вместе с системой водопонижения, если они предусмотрены проектом защиты котлована.
Виды запасов и ресурсов подземных вод
При оценке водоснабжения или обводнённости выработок важно различать объём воды, уже находящийся в пласте, и её поступление за единицу времени. Статический запас характеризуют объёмом, а ресурсы питания — расходом. Эти величины описывают разные стороны водоносного горизонта.
| Вид | Что характеризует |
|---|---|
| Естественные запасы и ресурсы | Вода в порах и трещинах пласта образует естественные, или статические, запасы. Питание и движение воды в ненарушенных условиях характеризуют естественные ресурсы, которые в учебной литературе также называют динамическими запасами. |
| Эксплуатационные запасы | Количество воды, которое можно получать водозабором при заданном режиме, сроке эксплуатации и требуемом качестве. Оценка учитывает технические и экономические условия использования. |
| Искусственные запасы и ресурсы | Формируются при искусственном пополнении подземных вод: например, при инфильтрации из бассейнов и канав или перераспределении поверхностного стока. Накопленный объём отличают от расхода пополнения. |
| Привлекаемые ресурсы | Дополнительное питание при отборе воды: усиленная фильтрация из рек и озёр, перетекание из соседних горизонтов, а также уменьшение потерь на испарение при снижении уровня грунтовых вод. |
Различие важно и для котлована. При начальном снижении уровня откачка срабатывает часть запасов пласта, одновременно продолжается его питание. При гидравлической связи с рекой или соседним горизонтом откачка может привлекать дополнительную воду. Поэтому объём воды в пределах пятна котлована не определяет весь объём откачки за срок строительства.
Баланс помогает установить источники поступления воды, а приток к водопонизительной системе рассчитывают с учётом фильтрационных свойств пород, требуемого понижения и границ области фильтрации. Расчётные схемы приведены в СП 103.13330.2012, приложении А; для сложных условий используют численную модель. Коэффициент фильтрации для проекта определяют по опытным откачкам.
Режим притока меняется по мере развития депрессии и вовлечения источников питания. В СП 103.13330.2012, приложении А, радиус депрессии для неустановившегося режима связан со временем и уровнепроводностью. Поэтому нагрузку на насосы оценивают для начального снижения уровня и последующего поддержания понижения, учитывая условия конкретного пласта.
Что это значит для строительного котлована
В котлован вода поступает с прилегающей территории при снеготаянии и ливнях, непосредственно с осадками и из водоносных слоёв. Эти составляющие учитывают при выборе защиты выемки. До начала земляных работ обеспечивают отвод поверхностных и подземных вод (Приказ Минтруда России № 883н, п. 122).
- Сток со склона перехватывают нагорными канавами или обвалованием по принятой схеме отвода, чтобы вода не направлялась в котлован.
- Поверхностную воду внутри выемки собирают и отводят системой открытого водоотлива. При подборе насосов учитывают дождевой и талый приток.
- Подземный приток рассчитывают по гидрогеологическим условиям; для прогноза учитывают сезонные наблюдения и максимальный прогнозный уровень воды.
- В ходе работ наблюдают за уровнем подземных вод и расходом откачки, сопоставляя фактический режим с проектным.
Для открытого водоотлива резерв насосов составляет 100% при одном рабочем насосе и 50% при двух и более (СП 22.13330.2016, п. 11.8). Откачку из систем водопонижения ведут непрерывно (СП 45.13330.2017, п. 5.29).

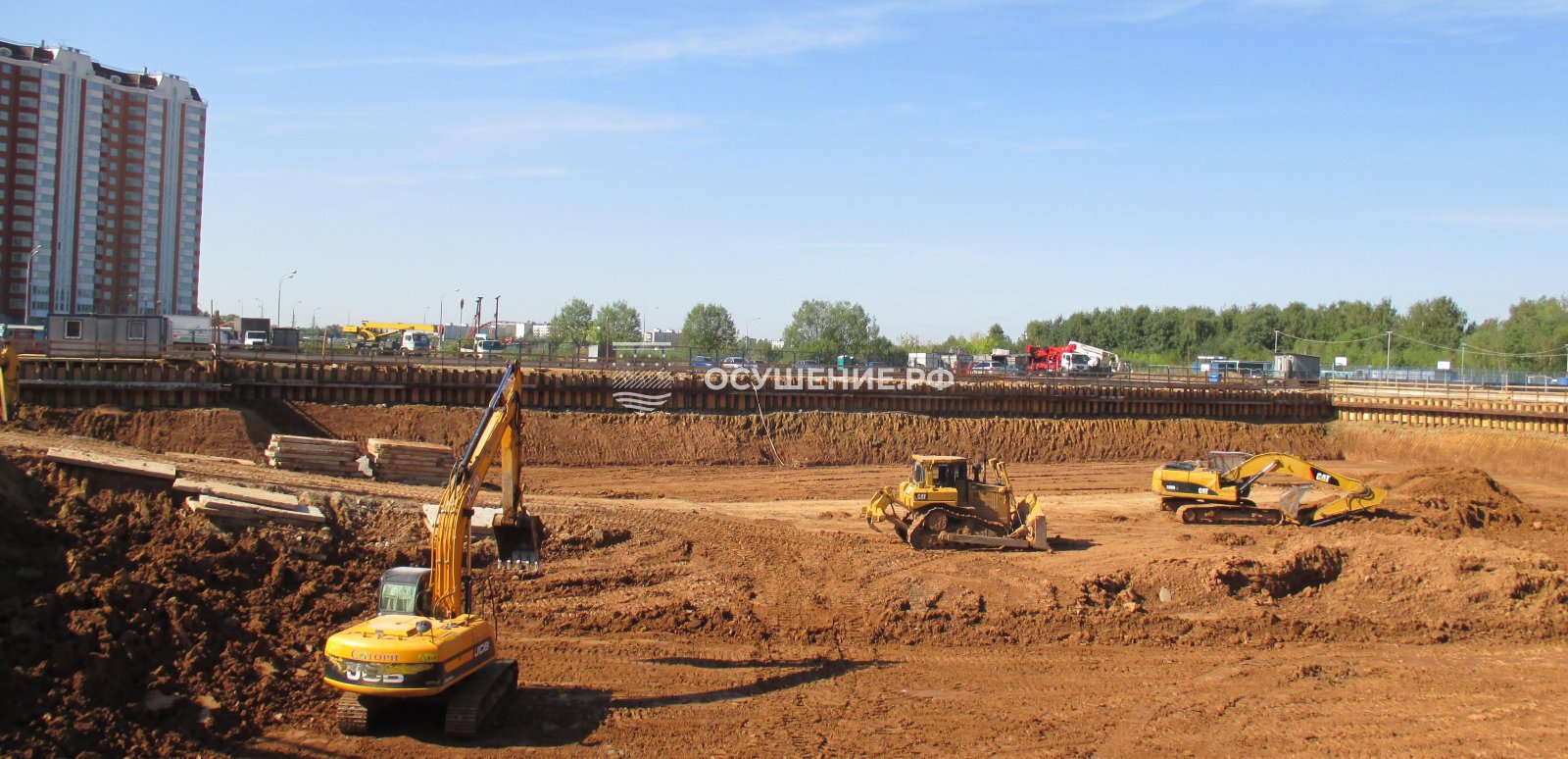

Пример сочетания способов — ЖК «Кутузов Сити»: компания выполнила погружение иглофильтров с песчаной обсыпкой, смонтировала вакуумную систему и открытый водоотлив с зумпфами и насосами. Этот пример показывает состав работ на конкретном объекте; подбор оборудования для другой площадки требует её расчётных данных.
Источники
- Приказ Минтруда России от 11.12.2020 № 883н «Об утверждении Правил по охране труда при строительстве, реконструкции и ремонте» — п. 122.
- СП 22.13330.2016 «Основания зданий и сооружений» — п. 11.8.
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» — п. 5.29.
- СП 103.13330.2012 «Защита горных выработок от подземных и поверхностных вод» — приложение А.
