Монтаж и демонтаж иглофильтровых установок на примере ЛИУ-6

Монтаж и демонтаж иглофильтровых установок на примере ЛИУ-6

Монтаж и демонтаж установки ЛИУ-6

Монтаж установки ЛИУ-6 состоит из подготовительных работ, монтажа всасывающего коллектора, погружения иглофильтров в грунт, соединения иглофильтров со всасывающим коллектором и монтажа насосных агрегатов.

До начала монтажа установок подбирают необходимое оборудование в соответствии с проектом водопонижения; звенья всасывающего коллектора и все фасонные части осматривают, очищают и освобождают от случайно попавших предметов; проверяют исправность насосных агрегатов, правильность центровки валов насоса и электродвигателя; звенья надфильтровых труб подбирают так, чтобы была обеспечена необходимая длина иглофильтров; звенья фильтровых труб иглофильтров тщательно проверяют (сохранность фильтровой сетки, наличие клапана и его всплывание).

Затем на строительной площадке намечают линии иглофильтров и места расположения насосных агрегатов. Всасывающий коллектор и насосы рекомендуется располагать на возможно более низких отметках (ближе к непониженному уровню грунтовых вод). Всасывающий коллектор укладывают на деревянных подкладках в летних условиях горизонтально, в зимних — с уклоном от насоса (уклон 0,005). Патрубки для присоединения иглофильтров следует располагать под углом 45° в сторону иглофильтров. Звенья коллектора соединяют между собой на фланцах с резиновыми прокладками. Если откачка воды производится более чем одним насосом, коллектор следует разделить задвижками на секции так, чтобы каждый насос откачивал воду, из одной секции. Для отвода откачиваемой воды прокладывают лотки или трубы.

В зависимости от гидрогеологических условий, а также особенностей строительной площадки, погружение иглофильтров в грунт может быть осуществлено гидравлическим способом или путем установки их в предварительно пробуренные скважины.

Для гидравлического погружения иглофильтров устанавливают источники водоснабжения (водоем, река, водопровод и т. п.), заранее намечая места подключения электродвигателей насосов к источникам электропитания.

Процесс гидравлического способа погружения иглофильтров

Вода под напором 2-6 ати нагнетается в надфильтровые трубы и внутреннюю трубу фильтрового звена, в результате чего клапан иглофильтра отжимается от седла к стопорному болту (рис. 1) и открывает путь воде во фрезерный наконечник и далее в грунт. Попадая в грунт, вода поднимается по затрубному пространству на поверхность земли, вынося с собой частицы размываемой породы, в результате чего иглофильтр погружается под действием собственного веса.

Схематическое изображение работы иглофильтра
Рис. 1. Схематическое изображение работы иглофильтра
а — при погружении иглофильтра в грунт; б — при откачке воды

При откачке воды из грунта шаровой клапан под действием пониженного давления в иглофильтре принимается к седлу и препятствует таким образом попаданию загрязненных вод в иглофильтр через наконечник. Следовательно, откачиваемая вода может поступать в иглофильтр только через фильтровую сетку, т. е. очищенная от частиц грунта.

Гидравлическое погружение иглофильтров применяют в песках от мелкозернистых до крупнозернистых гравелистых. При этом незначительные по мощности прослойки суглинков и супесей в толще песков тоже размываются.

При погружении иглофильтров в мелкозернистые и разнозернистые пески расход воды должен составлять 25–30 м³/ч при напоре до 3,5 ати. В крупнозернистых песках расход воды повышается до 40 м³/ч и более. При наличии гравелистых прослоек, сильно поглощающих воду, к трубе, по которой подается вода, присоединяют шланг диаметром не менее 25 мм для подачи сжатого воздуха от компрессора. Во избежание попадания воды в компрессор на воздушной линии должен быть установлен обратный клапан.

Для гидравлического погружения иглофильтров применяют насосы типа ЛИУ-3, ЗК-6, КСМ-50×30 и т. д.

Перед погружением иглофильтр на намеченной точке устанавливают в вертикальное положение: при длине до 5 м — вручную, при длине более 5 м — на расчалках или при помощи крана. При этом наконечник иглофильтра должен опираться на отрезок доски.

Для лучшей промывки затрубного пространства рекомендуется несколько замедлять погружение, придерживая иглофильтр на весу. При погружении иглофильтра в плотные глинистые прослойки не следует вдавливать наконечник в грунт. Для размыва грунта в подоб-ных случаях необходимо периодически приподнимать и опускать иглофильтр.

Фильтровое звено иглофильтра должно быть установлено в наиболее водопроницаемом слое грунта.

Контролировать установку фильтра можно путем наблюдения за выносимым грунтом и скоростью погружения иглофильтра (в песках погружается быстрее, в глинистых грунтах — медленнее).

При погружении иглофильтров в мелкозернистые пески, содержащие пылеватые и глинистые частицы, вокруг иглофильтров устраивают песчано-гравийную обсыпку. Высоту столба обсыпки принимают от уровня грунтовых вод до нижнего конца фильтрового звена; внешний диаметр обсыпки должен быть не менее 150 мм.

Если необходимо устроить обсыпку, то после погружения иглофильтра на проектную глубину вокруг него промывают грунт в течение нескольких минут. Затем расход воды резко сокращают, не прекращая полностью ее подачи, и в затрубный зазор равномерно засыпают песчано-гравийную смесь. Для образования вокруг иглофильтра каверны равномерного диаметра целесообразно применять различные расширители, например, цепь, намотанную перед погружением иглофильтра на конец фильтрового звена, и т. п.

Если обсыпку выполнить не удается, в грунт предварительно погружают обсадную трубу диаметром не менее 150 мм, нижний конец которой снабжен зубчатой коронкой, а верхний закрыт крышкой с патрубком для подсоединения напорного шланга. При погружении трубу поворачивают при помощи хомута с рукоятками. После достижения обсадной трубой необходимой глубины подачу воды прекращают, снимают крышку и в трубу опускают собранный иглофильтр. Кольцовое пространство между обсадной трубой и иглофильтром постепенно заполняют песчано-гравийной смесью, а трубу извлекают.

Для проверки и установленные иглофильтры наливают воду и наблюдают за скоростью понижения столба воды. Иглофильтры, в которых уровень воды понижается медленно или вообще не понижается, следует извлечь, промыть и установить вновь.

Гидравлический способ погружения иглофильтров нельзя применять:

  • при наличии в верхней части геологического разреза глинистых или песчаных грунтов, содержащих крупнообломочный материал значительной мощности (например, насыпные грунты, содержащие строительный мусор, или моренные суглинки и супеси, содержащие большое количество крупной гальки, валунов и т. п.);
  • при монтаже иглофильтров непосредственно около существующих фундаментов ответственных зданий и сооружений.

В первом случае применяют комбинированный способ установки иглофильтров: в верхней части разреза бурят скважину, а далее опускают иглофильтры гидравлическим способом.

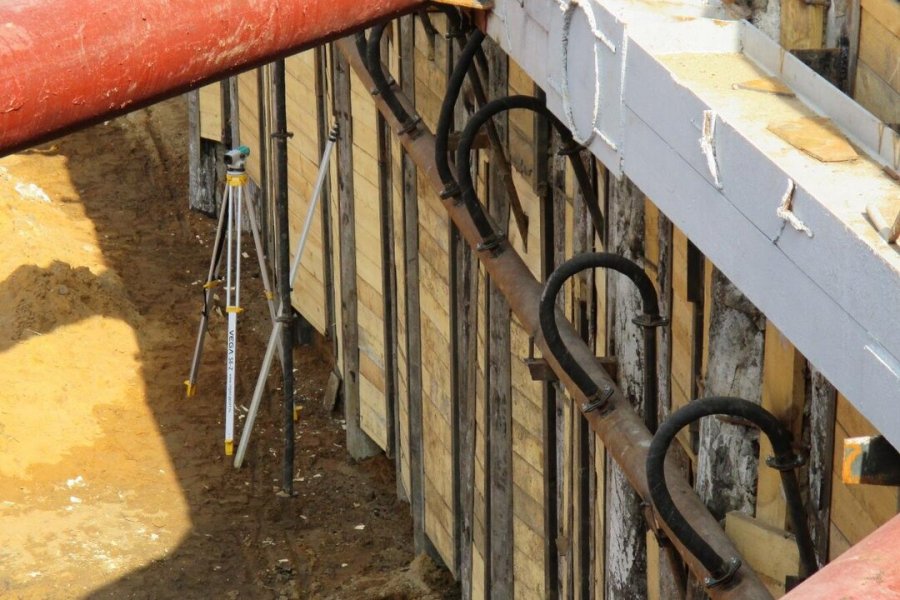

Во втором случае для установки иглофильтров бурят скважины до проектной глубины независимо от того, требуется устраивать обсыпку вокруг иглофильтра или нет. Поскольку глубина установки фильтровых звеньев легких иглофильтров не превышает 8 м, буровые станки должны соответствовать этому условию и обеспечивать диаметр бурения 168–219 мм. После окончания погружения иглофильтров их подсоединяют к всасывающему коллектору. На патрубок всасывающего коллектора навинчивают кран, соединенный со спиральным шлангом, который не должен иметь вмятин и перегибов. При этом следует убедиться, что внутренняя обкладка шланга не отслаивается. Второй конец спирального шланга при помощи накидной гайки присоединяют к выступающему из грунта верхнему концу иглофильтра.

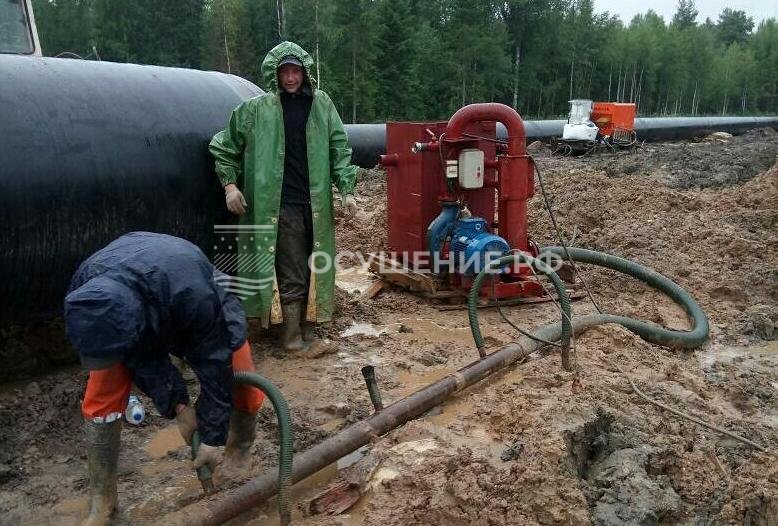

Для уменьшения гидравлических потерь насосные агрегаты рекомендуется располагать в средней части коллектора. Насосные агрегаты соединяют со всасывающим коллектором при помощи армированного всасывающего шланга. Перед присоединением всасывающего шланга проверяют исправность обратного клапана, установленного перед всасывающей камерой насоса.

Между насосами (рабочим и резервным) и коллектором монтируют задвижки.

На напорный патрубок насоса надевают шланг, который закрепляют хомутом или проволочной скруткой. Свободный конец шланга помещают в трубу или лоток, при помощи которых откачиваемая вода отводится за пределы площадки.

Над насосными агрегатами в теплое время года предусматривают навесы, в холодное время года-утепленные будки. Схема смонтированной установки ЛИУ-6 приведена на рис. 2.

Схема установки ЛИУ-6, смонтированной с одной стороны траншеи
Рис. 2. Схема установки ЛИУ-6, смонтированной с одной стороны траншеи
1 — иглофильтр; 2 — всасывающий коллектор; 3 — насосный агрегат ЛИУ-5; 4 — сниженный уровень грунтовых вод

После окончания эксплуатации установку демонтируют и подготавливают для последующего монтажа. Если установка работала длительное время, необходимо полностью разобрать насос, устранить обнаруженные дефекты и заменить детали, вышедшие из строя.

Иглофильтры извлекают из грунта специальным устройством. Короткие иглофильтры (до 3 м) извлекают вручную при помощи рычага. При извлечении иглофильтров необходимо плавно увеличивать тяговое усилие. Для уменьшения сопротивления грунта в процессе подъема иглофильтра полезно поворачивать его по часовой стрелке при помощи накидного или газового ключа.

При извлечении иглофильтров из грунтов, имеющих прослойки суглинков или содержащих илистые частицы, для уменьшения сопротивления грунта в иглофильтр следует подавать воду под напором. Подачу воды не прекращают до полного извлечения иглофильтра. Если подача воды в иглофильтр не дает положительных результатов, для размыва каверны используют забурник, представляющий собой трубу диаметром 38 мм и длиной, равной длине иглофильтра плюс 0,5 м. Забурник погружается в грунт рядом с иглофильтром.

Извлеченные иглофильтры промывают водой и осматривают. Забитое грунтом фильтровое звено разбирают, очищают и вновь собирают. Поврежденные иглофильтры подлежат ремонту, а годные к использованию перевозят на следующий участок строительства. Всасывающий коллектор установки разбирают на звенья и каждое звено тщательно промывают, а резьбу штуцеров смазывают.
