Водопонизительные скважины или иглофильтры

Начать земляные работы и обнаружить, что котлован заполняется водой — неприятный сценарий для любого строителя. Высокий уровень грунтовых вод не просто заливает площадку — он размывает грунт, снижает несущую способность основания и грозит обрушением откосов. Бороться с этой стихией можно и нужно, но вопрос в том, как выбрать эффективный и экономичный метод.

Две самые распространенные технологии — это иглофильтровые установки и глубинные водопонизительные скважины. У каждой из них свой принцип работы, своя ниша и свои ограничения. Эта статья поможет разобраться, в чем их главные отличия и какой способ станет оптимальным решением для вашего объекта.

Водопонизительные скважины или иглофильтры: что выбрать для вашей стройки?

Правильный выбор системы водопонижения напоминает подбор инструмента: для забивания гвоздя нужен молоток, а для закручивания болта — гаечный ключ. Ошибка в выборе ведет к потере времени, денег и нервов. Иглофильтры и глубинные скважины — это два принципиально разных «инструмента» для осушения грунта.

Коротко суть выбора такова:

• Иглофильтры — это ряд легких трубок по контуру котлована, подключенных к общему коллектору и насосу. Они подходят для неглубоких котлованов и траншей в песках и супесях, где требуется быстрое и маневренное решение.
• Водопонизительные скважины — это мощные, автономные установки, каждая со своим глубинным насосом. Они предназначены для борьбы с напорными водами на большой глубине и на крупных объектах.

Ключевое отличие — в глубине понижения, проницаемости грунта и масштабе притока. Нельзя одним ярусом иглофильтров опустить воду на 25 метров, как и неразумно бурить мощные скважины для осушения траншеи под водопровод на 4 метра. Давайте разберемся в деталях, чтобы ваш выбор был очевиден.

Как работает система иглофильтров: принцип действия и устройство

Представьте себе огромную губку, пропитанную водой. Чтобы ее осушить, нужно воткнуть в нее множество тонких трубочек и подключить их к вакуумному насосу. Именно по этому принципу и работает система иглофильтров.

Конструкция одной установки довольно проста:

• Иглофильтр: Это стальная труба длиной 4, 5 или 7 метров: длину подбирают под геологию участка. Ее нижний конец имеет фильтровое звено — перфорированную трубу, обернутую фильтровой сеткой, которая предотвращает засасывание частиц грунта.
• Коллектор: Это основной трубопровод, который проходит по периметру котлована. К нему через гибкие рукава подключаются все отдельные иглофильтры.

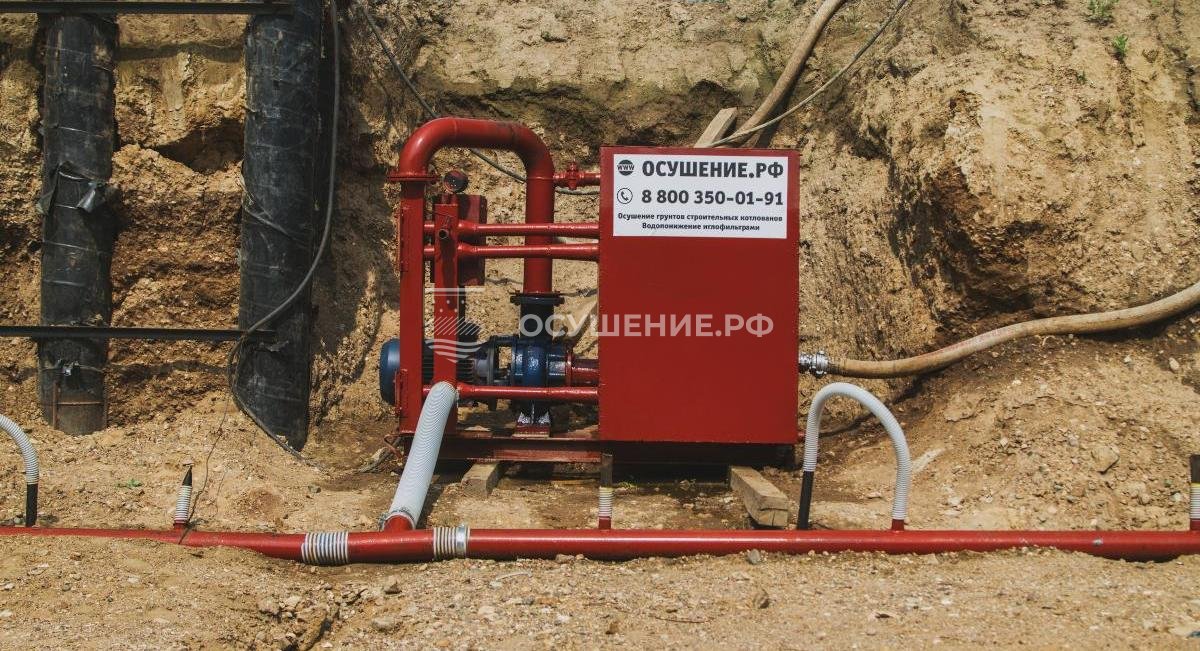

• Насосная станция: Сердце системы. Это вакуумный центробежный агрегат, который создает разрежение одновременно во всем коллекторе. Это разрежение «засасывает» воду из грунта через сетчатые фильтры.

Процесс запуска выглядит так: легкие иглофильтры погружаются в грунт, как правило, гидравлическим способом (подмывом струей воды под давлением) с песчано-гравийной обсыпкой в каверну; в трудноразмываемых грунтах их ставят в пробуренные скважины. Иглофильтры размещают по контуру котлована с шагом по расчету.

После запуска насоса система создает воронку депрессии. Легкие иглофильтровые установки (ЛИУ) одним ярусом понижают уровень воды на 4-5 метров, считая от оси насоса, в песках с коэффициентом фильтрации от 2 до 50 м/сут. Вакуумные установки (УВВ) дают 5-7 м одной ступенью в пылеватых песках и супесях с k 0,2-2 м/сут, обсыпка для них обязательна.

Главное преимущество — скорость монтажа и демонтажа. Такую систему можно быстро перебрасывать с участка на участок, что делает ее удобной для линейных объектов (трубопроводы, кабели) и котлованов средней глубины.

Выбор между иглофильтрами и скважинами я начинаю с двух цифр: требуемого понижения и коэффициента фильтрации. Легкие иглофильтры одним ярусом дают 4-5 м в песках с k от 2 до 50 м/сут, вакуумные установки — 5-7 м одной ступенью в пылеватых песках и супесях. Если под дном лежит напорный горизонт, проверяю дно на прорыв, а если условие не выполняется, закладываю разгрузочные скважины. Нередко задачу решает комбинированная схема: на ЖК «Адмирал» выполнены 17 скважин с насосами ЭЦВ 6-16-90 в сочетании с вакуумными иглофильтровыми установками и 5 пьезометров для контроля понижения.

Глубинные водопонизительные скважины: мощность для сложных задач

Когда проблема уходит глубоко вниз, на сцену выходит тяжелая артиллерия — глубинные водопонизительные скважины. Это уже не иглофильтровый метод с общим коллектором, а точечное воздействие на водоносные пласты, в том числе расположенные на глубине, недоступной иглофильтрам.

В отличие от группового подключения иглофильтров, каждая такая скважина — это автономная станция по откачке воды:

• Скважина: Бурится на глубину, необходимую для вскрытия водоносного горизонта, с прямой или обратной промывкой водой либо ударно-канатным способом; глинистая промывка не допускается. После бурения скважину прокачивают эрлифтом (СП 45.13330.2017, пп. 5.9–5.16). На объектах компании применяют фильтровые колонны диаметром 168 и 219 мм.
• Глубинный насос: В скважину опускается не вакуумный, а погружной электронасос (чаще всего многоступенчатый, типа ЭЦВ), рассчитанный на работу с большими напорами и объемами воды.
• Оборудование: Каждая скважина оснащается погружным насосом и напорным трубопроводом, отводящим воду в коллектор; уровень контролируют по пьезометрам, расход — по узлу учета.

Сила этого метода — в его глубине и автономности. Универсального предела глубины у скважин нет: ее определяют глубина и мощность водоносного горизонта и требуемое понижение (СП 45.13330.2017, п. 5.8). Справляются они и с напорными (артезианскими) водами. Скважины располагают по контуру котлована или в его пределах, создавая общую депрессионную воронку.

Их применяют на масштабных объектах: при строительстве метро, глубоких подземных паркингов, фундаментов небоскребов и других объектов, где требуется «достать» воду с больших глубин. Например, на ЖК «Садовническая, 69» в неоднородном разрезе из песков, супесей и суглинков компания пробурила 7 скважин глубиной от 22,5 до 27,5 м обратной промывкой водой, со щелевыми фильтрами длиной 12 м и обсыпкой мытым песком.

Сравнение технологий: таблица ключевых отличий

Чтобы наглядно увидеть разницу между двумя методами, проще всего обратиться к сравнительной таблице. Она поможет быстро сориентироваться в основных параметрах и принять взвешенное решение.

Критерий	Иглофильтровые установки (ЛИУ, УВВ)	Водопонизительные скважины
Эффективная глубина водопонижения	ЛИУ — 4-5 м одним ярусом, УВВ — 5-7 м одной ступенью; глубже — ярусами	Универсального предела нет: зависит от водоносного горизонта и требуемого понижения
Принцип работы	ЛИУ — гравитационное, УВВ — вакуумное водопонижение; групповое подключение к коллектору	Глубинная откачка, автономная работа каждой скважины
Производительность	Зависит от числа иглофильтров; применяются в песках и супесях	Высокая, справляется с большими притоками и напорными водами
Гибкость и мобильность	Высокая, можно быстро демонтировать и перенести	Низкая, проект статичен, перенос скважин невозможен
Сроки монтажа	Дни: бригада погружает от 15 до 75 иглофильтров в смену в зависимости от геологии	Зависят от числа скважин: одна буровая установка бурит одну скважину в смену, затем прокачка и монтаж насосов
Экономическая эффективность	Выгодна для краткосрочных и средних проектов	Оправдана для крупных и долгосрочных объектов
Типичные грунты	ЛИУ — пески с k 2-50 м/сут; УВВ — пылеватые пески и супеси с k 0,2-2 м/сут	Пески, гравий, трещиноватые скальные породы, напорные пласты; открытые скважины — при k не менее 2 м/сут

Как видно из таблицы, технологии не являются конкурентами. Они решают разные задачи в разных условиях. Выбор всегда зависит от конкретной геологической обстановки и параметров строительства.

Когда выбрать иглофильтры: основные сценарии применения

Иглофильтровые установки — это инструмент для быстрых и точных операций. Их главные козыри — мобильность и скорость развертывания. Вот типичные ситуации, где они показывают максимальную эффективность:

• Неглубокие котлованы и траншеи. Прокладка инженерных коммуникаций (водопровод, канализация, кабели), устройство ленточных фундаментов, где требуется осушение на глубину до 4-5 метров.
• Сроки решают всё. Когда нужно начать работы «еще вчера», а ждать, пока пробурят скважинное поле (одна буровая установка бурит одну скважину в смену), некогда. Для котлована средней площади стандартно уходит 1 день на мобилизацию и 2 дня на монтаж и запуск; в быстром варианте монтаж занимает 1 день, и систему пускают в тот же вечер.
• Локализованные участки. Для осушения отдельных зон в пределах большой стройплощадки, где общее водопонижение скважинами избыточно.
• Песчаные и супесчаные грунты. Пески с коэффициентом фильтрации от 2 до 50 м/сут — область легких гравитационных иглофильтров; пылеватые и заглинизированные пески, супеси (k 0,2-2 м/сут) — область вакуумных установок УВВ с обязательной песчаной обсыпкой.
• Линейные объекты. Строительство дорог, тоннелей мелкого заложения, где систему иглофильтров можно постепенно перемещать вдоль трассы.

Ключевое преимущество иглофильтров в таких сценариях — их экономическая целесообразность. Аренда и эксплуатация ЛИУ на коротких проектах, как правило, обходятся дешевле бурения и обустройства скважинного поля, но итог зависит от срока работы системы и объема оборудования. Ориентиры есть в прайсе: гидравлическое погружение иглофильтра длиной 4 м — от 3 500 руб. за штуку, вращательное бурение скважин — от 3 000 руб. за погонный метр.

В каких случаях не обойтись без водопонизительных скважин

Когда масштаб проблемы превышает возможности иглофильтровых систем, на первый план выходят глубинные водопонизительные скважины. Это капитальное решение для сложных гидрогеологических условий и масштабных проектов.

• Большая требуемая глубина понижения. Легкие иглофильтры одним ярусом понижают уровень на 4-5 м, вакуумные — на 5-7 м одной ступенью. Глубже иглофильтры ставят ярусами (уровень опережает выемку на высоту яруса, 2,5-3 м) или переходят на скважины (СП 45.13330.2017, пп. 5.4, 5.31). Скважины — наиболее распространенный тип систем водопонижения, универсального предела глубины у них нет.
• Напорные (артезианские) воды. Когда вода находится под давлением и при вскрытии котлована может произойти выпор дна. Мощные погружные насосы скважин способны снять этот напор. Дно котлована проверяют на прорыв по условию γ_f·γ_w·H₀ ≤ γ_I·h₀, где γ_w — удельный вес воды, H₀ — напор от подошвы проверяемого водоупора до максимального уровня подземных вод, γ_I — средневзвешенный удельный вес грунта водоупора и вышележащих слоев, h₀ — расстояние от дна котлована до подошвы водоупора, γ_f = 1,2 (СП 22.13330.2016, п. 9.29). Если условие не выполняется, напор понижают разгрузочными скважинами или увеличивают пригрузку. Прекращают разгрузку не ранее окончания нулевого цикла и обратной засыпки пазух.
• Высокий приток воды. Крупные объекты с большой площадью водосбора: глубокие многоуровневые подземные паркинги, станции метро, фундаменты небоскребов.
• Крупнообломочные и скальные грунты. Легкие иглофильтровые установки по нормам рассчитаны на грунты с коэффициентом фильтрации не более 50 м/сут (СП 45.13330.2017, п. 5.4). Скважины же успешно откачивают воду из трещин и пустот.
• Долгосрочные проекты. Строительство, растянутое на месяцы и годы. Несмотря на высокие первоначальные затраты на бурение, эксплуатация скважинного поля в долгосрочной перспективе может быть экономически выгоднее.

Выбор в пользу скважин — это всегда стратегическое решение, основанное на данных инженерно-геологических изысканий и точном расчете. Это инвестиция в надежность и безопасность сложного строительства.

Окончательный вердикт: ключевые критерии для принятия решения

Выбор между иглофильтрами и водопонизительными скважинами не должен быть интуитивным. Он основывается на четком анализе конкретных параметров вашего проекта. Вот основные критерии, которые должны стать основой для принятия окончательного решения:

• Глубина требуемого водопонижения и проницаемость грунта. Определяющие факторы, и смотреть на них нужно вместе. ЛИУ — пески с k 2-50 м/сут, до 4-5 м одним ярусом; УВВ — k 0,2-2 м/сут, 5-7 м одной ступенью; глубже — ярусная схема или скважины. Открытые гравитационные скважины эффективны при k не менее 2 м/сут и понижении более 4 м, при меньшем k применяют вакуумные скважины (СП 45.13330.2017, пп. 5.3-5.4).
• Гидрогеологические условия. Тип грунта, наличие напора, химический состав воды. Гравитационные иглофильтры работают в песках, вакуумные — в пылеватых песках и супесях, а для гравия или скальных трещиноватых пород нужны скважины.
• Масштаб и продолжительность работ. Краткосрочные и мобильные задачи — сильная сторона иглофильтров. Крупные, статичные и долгосрочные объекты — сфера скважин.
• Бюджет и сроки. Оценивайте не только стоимость аренды/монтажа, но и операционные расходы. Быстрый старт важен? Выбирайте ЛИУ. Готовы инвестировать в капитальное решение для надежности? Выбирайте скважины.
• Доступность площадки. Компактные иглофильтры проще разместить на стесненных участках, в то время как для буровой установки нужен подъезд к каждой точке бурения.

Универсального ответа не существует. Часто оптимальным решением становится комбинированная система: глубинные скважины понижают основной напорный горизонт, а иглофильтры «досушивают» верхний слой грунта в самом котловане. Опытные откачки при изысканиях и консультация с гидрогеологом — это не лишняя статья расходов, а страховка от убытков и заморозки проекта.

Правильный выбор технологии — это сухой котлован, стабильные откосы и уверенность в надежности будущего фундамента.

Источники

• СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» — пп. 5.3, 5.4, 5.8, 5.9–5.16, 5.31
• СП 22.13330.2016 «Основания зданий и сооружений» — п. 9.29
