Не только вода: как водопонижение помогает бороться с плывунами на стройплощадке

Представьте, что вы начали копать котлован, а на глубине нескольких метров грунт внезапно ожил. Он плывет, оползает, затягивает технику. Это не сцена из фильма ужасов, а суровая реальность строителей, столкнувшихся с плывуном. Обычные методы борьбы с водой здесь бессильны, ведь проблема не только в ней.

Плывун — это коварный, насыщенный водой грунт, который ведет себя как жидкость при малейшем вмешательстве. Бороться с ним грубой силой бесполезно и опасно. Единственное решение — умная тактика, направленная на то, чтобы лишить его главной силы — воды. И здесь на помощь приходит технология водопонижения, которая решает задачу комплексно.

Что такое плывун и почему он — главный кошмар строителей

Плывун — это не просто мокрый песок. Это перенасыщенный водой мелкозернистый грунт (обычно песок или супесь), который при вскрытии ведет себя как плотная жидкость. Малейшее воздействие — и он начинает оплывать, заполняя собой любое свободное пространство. Его главная коварность — в сочетании двух факторов: огромного гидростатического давления и мельчайших частиц, которые действуют как единое целое.

Для прораба или инженера плывун — это настоящий кошмар по трем причинам:

Непредсказуемость. Его практически невозможно точно обнаружить на этапе изысканий стандартными методами. Он может «спать» годами и проявиться только в момент земляных работ.
Мгновенная реакция. Он не дает времени на раздумья. Стоит лишь вскрыть пласт, как начинается быстрое и неконтролируемое движение грунта, которое может привести к обрушению стенок котлована и затоплению.
Угроза технике и людям. Техника, оказавшаяся на пути плывуна, может быть буквально засосана за считанные часы. Риск для человеческой жизни — главная причина остановить все работы немедленно.

Именно поэтому старые методы вроде шпунтового ограждения или простого водотведения часто оказываются бесполезны. Нужна стратегия, которая бьет в саму суть проблемы — избыточное давление воды.

Вода — лишь верхушка айсберга: что скрывает плывун

Основная ошибка — считать плывун просто скоплением воды. Вода здесь выступает лишь связующим звеном. Механика плывуна сложнее: мельчайшие частицы грунта находятся во взвешенном состоянии благодаря колоссальному гидростатическому давлению в водоносном пласте. Когда это давление сбрасывается (например, при вскрытии пласта экскаватором), система выходит из равновесия. Грунт мгновенно разжижается и устремляется в зону с пониженным давлением, увлекая за собой все на своем пути.

Плывун опасен не только своим движением, но и тем, что он маскирует другие геологические риски:

Разуплотнение окружающих грунтов. Активное движение разжиженной массы ослабляет и разрыхляет стабильные слои почвы вокруг, что может привести к неожиданным просадкам и за пределами самого котлована.
Суффозия. Вместе с водой из массива выносятся мелкие частицы грунта. Это создает подземные пустоты, которые рано или поздно могут просесть, угрожая фундаментам близлежащих зданий.
Химическая агрессивность. Вода в плывунах часто имеет высокую минерализацию и обладает агрессивным воздействием по отношению к бетону и металлу, что ставит под удар будущие подземные конструкции.

Таким образом, задача заключается не в том, чтобы просто откачать воду, а в том, чтобы стабилизировать весь грунтовый массив, лишив его возможности двигаться.

Как работает водопонижение против плывунов: принцип действия

Борьба с плывуном методом водопонижения — это не просто осушение территории. Это управление гидродинамическим режимом грунтов. Стратегия заключается в создании контролируемой депрессионной воронки — зоны пониженного уровня грунтовых вод вокруг будущего котлована. Цель — заранее, до начала земляных работ, снять избыточное давление в водоносном пласте и «успокоить» насыщенный водой грунт.

Процесс происходит в несколько этапов:

Создание замкнутого контура. По периметру стройплощадки или будущего котлована устанавливается система водопонизительных установок (иглофильтров, эжекторных скважин).
Запуск откачки. Насосы начинают интенсивно откачивать воду, искусственно понижая уровень грунтовых вод внутри контура.
Формирование воронки. В результате откачки вокруг рабочей зоны образуется устойчивая депрессионная воронка. Грунтовые воды устремляются к точке откачки, а не в котлован.
Стабилизация грунта. По мере снижения давления вода перестает удерживать мелкие частицы во взвешенном состоянии. Грунт уплотняется под собственным весом, теряя свои тиксотропные (текучие) свойства и приобретая несущую способность.

Главное преимущество этого метода — опережающее воздействие. Мы не боремся с последствиями в виде оползания грунта, а предотвращаем саму возможность его возникновения.

Что было ДО водопонижения	Что происходит ПОСЛЕ
Грунт перенасыщен, давление высокое	Влажность нормализована, давление снято
Частицы грунта в взвешенном состоянии	Грунт уплотнен, обладает несущей способностью
Высокий риск оползания и затопления	Стенки котлована устойчивы, работы безопасны

Иглофильтры, эжекторы, скважины: главные инструменты в борьбе

Выбор технологии водопонижения зависит от глубины залегания плывуна и требуемой степени осушения. Каждый метод решает свою задачу, а часто их используют в комбинации для достижения максимального эффекта.

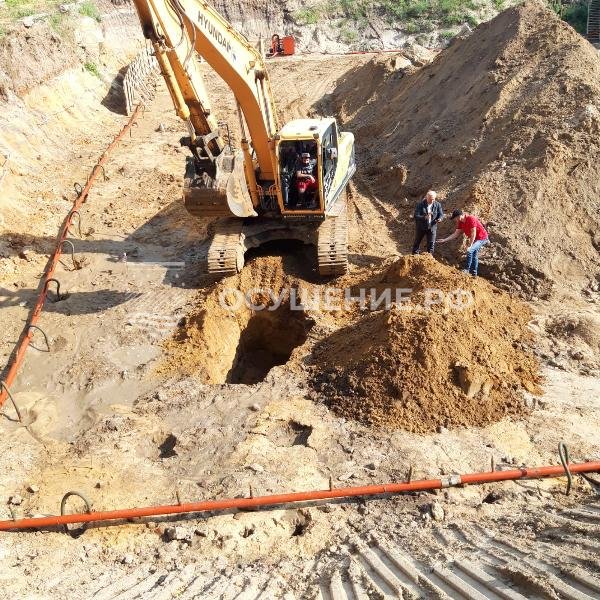

1. Установки иглофильтрового типа (ЛИУ)

Это самый распространенный и быстрый способ для борьбы с неглубокими плывунами (до 4-5 метров). Система состоит из множества легких иглофильтров — перфорированных труб диаметром около 50 мм, соединенных общим коллектором с вакуумным насосом.

Как работает: Вакуумный насос создает разрежение, одновременно откачивая воду и «подсушивая» грунт вокруг каждого иглофильтра, что критично для мелких песков плывуна.
Плюсы: Быстрый монтаж и демонтаж, высокая эффективность на мелких глубинах.
Минусы: Ограниченная глубина действия.

2. Эжекторные иглофильтровые установки

Решение для более серьезных задач — осушения на глубинах до 18-20 метров. Здесь принцип другой: рабочая жидкость (вода) под высоким давлением подается вниз по трубе, создавая струйный эффект (эжекцию), который затягивает грунтовую воду и выносит ее на поверхность.

Как работает: Эжектор, расположенный внизу иглофильтра, использует энергию циркулирующей воды для подъема грунтовых вод.
Плюсы: Большая глубина, возможность работать в низкопроницаемых грунтах.
Минусы: Более сложный монтаж и высокое энергопотребление.

3. Водопонизительные скважины с глубинными насосами

Это тяжелая артиллерия для самых сложных случаев: глубоких плывунов, больших площадей или необходимости сильно понизить уровень воды. По контуру котлована бурятся скважины, в которые опускаются погружные насосы.

Как работает: Мощные насосы точечно откачивают воду с большой глубины, эффективно формируя глубокую депрессионную воронку.
Плюсы: Максимальная глубина и производительность.
Минусы: Высокая стоимость, более длительные сроки монтажа и бурения.

Метод	Глубина действия	Лучшее применение
ЛИУ (иглофильтры)	до 4-5 м	Неглубокие котлованы, небольшие плывуны
Эжекторные установки	до 18-20 м	Средние глубины, мощные плывуны
Скважины с насосами	20 м и более	Крупные объекты, глубокое залегание

Правильный выбор системы — это 90% успеха. Он определяется на основе точных гидрогеологических данных, которые получают на этапе инженерных изысканий.

План атаки: этапы работ по обузданию плывуна

Успешное водопонижение на объекте с плывуном требует строгой последовательности действий. Любое отклонение от плана может свести на нет все усилия и привести к аварийной ситуации.

Этап 1. Разведка и проектирование

Прежде чем завозить технику, необходимо точно знать «противника» в лицо. Стандартных изысканий часто недостаточно.

Детальные гидрогеологические изыскания: Бурятся дополнительные скважины с отбором проб грунта именно на границе предполагаемого плывуна. Определяется его мощность, состав, напор и химический состав воды.
Моделирование: Специалисты строят цифровую модель водоносного горизонта, чтобы спрогнозировать поведение грунта при откачке и точно определить параметры будущей депрессионной воронки.
Разработка Проекта производства работ (ППР): Это главный документ, который определяет тип системы, расположение каждого иглофильтра или скважины, график мониторинга и план на случай непредвиденных обстоятельств.

Этап 2. Опережающий монтаж и запуск системы

Систему водопонижения запускают ДО начала основных земляных работ.

Монтаж ограждающих конструкций: Часто по периметру будущего котлована сначала погружают шпунт или устраивают стену в грунте, чтобы локализовать зону воздействия.
Установка водопонизительного оборудования: Монтаж иглофильтров, прокладка коллекторов, бурение скважин и установка насосных агрегатов.
Опережающая откачка: Запуск системы и вывод ее на проектную мощность. Этот этап может длиться от нескольких дней до нескольких недель, пока не будет достигнут стабильно пониженный уровень грунтовых вод и не произойдет уплотнение плывуна.

Этап 3. Работы под защитой и постоянный мониторинг

Только после подтверждения стабилизации грунта начинаются земляные работы.

Постепенная разработка котлована: Земляные работы ведутся под непрерывной защитой работающей системы водопонижения.
Геотехнический мониторинг: Инженеры ежедневно замеряют уровни воды в контрольных скважинах, следят за деформациями стенок котлована и осадками близлежащих зданий. Это позволяет оперативно реагировать на любые изменения.

Этап 4. Завершение работ и демонтаж

Систему водопонижения отключают только после того, как подземная часть сооружения возведена и обладает достаточным весом, чтобы противостоять гидростатическому давлению, или после устройства противодавления (например, бетонной плиты). Демонтаж ведется аккуратно, с обратной засыпкой скважин.

Что будет, если проигнорировать плывун: риски и последствия

Игнорирование плывуна или попытка бороться с ним кустарными методами — прямой путь к катастрофе на стройплощадке. Экономия на изысканиях и профессиональном водопонижении оборачивается колоссальными убытками, срывом сроков и, что самое страшное, создает угрозу для жизни людей.

Непосредственные риски для стройплощадки:

Затопление котлована. Вода и разжиженный грунт моментально заполняют выемку, останавливая все работы. Откачать эту взвесь обычными насосами крайне сложно.
Оползание и обрушение откосов. Плывун подрывает устойчивость стенок котлована, вызывая масштабные оползни. Это может привести к захоронению дорогостоящей техники (экскаваторов, кранов) и травмам рабочих.
«Всплытие» дна котлована. При вскрытии пласта давление на него резко падает, и нижележащие водоносные слои выталкивают разжиженный грунт вверх, деформируя и разрушая подготовительные основания под фундамент.

Долгосрочные последствия и скрытые угрозы:

Разрушение соседних сооружений. Активное водопонижение без проекта вызывает просадки грунта на сотни метров вокруг. Это трескает стены близлежащих зданий, рвет коммуникации. Неконтролируемый же вынос грунта (суффозия) плывуном формирует подземные пустоты, что ведет к внезапным и неравномерным просадкам.
Потеря несущей способности основания. Фундамент, построенный на нестабилизированном плывуне, будет неизбежно давать усадку, крениться и трескаться. Исправить такие дефекты после возведения здания практически невозможно и дорого.
Юридическая и финансовая ответственность. За повреждение соседних зданий и инфраструктуры застройщик несет полную материальную ответственность. Стоимость судебных исков и компенсаций многократно превышает затраты на грамотное водопонижение.

Истории о затонувшей технике и треснувших домах по соседству — это почти всегда результат работы «на авось» с плывуном. Это тот случай, где скупой платит не просто дважды, а многократно.

Не только обезвожить: комплексный подход к устойчивости грунта

Опытные прорабы знают: водопонижение — мощное, но не всегда единственное оружие в борьбе с плывуном. Часто для полного успеха и гарантии долговременной устойчивости его применяют в комбинации с другими методами, создавая многоуровневую систему защиты.

Синергия методов: 1 + 1 = 3

Вот основные технологии, которые идеально работают в паре с водопонижением:

Шпунтовое ограждение. Забитый по контуру котлована шпунт (Ларсена, трубчатый) решает две задачи: физически отсекает плывун от рабочей зоны и не дает распространяться депрессионной воронке за пределы площадки, защищая соседние строения от осадок. Водопонижение ведется внутри замкнутого шпунтового контура.
Цементация и силикатизация (инъектирование). В толщу плывуна через инъекторы нагнетаются специальные растворы (цементные, силикатные, смолы). Они скрепляют частицы грунта, создавая прочный водонепроницаемый массив. Водопонижение часто применяют до или во время инъекций для повышения их эффективности.
Устройство грунтоцементных свай (jet grouting). Струйная технология позволяет создавать в теле плывуна колонны из упрочненного грунтоцемента. Из таких колонн можно формировать сплошные стены или усиленные основания, эффективно превращая слабый грунт в надежное основание.
Электроосмос. Для очень влажных глинистых плывунов иногда применяют физический метод: через грунт пропускают постоянный ток, что вызывает направленное движение воды к катоду (дренажному элементу), откуда ее откачивают. Это позволяет осушить самые сложные грунты.

Выбор стратегии: как принять решение

Комбинация методов выбирается на основе тщательного анализа:

Условия на площадке	Возможная комбинация методов
Плывун неглубокий, но вокруг плотная застройка	Водопонижение + контур из шпунта Ларсена для защиты соседей
Мощный глубокий плывун, необходимо сделать устойчивые стенки котлована	Водопонижение + стена в грунте или струйная цементация
Точечное укрепление основания под фундамент	Инъекционная цементация плывуна с предварительным водопонижением

Главный вывод прост: не существует универсальной таблетки от плывуна. Каждый случай уникален и требует своего инженерного решения. Но именно водопонижение чаще всего становится тем краеугольным камнем, который позволяет это решение реализовать безопасно и эффективно.
