Что такое закрытый дренаж и зачем он нужен
Закрытый дренаж — это система подземных каналов (дрен), предназначенная для сбора и отвода грунтовых вод от защищаемого объекта. В отличие от открытых канав, все элементы системы располагаются ниже уровня земли, что позволяет вести строительство и благоустройство территории без помех.
Главная задача закрытого дренажа котлована — обеспечить постоянную и эффективную защиту фундамента и подземных помещений (подвала, цокольного этажа, паркинга) от негативного воздействия влаги. Это не просто мера на время стройки, а долгосрочная инвестиция в долговечность всего здания.
Основные функции системы:
- Понижение уровня грунтовых вод (УГВ): Снижает давление воды на подземные конструкции.
- Предотвращение подтопления: Исключает риск появления воды в подвале после сильных дождей или таяния снега.
- Защита от морозного пучения: Сухой грунт вокруг фундамента не вспучивается зимой, избегая деформаций и трещин.
- Увеличение срока службы материалов: Отсутствие постоянной влаги предотвращает коррозию металлических элементов и разрушение бетона.
Проще говоря, дренаж — это страховой полис вашего здания против воды, тихо и надёжно работающий под землёй долгие годы.
Проектирование дренажной системы: с чего начать
Успех закрытого дренажа на 90% зависит от грамотного проекта. Ошибки на этой стадии исправить после засыпки котлована практически невозможно. Работа начинается не с чертежей, а с изучения участка.
Ключевые этапы проектирования:
| Этап | Содержание работ | Цель |
|---|---|---|

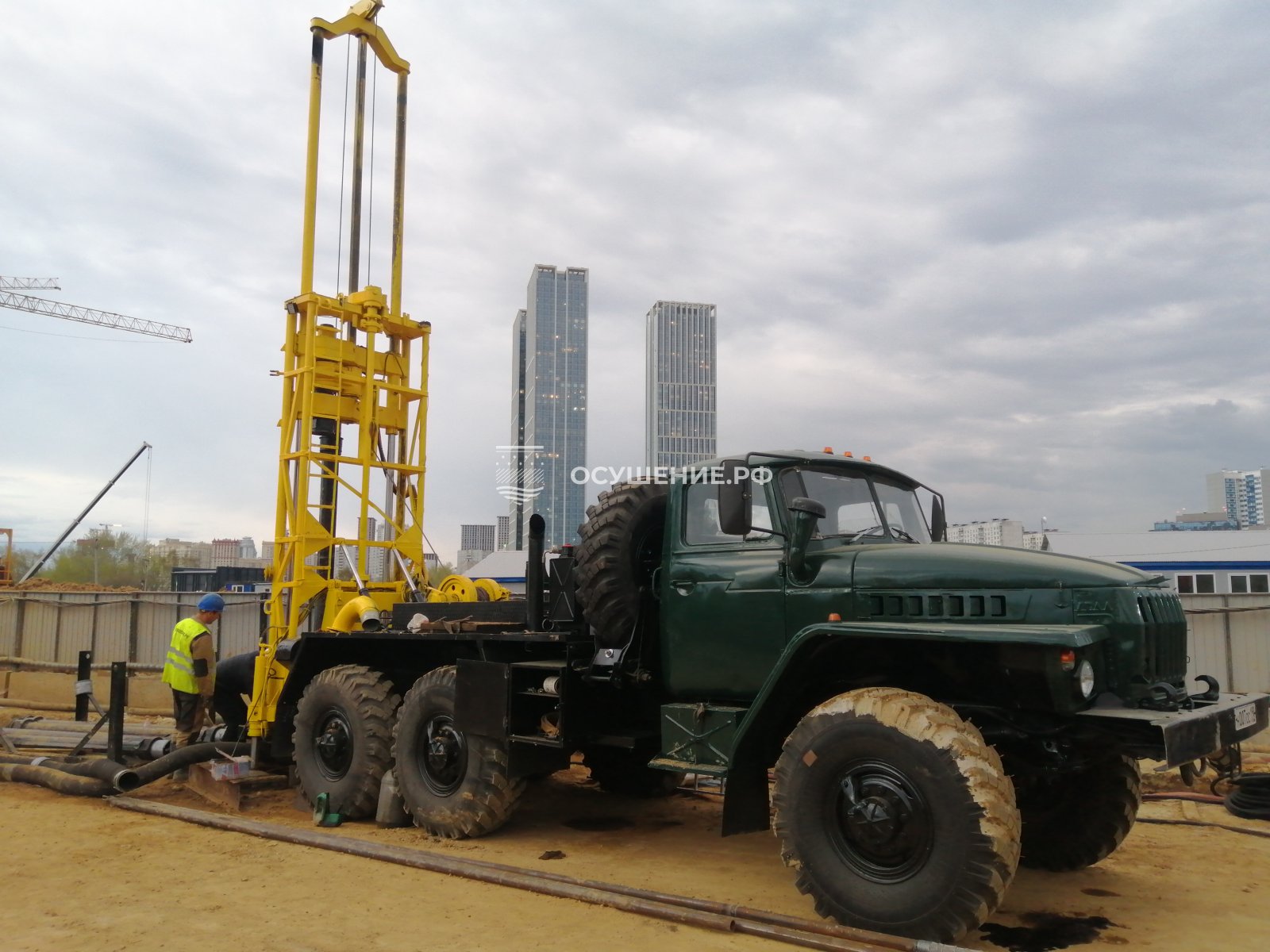

| Инженерно-геологические изыскания | Бурение скважин, отбор проб грунта и воды, определение УГВ | Получить точные данные о составе грунта и гидрогеологической обстановке |
| Определение параметров системы | Расчет притока воды, глубины заложения дрен, диаметра труб, уклона | Создать систему, которая справится с реальным объемом воды |
| Разработка схемы | Выбор конфигурации («ёлочка», параллельная схема), трассировка линий, точек сброса | Оптимально расположить дрены на плане с привязкой к рельефу и объекту |
Главный принцип: дрены должны располагаться ниже подошвы фундамента и ниже уровня пола подвала. Уклон труб — не менее 2 см на 1 погонный метр для обеспечения самотека воды. Сброс обычно организуют в ливневую канализацию, дренажный колодец или на рельеф, если это позволяют экологические нормы.
Не экономьте на изысканиях. Сэкономленные на геологии 50 тысяч рублей могут обернуться миллионными убытками на переделку дренажа и ремонт подвала.
Закрытый дренаж является капитальной системой защиты здания, ошибку в которой практически невозможно исправить после обратной засыпки котлована. Главная причина затопленных подвалов и деформации фундаментов кроется не в некачественных трубах, а в «слепом» проектировании без детальных геологических изысканий. Если система уложена без точного понимания уровня грунтовых вод, реального водопритока и состава грунта, она либо быстро заилится, либо захлебнется при первом сильном паводке. Долговечная и сухая эксплуатация подземных сооружений обеспечивается исключительно математически точным расчетом конфигурации и глубины закладки дрен, который базируется на фактических параметрах конкретного участка, а не на типовых усредненных схемах.
Выбор материалов: трубы, геотекстиль, щебень
Долговечность дренажной системы напрямую зависит от качества используемых материалов. Экономия на компонентах неизбежно ведёт к заиливанию, снижению эффективности и дорогостоящему ремонту.
1. Дренажные трубы (дрены)
Сегодня стандартом являются перфорированные полимерные трубы с ребрами жесткости и фильтром. Гофрированная структура обеспечивает кольцевую прочность, а перфорация — сбор воды со всех сторон.
- Без фильтра: Только для чистых гравийных грунтов.
- С фильтром из геоткани: Универсальный вариант для песчаных и супесчаных грунтов. Ткань задерживает частицы, предотвращая заиливание.
- С фильтром из кокосового волокна: Для глинистых и торфяных грунтов с высокой агрессивностью среды. Более долговечный, но и более дорогой вариант.
2. Геотекстиль
Это тканый или нетканый материал, который выполняет важную роль разделительного и фильтрующего слоя. Он оборачивает дренажную трубу и щебень, пропуская воду, но задерживая частицы грунта. Выбирайте термоскрепленный геотекстиль плотностью 150-200 г/м² — он меньше подвержен забиванию (кольматации).
3. Щебень
Используется для создания водовмещающего слоя вокруг трубы. Подходит только мытый гранитный или гравийный щебень фракции 20-40 мм. Известняковый (доломитовый) щебень не используется, так как он со временем размывается водой и цементируется.
| Материал | Ключевые параметры | Назначение |
|---|---|---|
| Дренажная труба | Диаметр 110-160 мм, класс жесткости SN4 и выше, фильтр по грунту | Сбор и транспортировка воды |
| Геотекстиль | Плотность 150-200 г/м², термоскрепленный | Фильтрация и разделение слоев |
| Щебень | Фракция 20-40 мм, мытый, гранитный | Формирование водопропускающего контура |

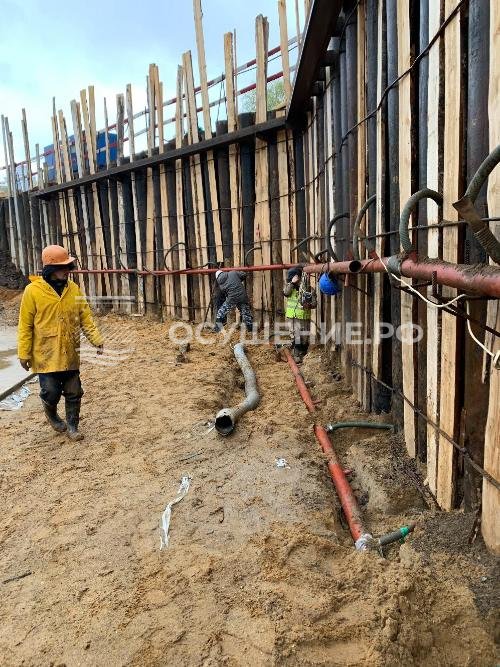

Пошаговый монтаж закрытого дренажа котлована
Качественный монтаж превращает проект и материалы в работающую систему. Последовательность действий должна быть строгой, без пропусков этапов.

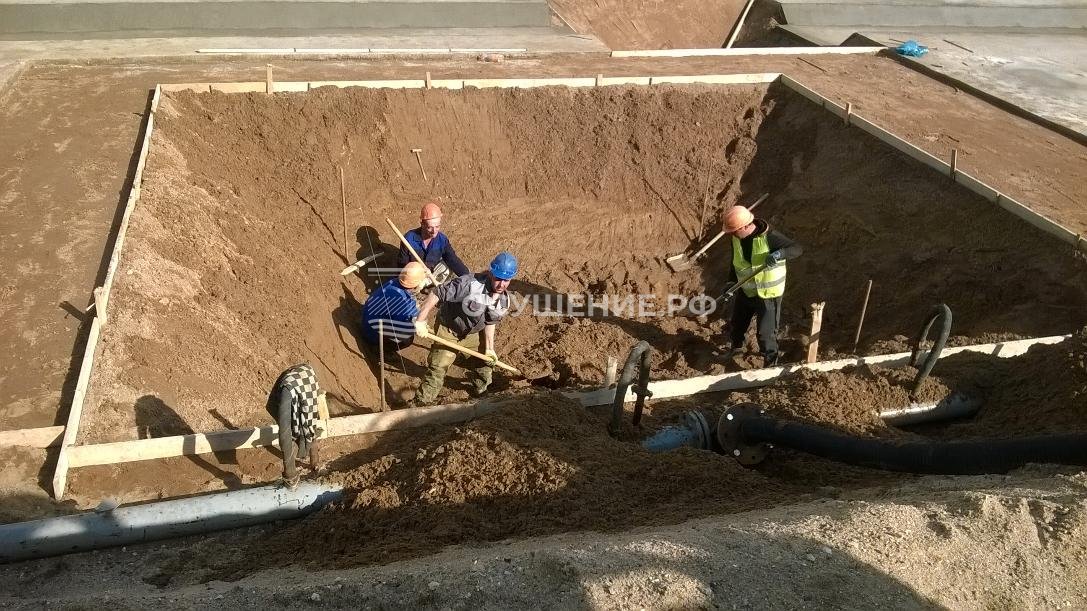

Шаг 1: Подготовка траншей
Траншеи роются с учетом проектного уклона (не менее 2 см/п.м.). Глубина — ниже подошвы фундамента. Ширина — на 40-50 см больше диаметра трубы для обсыпки щебнем.
Шаг 2: Устройство песчаной подушки
На дно траншеи укладывается и трамбуется песчаная подушка толщиной 10-15 см. Это основа для формирования правильного уклона.
Шаг 3: Укладка геотекстиля
Расстелите геотекстиль в траншее так, чтобы его края выступали за пределы будущей засыпки. Материал должен полностью обернуть щебеночный слой.
Шаг 4: Формирование щебеночного основания
На геотекстиль насыпается слой мытого щебня фракции 20-40 мм толщиной 10-15 см. Формируется уклон согласно проекту.
Шаг 5: Укладка и соединение труб
Трубы укладываются перфорацией вниз. Соединения выполняются муфтами или фитингами. Обязательна проверка уклона нивелиром или лазерным уровнем.
Шаг 6: Обсыпка труб щебнем
Трубы полностью засыпаются щебнем слоем не менее 20 см со всех сторон. Аккуратно трамбуется ручными трамбовками.
Шаг 7: Заворачивание геотекстиля
Свободные края геотекстиля заворачиваются внахлест, создавая защитный "кокон" вокруг щебеночной засыпки.
Шаг 8: Обратная засыпка
Траншея засыпается песком или песчано-гравийной смесью послойно с трамбовкой. На поверхность укладывается растительный грунт.
| Этап | Контроль качества |
|---|---|
| Подготовка траншей | Проверка глубины и уклона |
| Укладка труб | Контроль соединений и непрерывности уклона |
| Обратная засыпка | Послойная трамбовка, отсутствие повреждения геотекстиля |
Куда отводить воду: варианты дренажных колодцев
Собранная дренажными трубами вода не может просто исчезнуть — ей нужна точка сброса. Дренажные колодцы служат именно для этой цели, а также для технического обслуживания системы.
Типы дренажных колодцев и их функции
| Тип колодца | Назначение | Конструктивные особенности |
|---|---|---|
| Смотровые (ревизионные) | Контроль работы системы, прочистка труб | Устанавливаются на каждом втором повороте трассы и через 40-50 метров на прямых участках. Диаметр 315-460 мм. |
| Накопительные (водоприемные) | Сбор воды для последующего использования или сброса | Герметичная конструкция с дном, оборудована дренажным насосом с поплавковым выключателем. Диаметр от 575 мм и более. |
| Поглотительные (фильтрующие) | Сброс воды в нижележащие грунтовые слои | Не имеет дна, вместо него — фильтрующая засыпка из щебня и песка толщиной 1-1,5 метра. Применяется при низком суточном притоке воды. |
Критерии выбора места сброса воды
- Ливневая канализация: Наиболее цивилизованный вариант при наличии разрешения
- Водоем или овраг: Возможно при соблюдении природоохранного законодательства
- На рельеф: Допустимо при малом объеме стоков и низкой минерализации воды
- Накопительный колодец: Оптимален при необходимости использования воды для полива
Важно! Сброс дренажных вод в систему бытовой канализации строго запрещен — это может привести к нарушению работы очистных сооружений.
Ошибки монтажа, которые сведут эффективность дренажа к нулю
Даже идеальный проект можно испортить некачественным исполнением. Эти распространенные ошибки приводят к заиливанию, застою воды и полному отказу системы.
Критические ошибки и их последствия
| Ошибка | Последствие | Как правильно |
|---|---|---|
| Недостаточный уклон труб | Застой воды, заиливание, постепенное прекращение работы системы | Минимальный уклон 2 см/п.м., контроль нивелиром |
| Экономия на геотекстиле | Быстрое заиливание щебня и перфорации труб грунтом | Полное обертывание щебеночной засыпки качественным геотекстилем |
| Использование известнякового щебня | Цементация дренажного слоя, потеря фильтрующей способности | Только мытый гранитный щебень фракции 20-40 мм |
| Отсутствие ревизионных колодцев | Невозможность прочистки и обслуживания системы | Установка колодцев на поворотах и каждые 40-50 метров |
| Неправильная ориентация перфорации | Снижение эффективности водоприема | Отверстия должны располагаться в нижней части трубы |
Скрытые угрозы
- Повреждение геотекстиля при обратной засыпке
- Использование техногенных грунтов в обратной засыпке
- Отсутствие песчаной подушки под щебеночным слоем
- Соединение дренажа с ливневой канализацией без отсечного колодца
Большинство этих ошибок невозможно исправить без полной перекладки системы. Экономия на качестве монтажа многократно увеличивает затраты на будущий ремонт.
Обслуживание системы: как продлить срок её службы
Закрытый дренаж — система долговечная, но не «вечная». Без регулярного контроля и обслуживания даже правильно смонтированная система постепенно теряет эффективность. Профилактика всегда дешевле ремонта.
План регулярного обслуживания
| Периодичность | Вид работ | Цель |
|---|---|---|
| 2 раза в год (весна, осень) | Визуальный осмотр колодцев: уровень воды, наличие осадка | Оценка работоспособности системы, выявление проблем на ранней стадии |
| 1 раз в 2-3 года | Прочистка труб дренажным насосом или аппаратом высокого давления | Удаление ила и песка из труб, восстановление пропускной способности |
| По необходимости | Промывка всего дренажного контура | Ликвидация серьезных засоров, восстановление работы системы после периодов простоя |
Признаки проблем с дренажем
- Появление воды в дренажных колодцах при длительном отсутствии дождей (может указывать на повреждение трубы)
- Затопление подвала или подполья
- Проседание грунта или появление впадин вдоль трассы дренажа (возможно разрушение трубы)
- Заиливание колодцев
Сезонные особенности
Перед началом зимнего сезона важно убедиться, что в системе нет застоявшейся воды, которая может замерзнуть и повредить трубы. Весной, после таяния снега, необходимо проверить работу дренажа под максимальной нагрузкой.
Помните: исправный дренаж работает незаметно. Если о нем вспомнили — скорее всего, возникла проблема.
