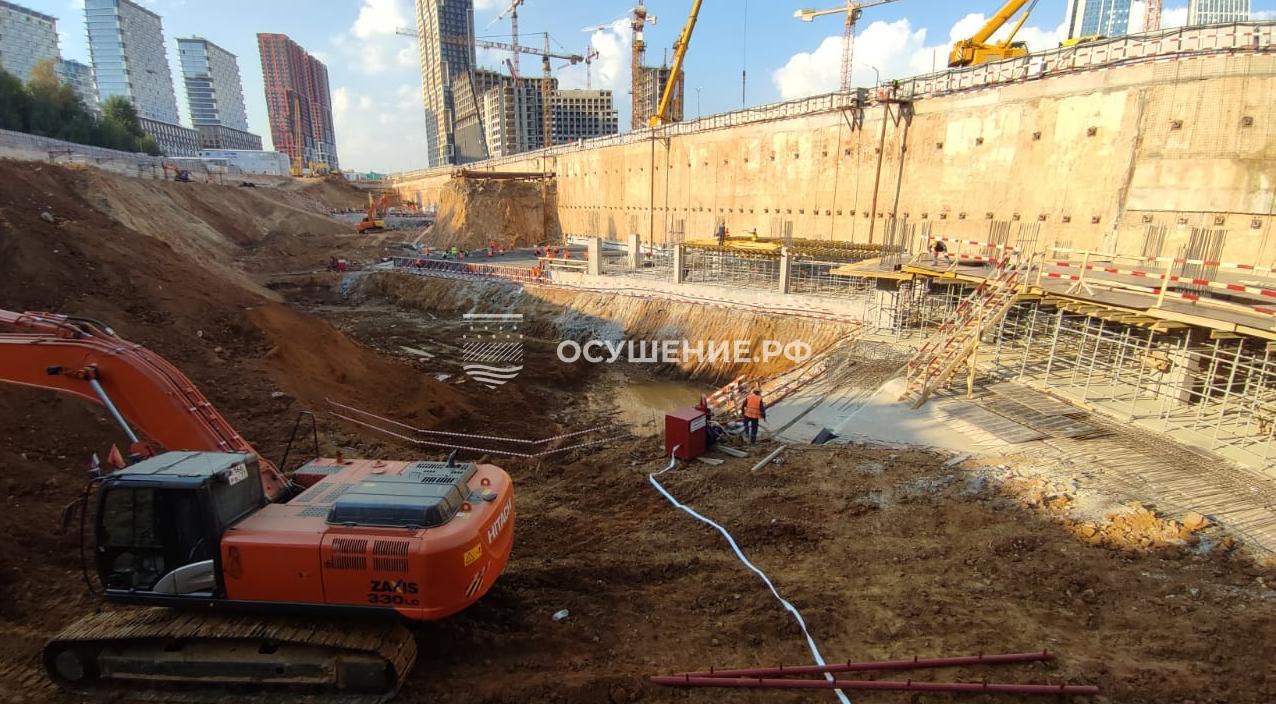

Если говорить просто, водопонижение — это принудительное и временное удаление грунтовых вод из зоны будущей строительной площадки. Представьте, что вам нужно починить трубу в затопленном подвале. Первым делом вы откачаете воду, чтобы работать в сухих условиях. Со строительством котлована — та же логика. Это не борьба с водой вообще, а ее временное «отодвигание» на время проведения земляных и бетонных работ.
Главная цель — создать безопасные и технологически правильные условия для строителей. Без этого невозможно:
- Обеспечить устойчивость откосов и стенок котлована. Вода размягчает грунт, превращая его в зыбкую массу. Это приводит к оползням и обрушениям, опасным для людей и техники.
- Провести качественную укладку бетона. Бетонировать обычным способом в котлован, где стоит вода, нельзя: вода нарушает структуру смеси и снижает прочность конструкции. Свежий бетон нельзя затапливать до набора 30 % проектной прочности (СП 45.13330.2017, п. 11.34). Если осушить котлован невозможно, применяют подводное бетонирование методом вертикально перемещаемой трубы по проекту (СП 70.13330.2012, п. 5.13).
- Выполнить работы точно по проекту. Насыщенный водой грунт (плывун) может бесконтрольно двигаться, деформируя уже смонтированные конструкции и не давая точно вывести уровни.
Таким образом, водопонижение — это не дополнительная опция, а часто обязательный этап подготовительных работ, который закладывается в проект еще на стадии расчетов. Это инвестиция в безопасность, качество и соблюдение сроков всего строительства.
Враг строителя: чем опасны грунтовые воды в котловане
Грунтовые воды — это скрытый противник, который атакует стройплощадку сразу по нескольким направлениям. Его недооценка ведет к катастрофическим последствиям, а иногда и к человеческим жертвам. Вот главные риски:
- Обрушение стенок. Вода действует как смазка между частицами грунта, резко снижая его прочность. Сначала появляются трещины по краям, затем — масштабные оползни, которые могут похоронить под собой технику и людей. Расчистка завала и укрепление стенок обходятся значительно дороже, чем своевременное водопонижение.
- Затопление. Котлован превращается в бассейн. Работы полностью останавливаются. Откачать воду насосами без понижения ее уровня в самом грунте — бесполезно. Она будет прибывать снова и снова.
- Разжижение грунта (плывун). Некоторые виды грунтов, например, мелкие пески и супеси, при насыщении водой превращаются в текучее состояние. Техника вязнет, выкопать четкий котлован становится невозможно, грунт плывет и заполняет уже откопанные участки.
- Деформация и разрушение фундамента. Бетон, уложенный обычным способом в воду или затопленный до набора прочности, может не набрать проектную прочность. Зимой вода в порах замерзает и расширяется, буквально разрывая бетон изнутри. Такой фундамент не выдержит нагрузки.
Игнорирование этой проблемы — это прямой путь к аварийной ситуации, колоссальным финансовым потерям и полному демонтажу некачественно сделанных конструкций.
Как узнать, нужно ли водопонижение: этап изысканий
Нельзя бороться с врагом, которого не видишь. Поэтому решение о необходимости и масштабах водопонижения принимается не на стройплощадке, а задолго до нее — на этапе инженерных изысканий. Это кропотливая работа геологов и гидрогеологов, которая состоит из нескольких шагов.
- Бурение скважин. По периметру будущей строительной площадки бурятся несколько разведочных скважин. Геологи изучают состав грунта, а гидрогеологи фиксируют уровни грунтовой воды в них.
- Определение УГВ и его колебаний. Специалисты выясняют не просто текущий уровень воды, но и его сезонные изменения: высокий весенний уровень после таяния снега, летний и осенний. Расчет ведут по максимальному прогнозному уровню по данным изысканий и режимных наблюдений (СП 22.13330.2016, пп. 5.4.1, 5.4.7).
- Изучение фильтрационных свойств грунта. Ключевой параметр — коэффициент фильтрации (Kф). Он показывает, как быстро вода может проходить через толщу грунта. От этого напрямую зависит выбор технологии водопонижения:
- Высокий Kф (пески, гравий) — вода уходит быстро, подходят простые методы.
- Пониженный Kф (пылеватые пески, супеси) — гравитационные иглофильтры, как правило, неэффективны, применяют вакуумное водопонижение с обязательной песчаной обсыпкой.
- Низкий Kф (суглинки, глины) — иглофильтры для них не предназначены. Из методов водопонижения нормы называют электроосмос и пластовый дренаж (СП 22.13330.2016, п. 11.11; СП 45.13330.2017, п. 5.5). Если глинистый слой подстилается песком, иглофильтры заглубляют в песок с обсыпкой.
- Прогнозирование. На основе всех данных строится гидрогеологическая модель участка и рассчитывается, насколько нужно опустить уровень воды для безопасного ведения работ и как он будет себя вести в процессе откачки.
- Проверка напорных вод. Если под дном котлована залегает напорный водоносный слой, дно проверяют на прорыв: давление напорных вод с коэффициентом надежности 1,2 не должно превышать вес грунта над подошвой водоупорного слоя, а напор считают до максимального уровня (СП 22.13330.2016, п. 9.29). Если условие не выполняется, напор понижают разгрузочными скважинами или увеличивают пригрузку.
Только имея на руках этот технический отчет, проектировщик может выбрать правильный и экономически оправданный способ осушения. Работа «на глазок» здесь недопустима.
| Тип грунта | Коэффициент фильтрации, м/сутки | Сложность водопонижения |
|---|---|---|
| Галечник | 100–200 | Низкая (вода уходит быстро) |
| Песок крупный | 15–50 | Низкая |
| Песок средний | 5–15 | Низкая |
| Песок мелкий | 1–5 | Средняя |
| Песок глинистый (пылеватый) | 0,5–1 | Средняя (вакуумные установки) |
| Супесь | 0,1–0,5 | Высокая (вакуумные установки с обсыпкой или специальные методы) |
| Суглинок | 0,01–0,1 | Высокая (требуются специальные методы) |
| Глина | 0,001–0,01 | Высокая (требуются специальные методы) |
Значения справочные, по учебнику П. П. Климентова и Г. Я. Богданова «Общая гидрогеология» (1977). Справочники расходятся до порядка величины, поэтому для проекта коэффициент фильтрации определяют опытными откачками.
Способы осушения: от простого иглофильтра до эжекторных систем
Выбор метода водопонижения — это всегда поиск компромисса между эффективностью, стоимостью и геологическими условиями. Инженеры подбирают технологию, исходя из данных изысканий: глубины требуемого понижения и типа грунтов.
1. Открытый водоотлив
Самый простой способ. По периметру котлована копают дренажные канавы (лотки), которые собирают воду в приямки, откуда ее откачивают обычными насосами. Предназначен для временного осушения поверхностного слоя грунта (СП 45.13330.2017, п. 5.6). Нормативного предела по глубине и запрета по типу грунта нет, но риск растет с глубиной выемки и притоком воды. В мелких и пылеватых песках возможны оплывание откосов, суффозия и выпор (п. 11.23), резкие понижения уровня недопустимы.

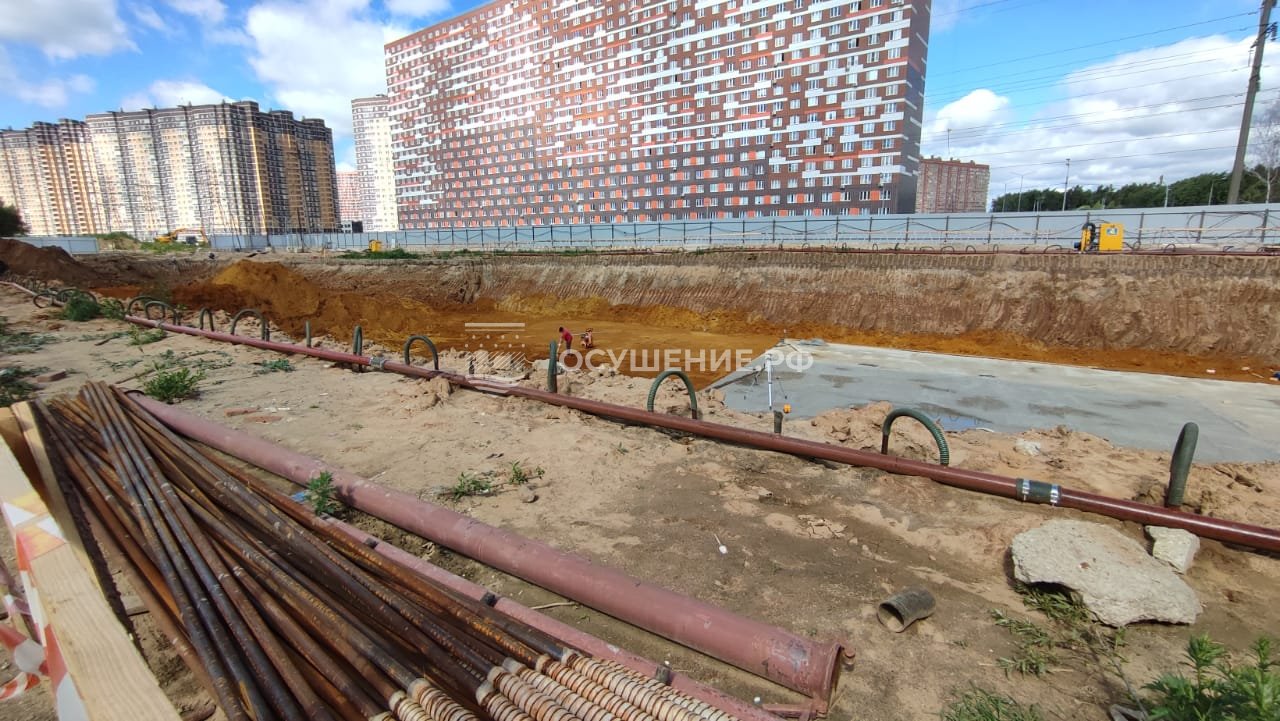

2. Иглофильтровые установки (ЛИУ)
Это один из самых распространенных методов для осушения песчаных грунтов: гравитационные ЛИУ работают при коэффициенте фильтрации от 2 до 50 м/сут (СП 45.13330.2017, п. 5.4). Система состоит из множества иглофильтров — перфорированных труб, соединенных гибкими рукавами с общим коллектором, который подключен к мощному вакуумному насосу. Насос создает разрежение и вытягивает воду из грунта.
Плюсы: Быстрый монтаж, мобильность, эффективность в песчаных грунтах.
Минусы: Ограниченная глубина действия (до 4–5 метров одной ступенью, считая от оси насоса; глубже — ярусами).
Для пылеватых песков и супесей (Kф 0,2–2 м/сут) применяют вакуумные иглофильтровые установки (УВВ): понижение одной ступенью 5–7 м, песчаная обсыпка обязательна.
3. Эжекторные иглофильтровые установки
Используются, когда воду нужно опустить глубже, чем позволяют обычные ЛИУ (на 10–12 м, при обосновании — до 20 м; СП 45.13330.2017, п. 5.4). Здесь работает другой принцип: вода под напором циркулирует по системе, создавая эжекторный эффект, который и высасывает грунтовую воду. Это более сложная и дорогая система для глубоких котлованов в малопроницаемых грунтах с коэффициентом фильтрации 0,2–2 м/сут (пылеватые пески, супеси); для глин эжекторные иглофильтры не предназначены.
4. Водопонизительные скважины с глубинными насосами
По СП 45.13330.2017 (п. 5.8) это наиболее распространенный тип систем водопонижения, который применяют в самых разнообразных гидрогеологических условиях. По контуру котлована бурятся скважины, в которые опускаются погружные насосы. Открытые гравитационные скважины работают при коэффициенте фильтрации не менее 2 м/сут и понижении более 4 м; при коэффициенте фильтрации менее 2 м/сут применяют вакуумные скважины (п. 5.3). Универсального предела глубины нет: ее определяют водоносный горизонт и требуемое понижение. Часто используются вместе с иглофильтрами для создания многоуровневой системы осушения.
| Метод | Макс. глубина понижения | Наиболее эффективные грунты | Когда применяется |
|---|---|---|---|
| Открытый водоотлив | Нормативного предела нет, ограничивают устойчивость откосов и приток | Устойчивые грунты; в мелких и пылеватых песках — риск суффозии и выпора | Неглубокие котлованы, слабый приток |
| Иглофильтры (ЛИУ) | 4–5 м одним ярусом | Пески (Kф 2–50 м/сут) | Средние котлованы, стандартные условия |
| Вакуумные иглофильтры (УВВ) | 5–7 м одной ступенью | Пылеватые пески, супеси (Kф 0,2–2 м/сут) | Средние котлованы в малопроницаемых грунтах |
| Эжекторные установки | 10–12 м, при обосновании до 20 м | Пылеватые пески, супеси (Kф 0,2–2 м/сут) | Глубокие котлованы |
| Водопонизительные скважины | Определяется водоносным горизонтом и требуемым понижением | Пески и гравий (Kф от 2 м/сут); при Kф менее 2 м/сут — вакуумные скважины | Сложные условия, большая глубина |
Этапы работ: как проходит процесс водопонижения
Водопонижение — это не просто включение насоса. Это четко спланированный технологический процесс, который интегрируется в общий план строительства. Вот как это происходит шаг за шагом:
1. Подготовка и монтаж системы
На основе проектного решения по контуру будущего котлована или внутри него размещается оборудование:
- Для иглофильтровых установок: иглофильтры погружают, как правило, гидравлическим способом (подмывом) с песчано-гравийной обсыпкой, а в трудноразмываемых грунтах — в пробуренные скважины. Глубину и шаг задает расчет. Они соединяются гибкими рукавами с коллектором, который подключается к насосным агрегатам.
- Для водопонизительных скважин: бурится сеть скважин, в которые опускаются фильтровые колонны и погружные насосы. Эжекторные иглофильтры, как правило, погружают с гидроразмывом, а в плотных грунтах — в пробуренные скважины. Монтируется система трубопроводов и источник питания.
2. Опробование и запуск
Система запускается в тестовом режиме. Инженеры-гидрогеологи контролируют:
- Скорость падения уровня воды в наблюдательных скважинах.
- Производительность насосов (сколько кубометров воды в час они откачивают).
- Стабильность откосов котлована.
3. Штатная эксплуатация (сопровождение строительства)
Это самый длительный этап. Уровень воды держат не менее чем на 0,5 м ниже дна котлована с учетом его подъема за время возможного аварийного отключения (СП 250.1325800.2016, п. 7.1.7). Система водопонижения работает непрерывно все время, пока ведутся основные работы в котловане:
- Разработка грунта.
- Устройство фундамента (заливка плиты, свайные работы).
- Монтаж подземных конструкций.
4. Постепенная остановка и демонтаж
Систему никогда не отключают резко. Это привело бы к быстрому подъему воды и подтоплению еще не набравших прочность конструкций. Процесс остановки идет поэтапно:
- Водопонижение прекращают не ранее окончания нулевого цикла и обратной засыпки пазух, когда сооружение набрало вес и прочность против всплытия (СП 22.13330.2016, п. 9.29). После этого насосы в отдельных секциях начинают отключать.
- Подъем уровня контролируют по наблюдательным скважинам, не допуская резкого скачка.
- Затем оборудование снимают, а скважины тампонируют. Ярусы демонтируют начиная с нижнего, после обратной засыпки (СП 45.13330.2017, п. 5.39).
Таким образом, система водопонижения живет и развивается вместе со стройкой, обеспечивая безопасность на каждом ее этапе.
Ошибки и последствия: что будет, если проигнорировать проблему
Попытка сэкономить на водопонижении или выполнить его с нарушениями — один из самых рискованных шагов в строительстве. Последствия редко заставляют себя ждать и почти всегда оказываются дороже грамотно организованных работ.
Критические ошибки на этапе проектирования и подготовки:
- Отсутствие инженерных изысканий. Работа вслепую. Система проектируется «на глазок», ее мощности не хватает, или она выбрана не для тех грунтов.
- Неправильный расчет глубины понижения. Воду опустили недостаточно низко. Нижние слои грунта остались насыщенными, что приводит к пучению, выдавливанию грунта со дна котлована и нарушению несущей способности основания.
- Экономия на оборудовании. Установка маломощных насосов, использование бывших в употреблении иглофильтров с забитыми фильтрами. Система не справляется с притоком воды.
Ошибки на этапе производства работ:
- Нерегулярная работа системы. Отключение насосов для «экономии электричества» приводит к моментальному подъему воды и размоканию грунта.
- Отсутствие мониторинга. Без контроля уровней в наблюдательных скважинах невозможно понять, эффективно ли работает система.
- Резкая остановка откачки. Мгновенный подъем воды подмывает свежеуложенный бетон, насыщает только что уплотненное основание, сводя на нет все предыдущие работы.
Прямые последствия:
- Обрушение откосов котлована. Требует дорогостоящих работ по расчистке, укреплению стенок и ведет к простою техники.
- Затопление. Полная остановка работ на недели. Убытки исчисляются стоимостью аренды техники, простоя бригад и срывом сроков сдачи объекта.
- Деформация и разрушение фундамента. Это уже не исправить. Требуется демонтировать некачественный бетон и делать все заново, что многократно увеличивает бюджет.
- Юридическая ответственность. Срыв контракта, штрафы, судебные иски от заказчика и проверяющих органов.
Истории об «утонувших» в котлованах экскаваторах и накренившихся зданиях нередко начинаются с ошибок гидрогеологического обеспечения стройки. Экономия на водопонижении может обернуться значительно большими убытками.
Не только откачать: куда девать воду и как защитить экологию
Многие ошибочно полагают, что главная задача водопонижения — просто откачать воду из котлована. Однако не менее важный вопрос: куда эту воду деть? Бесконтрольный сброс откачанной грунтовой воды может нанести серьезный вред окружающей среде и повлечь крупные штрафы. Поэтому этот процесс строго регламентирован.
Почему нельзя просто слить воду в ближайшую канаву?
Откачанная грунтовая вода — это не чистая H₂O. Она часто содержит:
- Взвешенные частицы — мелкие частицы глины, песка, ила, которые делают воду мутной.
- Химические примеси — следы нефтепродуктов, солей, тяжелых металлов, которые вода вымыла из грунта на промышленных или урбанизированных территориях.
Законные пути отвода воды
- Сброс в ливневую канализацию. Самый распространенный вариант в городах. Сброс ведут по договору водоотведения с владельцем ливневой сети (416-ФЗ, ст. 14), в Москве — с ГУП «Мосводосток». Договор обычно оформляет заказчик, при необходимости — наша компания. Вода должна соответствовать нормативам состава (чаще всего ее отстаивают для удаления взвешенных частиц), объем сброса учитывают на узле учета. Так, на ЖК «Садовническая, 69» воду по сбросному трубопроводу отводят в колодец ливневой канализации, а на ввод узла учета в эксплуатацию получено согласование ГУП «Мосводосток».
- Сброс в водоем (водный объект). Лабораторный анализ воды и вопрос получения положительного заключения от экологических служб сами по себе права на сброс не дают: основанием для сброса сточных, в том числе дренажных, вод в водный объект служит решение о предоставлении водного объекта в пользование (Водный кодекс РФ, ст. 11) с ограничениями ст. 44. Качество сбрасываемой воды контролируют лабораторно не реже 2 раз в месяц (СП 45.13330.2017, прил. И).
- Использование на стройплощадке. Отстоянную воду часто используют для технических нужд: поливки дорог для подавления пыли, приготовления бетонных растворов (если ее состав соответствует нормам).
Отдельно в нормах описан технический прием — возврат воды в водоносный горизонт через поглощающие скважины (СП 103.13330.2012, п. 5.18; СП 250.1325800.2016, п. 7.2.1). Эти пункты описывают только технику, правовой режим такой закачки в них не определен, поэтому как способ отвода воды в этой статье она не рассматривается.
Ответственность и планирование
Вопрос утилизации воды решается на стадии проектирования. В проекте водопонижения предусматривают схему отвода воды с учетом мест сброса и химического состава вод (СП 22.13330.2016, п. 11.2). Сброс в водный объект без решения о предоставлении его в пользование или с нарушением условий сброса влечет штрафы по КоАП РФ (для юридических лиц, в редакции от 26.07.2026):
- самовольное пользование водным объектом (ст. 7.6) — от 50 до 100 тыс. руб. или приостановление деятельности до 90 суток;
- нарушение правил водопользования при сбросе сточных вод (ст. 8.14, ч. 1) — от 80 до 100 тыс. руб. или приостановление деятельности до 90 суток;
- нарушение требований к охране водных объектов (ст. 8.13, ч. 4) — от 150 до 300 тыс. руб.
Таким образом, современное водопонижение — это не просто инженерная задача, а комплексное мероприятие, нацеленное на минимизацию экологического следа строительства.
Источники
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» — пп. 5.3–5.8, 5.39, 11.23, 11.34, прил. И
- СП 22.13330.2016 «Основания зданий и сооружений» — пп. 5.4.1, 5.4.7, 9.29, 11.2, 11.11
- СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод» — пп. 7.1.7, 7.2.1
- СП 103.13330.2012 «Защита горных выработок от подземных и поверхностных вод» — п. 5.18
- СП 70.13330.2012 «Несущие и ограждающие конструкции» — п. 5.13
- Водный кодекс Российской Федерации — ст. 11, ст. 44
- Федеральный закон от 07.12.2011 № 416-ФЗ «О водоснабжении и водоотведении» — ст. 14
- Кодекс РФ об административных правонарушениях — ст. 7.6, ст. 8.13, ст. 8.14 (ред. от 26.07.2026)
- Климентов П. П., Богданов Г. Я. «Общая гидрогеология», 1977, с. 128
Куда сбрасывать откачанную воду, я решаю еще до монтажа системы: от этого зависят трасса сбросного трубопровода и сроки запуска. В Москве это обычно ливневая канализация по договору с ГУП «Мосводосток»; договор чаще оформляет заказчик, при необходимости наша компания берет это на себя. На выпуске я предусматриваю узел учета, а качество воды проверяют лабораторно не реже 2 раз в месяц. Вывезти воду от работающей системы водопонижения цистернами нереально, поэтому сброс должен быть согласован до пуска.
