Методы водопонижения грунтовых вод

Почему нужно бороться с грунтовыми водами при строительстве?

Высокий уровень грунтовых вод — это не просто вода, это мощная разрушительная сила, которая действует скрытно и постепенно. Игнорирование этой проблемы на этапе нулевого цикла — прямая дорога к катастрофическим последствиям для всего объекта.

Вот ключевые риски, которые создают грунтовые воды:

• Разжижение грунта. Вода превращает стабильный грунт в зыбкую пучину, в которой не может работать техника и которая не держит откосы котлована. Выкопать такой грунт — задача почти невыполнимая, а главное — бессмысленная, так как стенки будут постоянно обрушаться.
• Затопление котлована. Работы останавливаются, сроки сдвигаются, а затраты на круглосуточную откачку насосами растут с каждым днем простоя.
• Подмывание фундамента. Даже после заливки бетона вода продолжает свою разрушительную работу. Она вымывает мелкие частицы из-под подошвы фундамента, создавая пустоты и вызывая неравномерные просадки, которые приводят к трещинам в несущих конструкциях.
• Агрессивное воздействие. Грунтовые воды могут быть агрессивны к бетону и стальной арматуре; это проверяют по химическому составу подземных вод при изысканиях.

Таким образом, водопонижение — это не дополнительная опция, а обязательный этап подготовительных работ, который обеспечивает безопасность, скорость строительства и долговечность объекта.

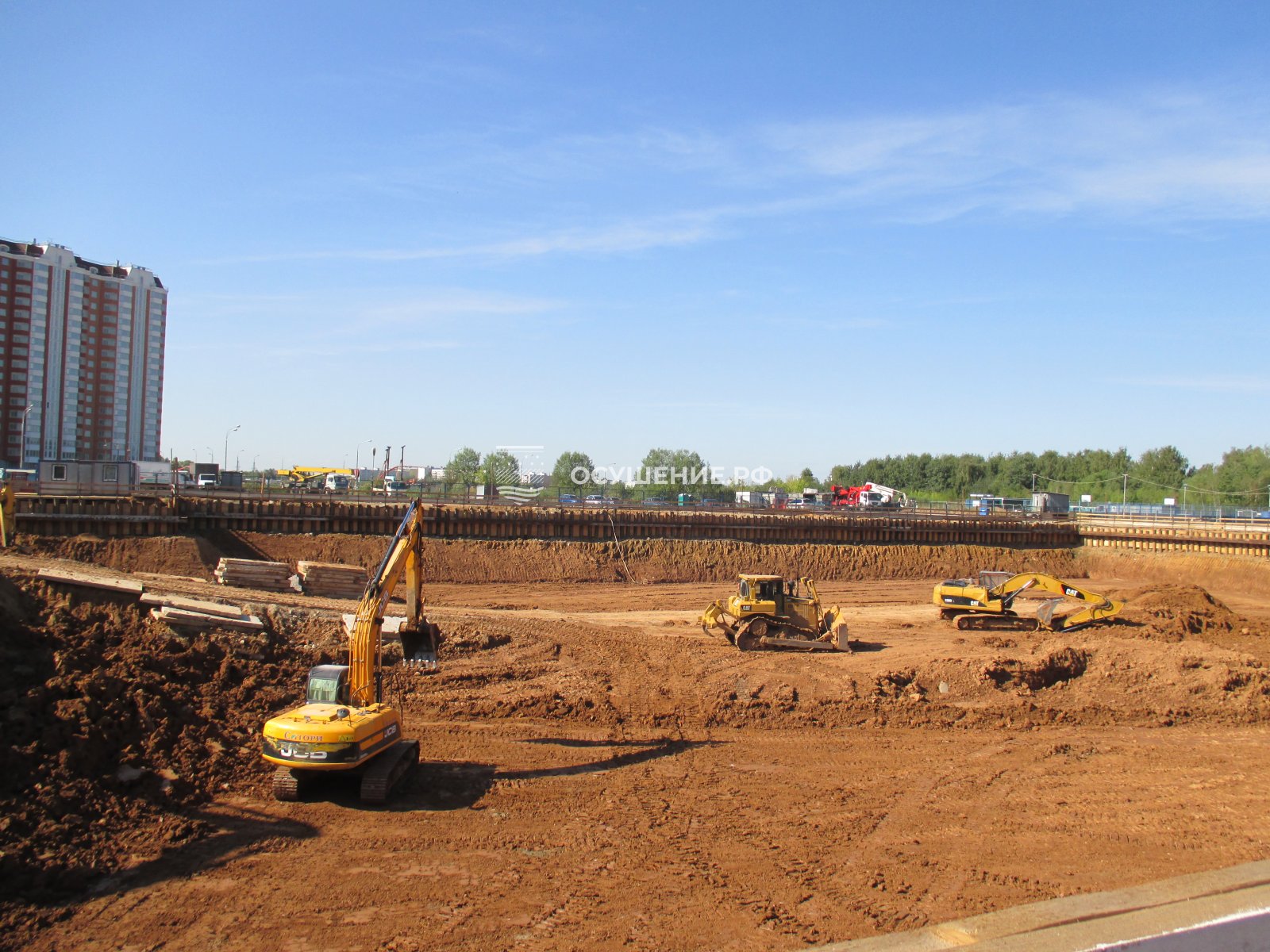

Открытый водоотлив: простое решение с большими рисками

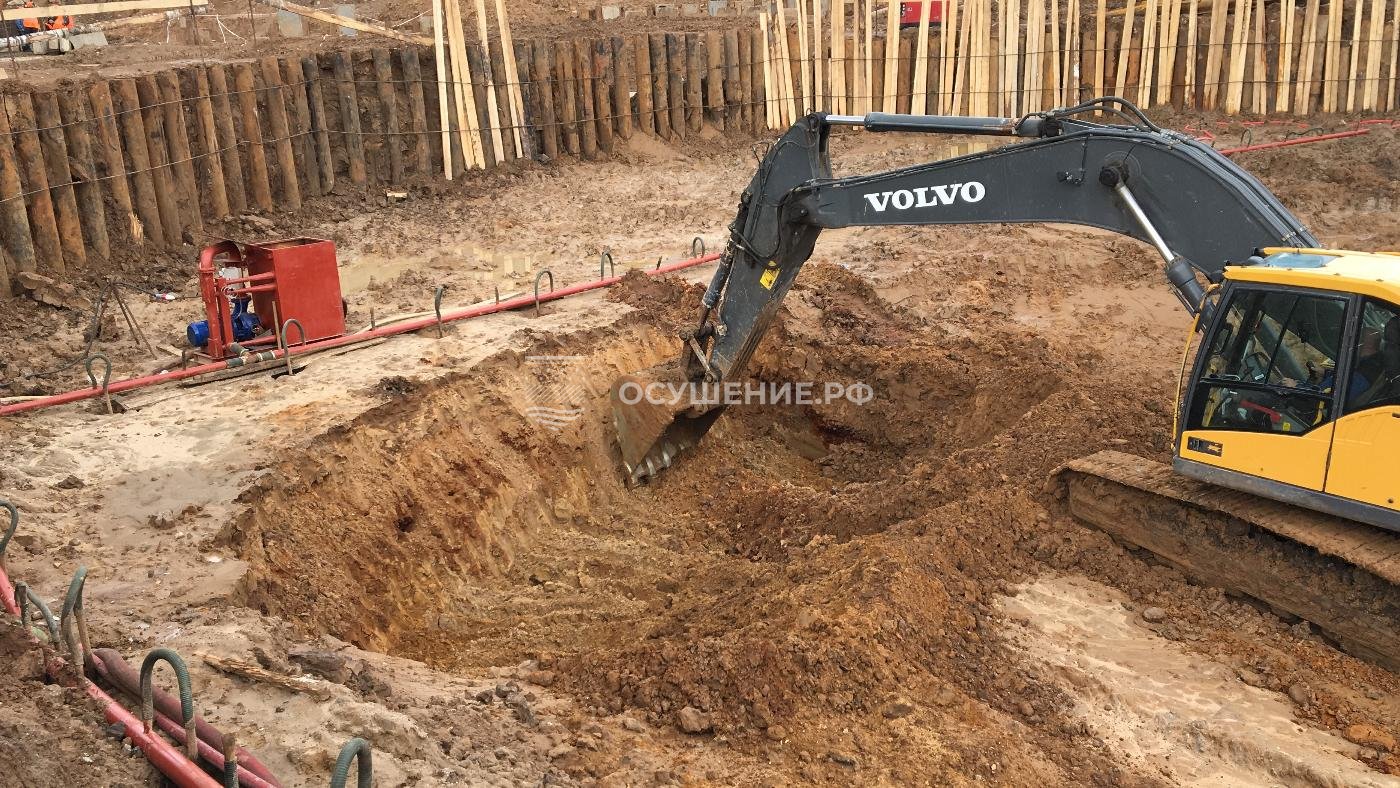

Это самый интуитивно понятный и, на первый взгляд, дешевый метод. Его суть проста: в самой низкой точке котлована выкапывается водосборный приямок (зумпф), в который устанавливается дренажный насос. Он откачивает поступающую воду на поверхность, отводя ее за пределы стройплощадки.

Однако эта кажущаяся простота обманчива и несет в себе серьезные скрытые угрозы:

• Размыв откосов и дна котлована. Вода, стекая к зумпфу, увлекает за собой частицы грунта. Это приводит к его разупрочнению, образованию промоин и оползней. Скорость работы резко падает.
• Осадка близлежащих зданий. Это одна из самых опасных проблем. Активная откачка воды вызывает интенсивное движение грунтовых вод. Вместе с водой из грунта выносятся мелкие частицы (песок, супесь), образуя подземные пустоты. Это может привести к просадкам грунта под фундаментами соседних сооружений.
• Низкая эффективность. Метод борется со следствием, а не с причиной. Насосы работают постоянно, лишь откачивая уже прибывшую воду, но не понижая общий уровень грунтовых вод на участке.

Когда его можно использовать с минимальным риском? Открытый водоотлив предназначен для временного осушения поверхностного слоя грунта в котлованах и траншеях (СП 45.13330.2017, п. 5.6). Нормативного предела по глубине и запрета по типу грунта нет, но риск растет с глубиной выемки и притоком воды. В водонасыщенных мелких и пылеватых песках нужны меры против оплывания откосов, суффозии и выпора (п. 11.23), а резкие понижения уровня недопустимы. Рядом с существующими зданиями и коммуникациями влияние откачки оценивают заранее.

Иглофильтровые установки: стандарт для неглубоких котлованов

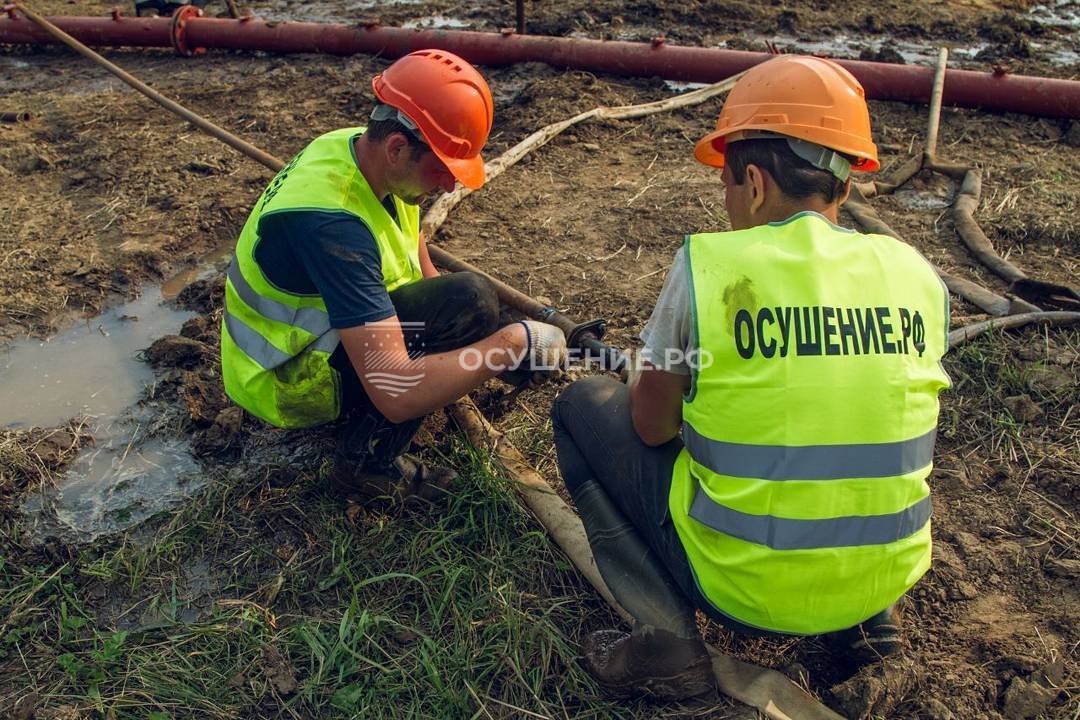

Это уже современный, эффективный и контролируемый способ осушения. Система представляет собой сеть перфорированных труб — иглофильтров, которые соединяются с общим коллектором и насосным агрегатом. Вакуумный насос создает разрежение, "вытягивая" воду из грунта до того, как она успеет достичь котлована.

Принципиальное отличие от открытого водоотлива в том, что мы воздействуем на водоносный пласт, искусственно понижая уровень грунтовых вод, а не боремся с последствиями его подъема.

Как это работает и где применяется:

• Глубина действия: Стандартные легкие иглофильтровые установки (ЛИУ) понижают уровень воды одним ярусом на 4–5 метров, считая от оси насоса. Для большего понижения ставят следующий ярус: уровень опережает выемку на высоту яруса, 2,5–3 м (СП 45.13330.2017, п. 5.31). Это подходящее решение для котлованов средней глубины, подвалов, прокладки коммуникаций.
• Подходящие грунты: Гравитационные ЛИУ применяют в песках с коэффициентом фильтрации от 2 до 50 м/сут (СП 45.13330.2017, п. 5.4), при 2–5 м/сут — с песчано-гравийной обсыпкой. В супесях и пылеватых песках с коэффициентом фильтрации менее 2 м/сут они, как правило, неэффективны: там применяют вакуумное водопонижение.
• Преимущества:
  • Быстрый монтаж и демонтаж оборудования.
  • Прогнозируемое воздействие на окружающую застройку: его оценивают расчетом осадок и контролируют мониторингом.
  • Сухое и устойчивое дно котлована, готовое к работам.

Это "рабочая лошадка" современного строительства, надежная и предсказуемая технология для котлованов небольшой и средней глубины в песках.

Эжекторное водопонижение: мощность для сложных проектов

Одной ступенью легкие иглофильтровые установки понижают уровень на 4–5 метров, вакуумные иглофильтры — на 5–7 м: насос на поверхности не может поднять воду с большей глубины. Для более глубокого понижения применяют ярусную схему, водопонизительные скважины (при коэффициенте фильтрации не менее 2 м/сут) или, в малопроницаемых грунтах, более сложную систему — эжекторное водопонижение.

Ее принцип работы основан на использовании энергии рабочей жидкости. Центробежный насос на поверхности нагнетает воду под высоким давлением вниз по трубам. Проходя через эжекторный наконечник внутри иглофильтра, эта струя создает разрежение, которое и "затягивает" грунтовую воду, выводя смешанный поток на поверхность.

Ключевые особенности и область применения:

• Большая глубина: Эжекторные иглофильтры понижают уровень грунтовых вод на 10–12 м, при обосновании — до 20 м (СП 45.13330.2017, п. 5.4). Это позволяет обойтись без ярусной схемы в глубоких котлованах с малопроницаемыми грунтами.
• Сложные грунты: Их применяют в грунтах с коэффициентом фильтрации 0,2–2 м/сут (пылеватые пески, супеси), когда нужно понижение больше, чем дают вакуумные иглофильтры. Для глин эжекторные иглофильтры не предназначены.
• Недостатки: Система требует постоянной циркуляции рабочей воды, поэтому энергозатраты и эксплуатационные расходы выше, чем у гравитационных и вакуумных установок.

Эжекторные установки — это инструмент для масштабных и сложных проектов, где другие методы уже не справляются с поставленной задачей.

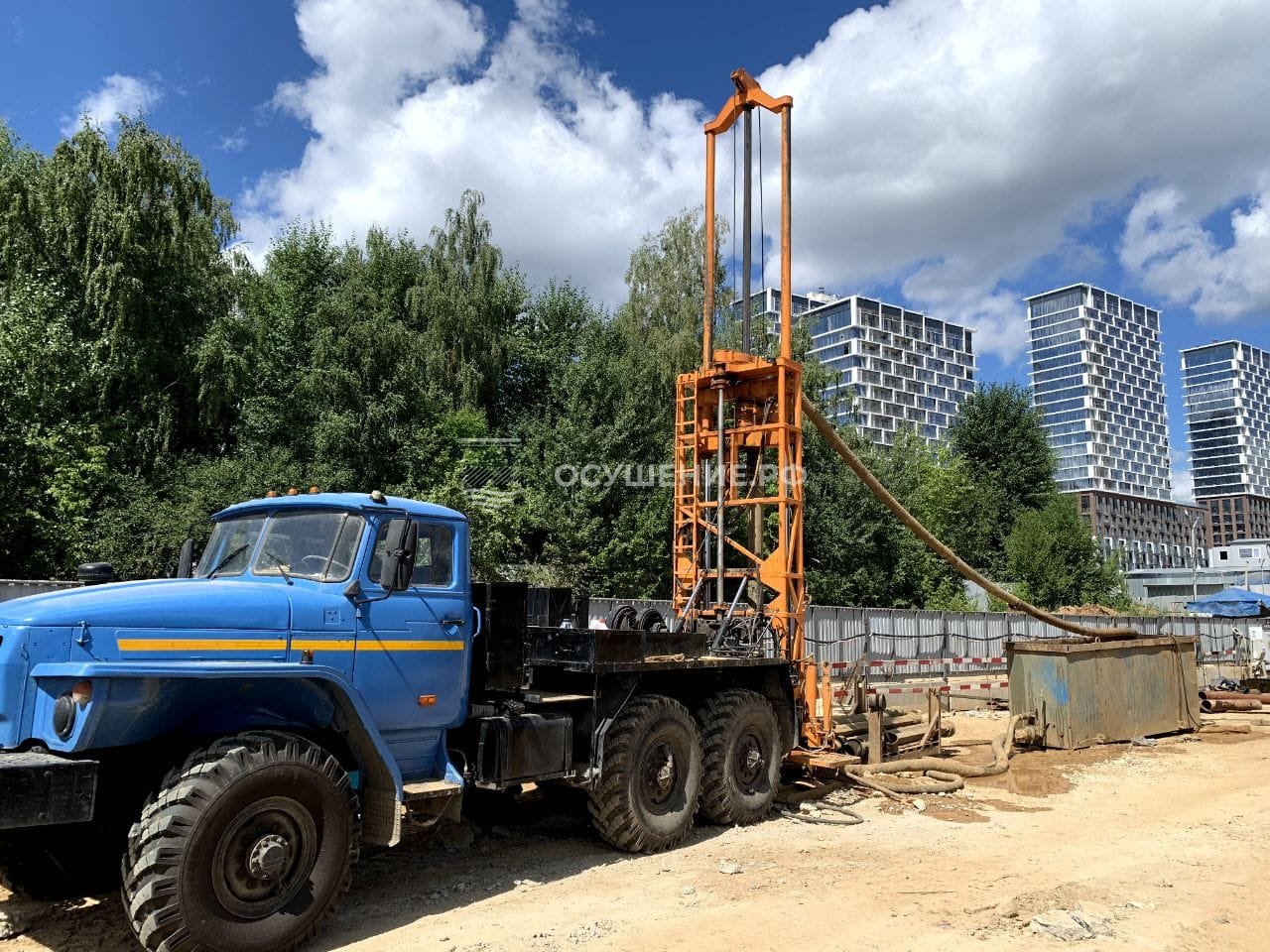

Водопонизительные скважины с погружными насосами

По СП 45.13330.2017 (п. 5.8) скважины с погружными насосами — наиболее распространенный тип систем водопонижения, который применяют в самых разнообразных гидрогеологических условиях. Основные условия:

• Грунты: открытые гравитационные скважины — при коэффициенте фильтрации не менее 2 м/сут и требуемом понижении более 4 м; при меньшем коэффициенте фильтрации — вакуумные скважины (п. 5.3).
• Глубина: универсального предела нет, ее определяют глубина и мощность водоносного горизонта и требуемое понижение.
• Устройство: бурение с прямой или обратной промывкой водой либо ударно-канатное, глинистая промывка не допускается; после бурения скважину прокачивают эрлифтом (пп. 5.9–5.16).
• Напорные воды: разгрузочные скважины снижают напор в водоносном слое под дном котлована (п. 5.3).

Пример: на объекте ЖК «Садовническая, 69» в Москве наша компания устроила 7 скважин глубиной от 22,5 до 27,5 м с бурением обратной промывкой водой; после бурения скважины прокачали эрлифтом и оборудовали погружными насосами ЭЦВ.

Вакуумное водопонижение и электроосмос: методы для сложных грунтов

Стандартные методы водопонижения могут оказаться бесполезными в мелкодисперсных, слабопроницаемых грунтах, таких как пылеватые пески, супеси и лесс. Вода в них удерживается не силой гравитации, а капиллярными силами, и просто так "вытянуть" ее не получается. Для таких "сложных пациентов" применяются специализированные технологии.

Вакуумное водопонижение

Это модификация иглофильтрового способа. Отличие в том, что система полностью герметизируется. Глубокий вакуум создается не только в трубах, но и в самом грунте вокруг иглофильтра. Это мощное разрежение преодолевает капиллярные силы, "высасывая" воду из мельчайших пор и эффективно осушая грунты с низкой фильтрационной способностью. Область применения — грунты с коэффициентом фильтрации 0,2–2 м/сут, понижение одной ступенью 5–7 м, песчаная обсыпка обязательна (СП 45.13330.2017, п. 5.4; СП 250.1325800.2016, п. 7.4.3). Для суглинков и глин вакуумные иглофильтры не предназначены.

Электроосмос

Это уже экзотический, но иногда незаменимый физико-химический метод. В насыщенный водой грунт погружаются электроды (иглофильтры могут выступать в роли катодов). При пропускании постоянного тока между ними возникает явление электроосмоса — направленное движение воды от анода к катоду. Оттуда она уже откачивается обычным способом.

• Область применения: по СП 22.13330.2016 (п. 11.11) — слабопроницаемые грунты с коэффициентом фильтрации менее 0,2 м/сут; справочные пособия называют границу 0,1 м/сут.
• Сложность организации: по Пособию к СНиП 3.02.01-83 (п. 4.74) иглофильтры-катоды ставят по периметру через 0,75–1,5 м, аноды — в шахматном порядке, напряжение 40–60 В, а от включения тока до начала проходки проходит около 3 суток. Поэтому метод применяют только в особых случаях.

Вакуумное водопонижение — штатный метод для пылеватых песков и супесей, а электроосмос — метод для особых случаев в глинистых грунтах.

Как выбрать метод? Ключевые факторы для принятия решения

Выбор технологии водопонижения — это не вопрос предпочтений, а сложный инженерный расчет. Ошибка на этом этапе обходится дорого. Вот основные критерии, которые определяют стратегию:

Фактор	Влияние на выбор метода	Пример
Глубина котлована	Главный определяющий параметр.	Понижение до 4–5 м — ЛИУ одним ярусом (пески, kф 2–50 м/сут), до 5–7 м — вакуумные иглофильтры (kф 0,2–2 м/сут). Глубже 4–5 м в песках — следующий ярус ЛИУ или скважины (при kф не менее 2 м/сут); эжекторы — в малопроницаемых грунтах.
Геология и гидрогеология	Состав грунта и его водопроницаемость (коэффициент фильтрации, kф).	Пески (kф 2–50 м/сут) — ЛИУ или скважины. Пылеватые пески, супеси (kф 0,2–2 м/сут) — вакуумные иглофильтры или эжекторы. Суглинки и глины — электроосмос, пластовый дренаж или противофильтрационная завеса до водоупора.
Размеры и конфигурация котлована	Определяет необходимую производительность системы и схему расстановки оборудования.	Узкая траншея — линейная расстановка иглофильтров. Большая площадь — контурная система иглофильтров или скважин.
Близость существующих зданий	Требует методов, минимизирующих просадку (понижение) уровня воды за пределами площадки.	Противофильтрационная завеса (шпунт, «стена в грунте»), заглубленная в водоупор; если водоупор глубоко — в комбинации с водопонижением. Завеса может вызвать подъем уровня (подтопление) с внешней стороны, барражный эффект, его тоже прогнозируют. При понижении более 2 м — расчет осадок (СП 22.13330.2016, п. 11.13), до начала работ — обследование зданий в зоне влияния.
Сроки и бюджет	Оцениваются капитальные и эксплуатационные затраты.	Срочный проект — быстрый монтаж ЛИУ. Долгосрочный объект — сравнение суммарных затрат за весь срок откачки: у эжекторных систем высокие эксплуатационные расходы (см. выше).

Проще говоря, сначала нужно получить данные изысканий, затем рассчитать ожидаемый приток воды и только после этого подбирать оборудование, которое сможет с ним справиться, не навредив окружению.

Ошибки при водопонижении, которые сведут на нет всю работу

Даже правильно выбранная технология может не сработать, если на этапе проектирования и монтажа будут допущены критичные просчеты. Эти ошибки приводят к финансовым потерям, аварийным ситуациям и судебным разбирательствам.

• Экономия на изысканиях. Экономия на геологии и гидрогеологии может обернуться крупными убытками из-за неправильно подобранной системы. Бурение разведочных скважин — не формальность, а необходимость.
• Неправильный расчет депрессионной воронки. Если неверно спрогнозировать зону влияния водопонижения, можно вызвать осадку соседних зданий. Оборудование будет работать исправно, но последствия могут быть серьезными.
• Нарушение технологии монтажа. Негерметичные соединения в вакуумной системе, недостаточное заглубление иглофильтров или неверный шаг их установки резко снизят эффективность. Оборудование будет гудеть, а вода — продолжать поступать.
• Перерывы в откачке. Откачка должна вестись непрерывно. Резерв насосов водоотлива — 100 % при одном рабочем и 50 % при двух и более; резервные скважины и насосные установки — 10–25 % в зависимости от срока работы; электроснабжение — от двух независимых источников (СП 45.13330.2017, пп. 5.18, 5.24, 5.29; СП 22.13330.2016, п. 11.8).
• Отсутствие мониторинга. За процессом нужно постоянно следить: замерять уровень воды в контрольных скважинах (пьезометрах), отслеживать деформации близлежащих конструкций. Работа "вслепую" недопустима.
• Резкая остановка откачки. Быстрое прекращение водопонижения может вызвать быстрый подъем воды и размыв еще не набравшего прочность фундамента. Отключать систему нужно постепенно и не ранее окончания нулевого цикла и обратной засыпки пазух, когда сооружение набрало вес и прочность против всплытия (СП 22.13330.2016, п. 9.29). Ярусы демонтируют начиная с нижнего, после засыпки (СП 45.13330.2017, п. 5.39).

Главный вывод: водопонижение — задача для специалистов, а не для универсальных прорабов. Доверять ее нужно компаниям, которые имеют не только оборудование, но и штат опытных инженеров-гидрогеологов.

Источники

• СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» — пп. 5.3, 5.4, 5.6, 5.8, 5.9–5.16, 5.18, 5.24, 5.29, 5.31, 5.39, 11.23
• СП 22.13330.2016 «Основания зданий и сооружений» — пп. 9.29, 11.8, 11.11, 11.13
• СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод» — п. 7.4.3
• Пособие по производству работ при устройстве оснований и фундаментов (к СНиП 3.02.01-83), НИИОСП им. Герсеванова — п. 4.74

Метод водопонижения я выбираю по данным изысканий: коэффициенту фильтрации, мощности водоносного слоя и требуемому понижению, а не только по глубине котлована. В проект я закладываю пьезометры, они же гидронаблюдательные скважины, и ежедневные замеры статического и динамического уровней. Уровень держу не менее чем на 0,5 м ниже дна котлована с учетом подъема воды за время аварийного отключения, поэтому откачка идет непрерывно, с резервом насосов.

До запуска системы здания в зоне влияния обследуют, а осадки по маркам в ходе работ отслеживает независимая организация по договору с заказчиком.
