Начать строительство и обнаружить, что котлован медленно заполняется водой — это не просто досадная помеха, а серьезный технологический вызов. Грунтовые воды могут сорвать сроки, многократно увеличить бюджет и даже поставить под вопрос надежность будущего здания. Однако современные методы водопонижения позволяют эффективно решить эту проблему.
В этой статье мы разберем основные технологии осушения — от простейшего открытого водоотлива до водопонизительных скважин и противофильтрационных завес. Вы узнаете, как выбрать правильный метод для вашего объекта, чтобы работы прошли быстро, безопасно и без лишних затрат.
Почему вода в котловане — это серьезная проблема
Появление воды в котловане — это не просто лужа, которую можно вычерпать. Это сигнал о начале цепочки проблем, которые напрямую влияют на безопасность, сроки и стоимость проекта. Вот что происходит, если с водой не бороться:
- Размывание грунта. Вода превращает устойчивое основание под фундаментом в зыбкую пучину. Грунт теряет свою несущую способность, и будущее здание может просто перекоситься или дать неравномерную осадку.
- Срыв сроков. Весь график работ встает в зависимость от погоды и уровня грунтовых вод. Залить бетон, сделать надежное основание становится невозможно. Рабочие простаивают, техника застревает в грязи, а затраты растут с каждым днем.
- Сложности с бетонированием. Бетонировать обычным способом в котлован, где стоит вода, нельзя: вода вымывает цемент и нарушает структуру смеси, а свежий бетон нельзя затапливать до набора 30 % проектной прочности (СП 45.13330.2017, п. 11.34). Если осушить котлован невозможно, применяют подводное бетонирование методом вертикально перемещаемой трубы по проекту (СП 70.13330.2012, п. 5.13).
- Оплывание и обрушение откосов. Насыщенный водой грунт становится тяжелым и пластичным. Стенки котлована теряют устойчивость, что грозит опасными оползнями, угрожающими жизни рабочих и сохранности техники.
- Дополнительные затраты. В итоге подрядчик сталкивается с незапланированными расходами: на откачку воды, на укрепление стенок, на ремонт техники и, в худшем случае, на ликвидацию последствий аварии.
Игнорирование воды — это не экономия, а прямая дорога к серьезным дополнительным затратам и рискам. Верное решение — заранее планировать и грамотно проводить мероприятия по водопонижению.
Откуда берется вода: основные источники подтопления
Чтобы эффективно бороться с водой в котловане, нужно понимать, откуда она поступает. Источники могут быть разными, и для каждого требуются свои методы борьбы.
| Источник | Описание | Когда проявляется |
|---|---|---|
| Атмосферные осадки | Дождь, талый снег, которые скапливаются на дне котлована. | Во время и после дождя или весной |
| Поверхностные воды | Вода из ближайших рек, озер, прудов или канав, которая просачивается в котлован. | Постоянно, особенно при высоком уровне воды в водоеме |
| Грунтовые воды | Вода, которая постоянно находится в почве на определенной глубине (уровень грунтовых вод - УГВ). | При углублении котлована ниже УГВ |
| Напорные воды | Вода, находящаяся между водонепроницаемыми слоями грунта (например, между пластами глины). Может бить фонтаном при вскрытии. | При достижении глубины залегания напорного пласта |
| Техногенные воды | Утечки из старых водопроводов, канализации, дренажных систем, расположенных рядом. | В любое время, часто неожиданно |
Перед началом работ важно провести инженерно-геологические изыскания. Они покажут уровень грунтовых вод, состав грунта и наличие напорных пластов. Это позволит точно спрогнозировать поведение воды и выбрать правильную стратегию осушения.
Напорные воды: проверка дна на прорыв
Если под дном котлована остается водоупорный слой, а под ним залегает напорный горизонт, дно проверяют на прорыв по условию γf·γw·H0 ≤ γI·h0. Здесь γf = 1,2 — коэффициент надежности, γw — удельный вес воды, H0 — напор от подошвы водоупора до максимального уровня подземных вод, γI — средневзвешенный удельный вес грунта, h0 — расстояние от дна котлована до подошвы водоупора (СП 22.13330.2016, п. 9.29). Если условие не выполняется, напор понижают разгрузочными или самоизливающимися скважинами либо увеличивают пригрузку.
Открытый водоотлив: простой способ для простых условий
Это самый простой и интуитивно понятный метод осушения, который известен веками. Его суть заключается в том, чтобы просто откачивать воду, которая уже поступила в котлован, с помощью насосов. Это пассивная борьба с последствиями, а не с причиной.
Как это работает:
- В самых низких точках котлована устраиваются водосборные приямки (зумпфы).
- В них устанавливаются погружные дренажные насосы.
- Вода откачивается и отводится по трубам или лоткам за пределы строительной площадки.
Когда его можно применять:
- В устойчивых грунтах (глины, суглинки), где стенки котлована не оплывают и не обрушаются от воды.
- При незначительном притоке воды (например, в основном от атмосферных осадков).
- Для неглубоких котлованов.
- Как временная или аварийная мера.
Существенные недостатки метода:
- Оплывание грунта. Вместе с водой насосы вытягивают и мелкие частицы грунта, что может привести к разрыхлению и потере устойчивости основания.
- Не решает проблему. Метод борется с водой, которая уже появилась, но не понижает уровень грунтовых вод. Откачка может идти бесконечно.
- Риск суффозии. Вынос мелких частиц из грунта может привести к образованию подземных пустот и осадок на поверхности вокруг котлована.
Вывод: Открытый водоотлив — простой и недорогой способ временного осушения поверхностного слоя грунта (СП 45.13330.2017, п. 5.6). Нормативного предела по глубине у него нет, но в мелких и пылеватых водонасыщенных песках возможны оплывание откосов, суффозия и выпор, поэтому нужны меры защиты откосов и дна (СП 45.13330.2017, п. 11.23), а резких понижений уровня воды в котловане не допускают (Пособие по производству работ при устройстве оснований и фундаментов, НИИОСП, п. 4.4).

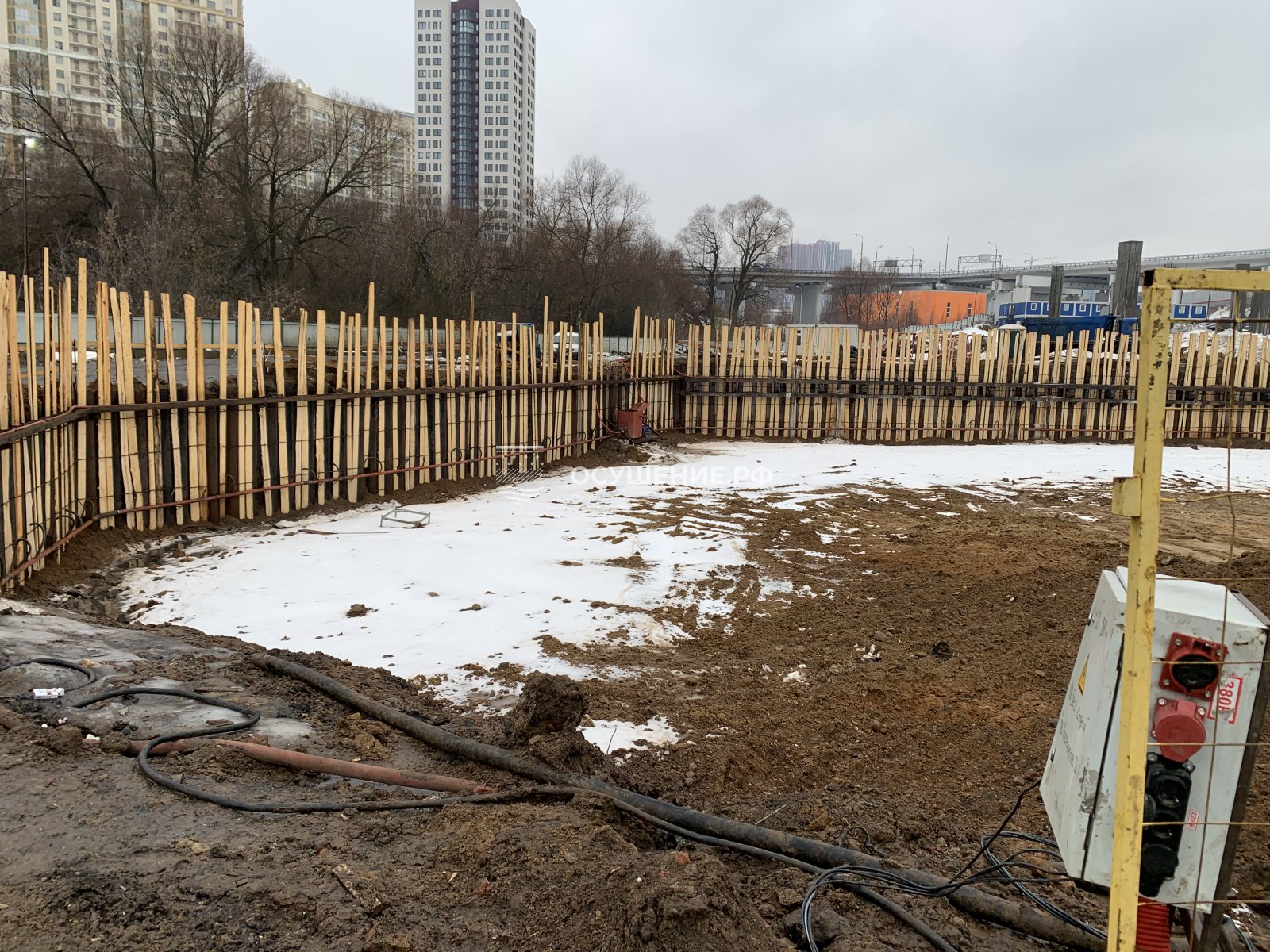

Водоотлив можно сочетать с водопонижением: например, при строительстве ЖК River Park Towers Кутузовский зумпфы открытого водоотлива работали вместе с водопонизительными скважинами и иглофильтровыми установками.

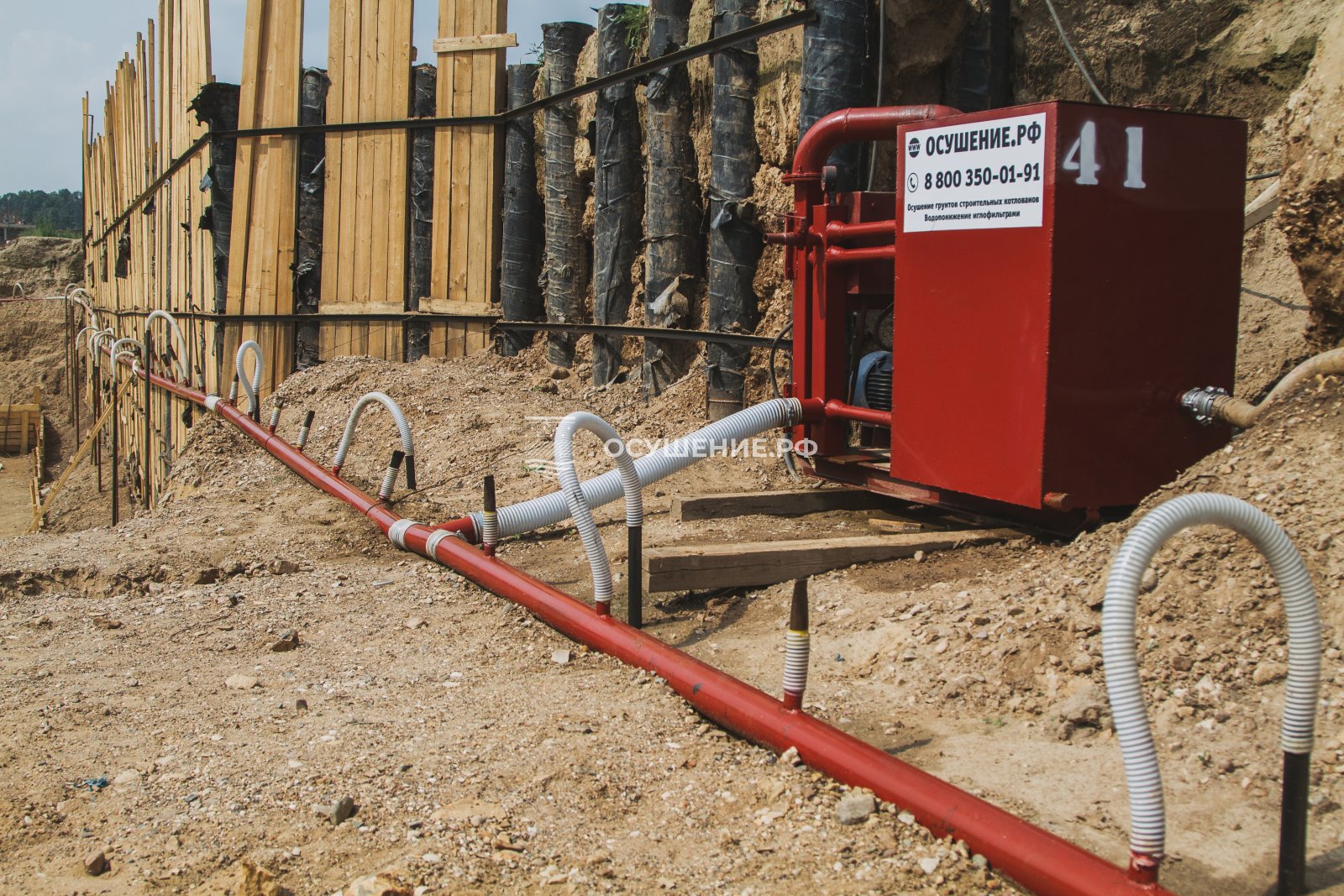

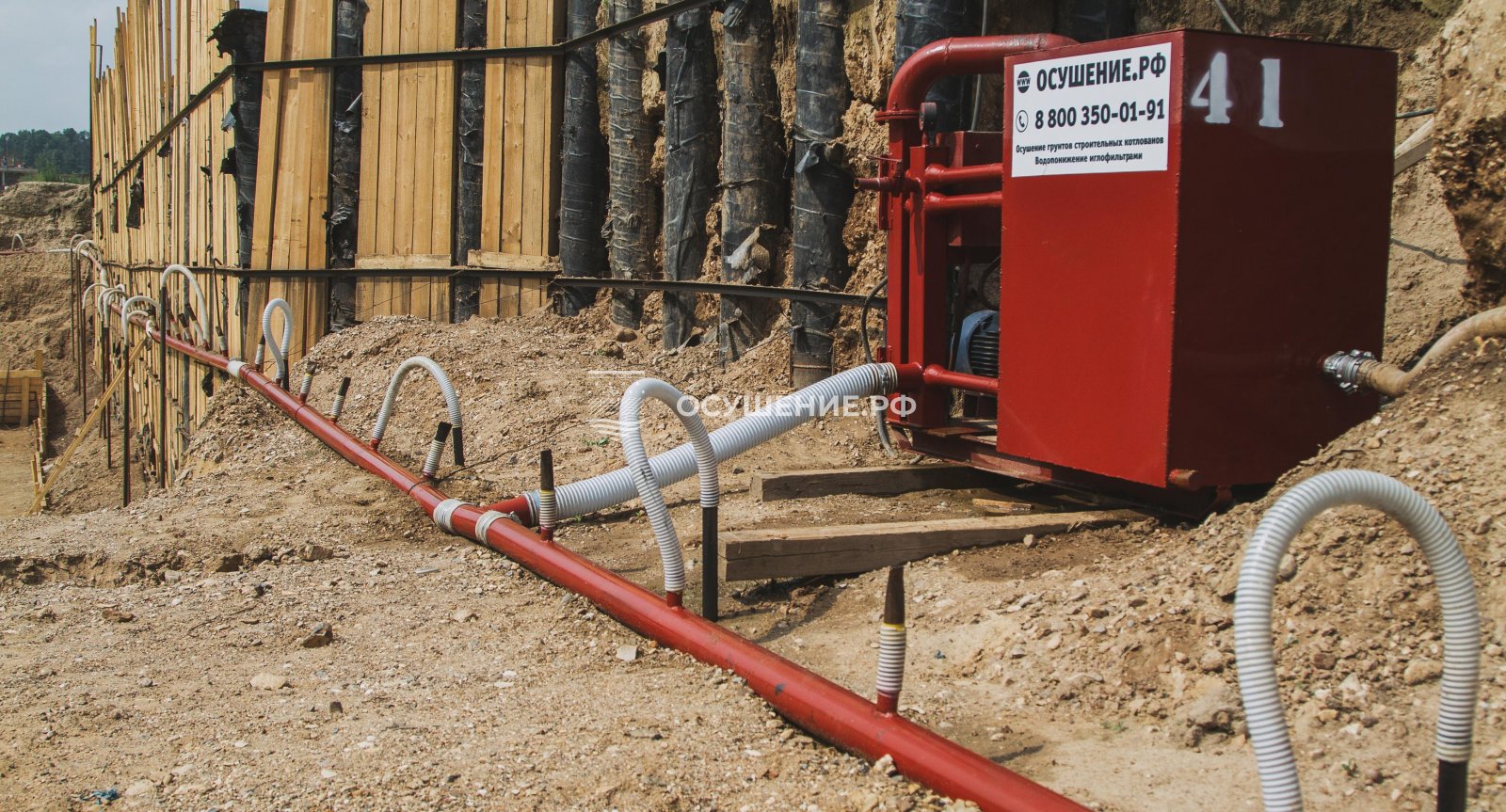

Иглофильтровые установки: точечное решение для осушения
Когда открытого водоотлива недостаточно, на стройплощадке появляются иглофильтровые установки. Это уже активный метод водопонижения, который не просто откачивает воду, а искусственно понижает уровень грунтовых вод вокруг котлована.

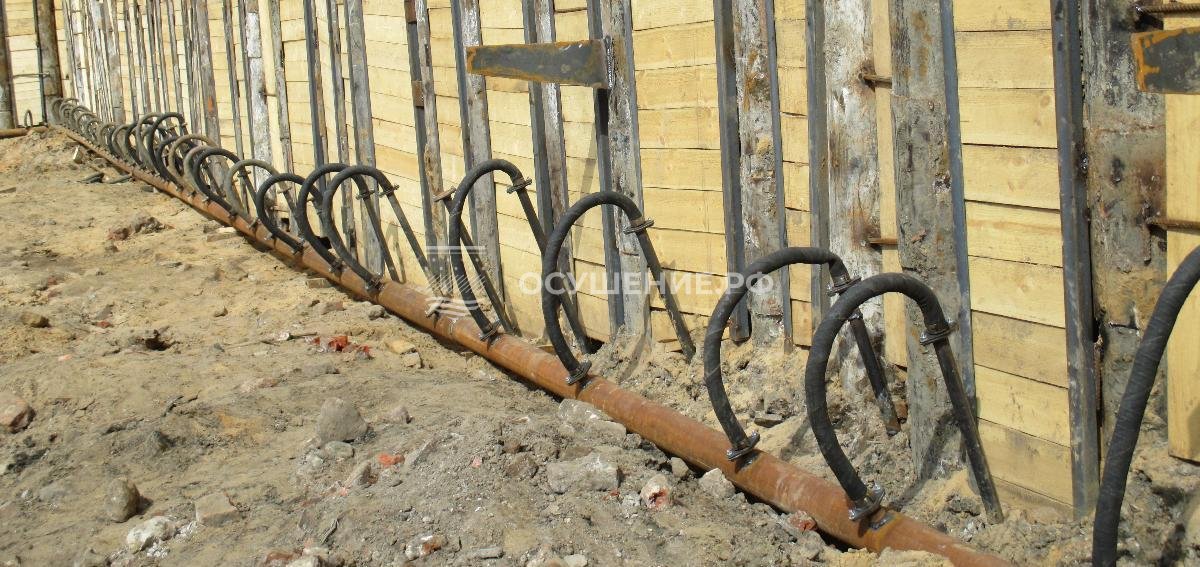

Устройство системы:
- Иглофильтры — это стальные трубы с фильтровым звеном на конце, которое погружается в водоносный слой.
- Коллектор — общая магистральная труба, которая соединяет все иглофильтры по периметру котлована.
- Насосный агрегат (вакуумный или самовсасывающий) — создает разрежение в системе, под действием которого вода поднимается из грунта и отводится.
Принцип работы:
Насосный агрегат создает вакуум в коллекторе. За счет этого вода из грунта всасывается через фильтровые звенья иглофильтров, попадает в коллектор и затем откачивается насосом за пределы площадки. Вокруг каждого иглофильтра формируются зоны пониженного давления, которые, сливаясь, образуют общую воронку депрессии внутри контура системы.
Где эффективен метод:
- Легкие (гравитационные) установки — в песках с коэффициентом фильтрации от 2 до 50 м/сут, вакуумные — в пылеватых и заглинизированных песках и супесях с k 0,2–2 м/сут. Для суглинков и глин иглофильтры не предназначены (СП 45.13330.2017, п. 5.4).
- Для понижения уровня грунтовых вод на 4–5 м одним ярусом легкими установками (считая от оси насоса) и на 5–7 м одной ступенью вакуумными; глубже — ярусами.
- При необходимости осушения больших по площади котлованов.
Преимущества:
- Быстрый монтаж и демонтаж оборудования.
- Возможность многоразового использования.
- Вода не фильтруется через стенки котлована, а при правильной песчаной обсыпке иглофильтров вынос частиц грунта минимален; при вакуумном водопонижении обсыпка обязательна (СП 250.1325800.2016, п. 7.4.3).
- Обеспечивает сухое и устойчивое основание для работ.
Иглофильтровые установки — это «золотой стандарт» для большинства городских и промышленных строек, где нужно надежно и предсказуемо обеспечить осушение на стандартную глубину. Например, на котлованах под жироуловители в Долгопрудном иглофильтры с установками УВВ-3А-6КМ понижали уровень на 4–5 м.
Специальные методы: эжекторные иглофильтры, глубинное водопонижение и завесы
Когда требуемое понижение больше, чем дает один ярус иглофильтров, или водоносный горизонт мощный, применяют эжекторные иглофильтры или водопонизительные скважины. Отдельная группа способов защиты — противофильтрационные завесы.
Эжекторные иглофильтры
Этот метод используется в малопроницаемых грунтах с коэффициентом фильтрации 0,2–2 м/сут для понижения уровня грунтовых вод на 10–12 м, при обосновании — до 20 м (СП 45.13330.2017, п. 5.4). Здесь работает другой принцип.
- Как работает: В отличие от вакуумного метода, здесь по кольцевому коллектору под высоким давлением подается так называемая «рабочая вода». Она проходит через эжектор (струйный насос) внутри каждого иглофильтра, создавая разрежение и вытягивая за собой грунтовую воду. Общая смесь затем поднимается на поверхность.
- Главное преимущество: Глубина. Система не ограничена физикой всасывания и может эффективно работать на больших глубинах.
- Недостаток: Более высокий расход энергии и воды (для работы насосов высокого давления).
- Применение: Глубокие котлованы в пылеватых и заглинизированных песках и супесях; для глин эжекторные иглофильтры не предназначены.
Глубинное водопонижение (скважинные насосы)
По СП 45.13330.2017 (п. 5.8) это наиболее распространенный тип систем водопонижения, применимый в самых разнообразных гидрогеологических условиях.
- Как работает: По периметру котлована бурятся глубинные водопонизительные скважины. В каждую из них опускается погружной насос большой производительности. Вода откачивается непосредственно из водоносного горизонта, создавая обширную и глубокую воронку депрессии.
- Главное преимущество: Глубина и производительность. Универсального предела глубины нет: она определяется глубиной и мощностью водоносного горизонта и требуемым понижением. Скважины применяют и для снижения напора (разгрузочные скважины). Открытые гравитационные скважины работают при k не менее 2 м/сут и понижении более 4 м, при меньшей проницаемости — вакуумные скважины (СП 45.13330.2017, пп. 5.3, 5.8).
- Недостаток: Высокая стоимость бурения, оборудования и эксплуатации.
- Применение: Строительство метро, глубоких подземных сооружений, фундаментов высотных зданий, в сложных гидрогеологических условиях.
Противофильтрационные завесы
Отдельная группа способов защиты котлована — противофильтрационные завесы: «стена в грунте», шпунт с забиркой, инъекционные и другие завесы (СП 250.1325800.2016, пп. 4.1.2, 8.3). Завеса эффективна, если прорезает водоносный слой и заглублена в водоупор, иначе ее совмещают с водопонижением (п. 8.5). Осадок от понижения уровня она не вызывает, но может привести к подтоплению соседних участков из-за барражного эффекта (п. 4.1.4).
Выбор между этими методами — задача проектировщика водопонижения, основанная на точных расчетах и данных изысканий.
Технологию я выбираю по коэффициенту фильтрации, требуемому понижению и тому, что стоит рядом с котлованом. В песках с k от 2 до 50 м/сут на 4–5 м обычно хватает легких иглофильтров, в пылеватых песках и супесях закладываю вакуумные установки с обязательной обсыпкой, а при больших понижениях и напорных горизонтах — водопонизительные скважины.
Открытый водоотлив я не исключаю: на мелкой части котлована ЖК «Событие-4» он работал вместе со скважинами на глубокой части. Если рядом здания, при понижении более 2 м проверяю, что в проекте есть расчет осадок. Чтобы депрессионная воронка не распространялась под соседние здания, водопонижение иногда сочетают с противофильтрационной завесой до водоупора: тогда воду откачивают только внутри контура.
Как выбрать технологию: от чего зависит решение
Не существует универсального ответа на вопрос «какой метод осушения лучший». Выбор технологии — это комплексное инженерное решение, основанное на анализе целого ряда факторов. Ошибка на этом этапе может стоить очень дорого.
Ключевые критерии выбора:
| Фактор | Влияние на выбор метода |
|---|---|
| Гидрогеологические условия | Главный фактор. Изучают:
|
| Глубина котлована и требуемое понижение |
|
| Состав и свойства грунтов | Нормы не запрещают открытый водоотлив по типу грунта, но в водонасыщенных мелких и пылеватых песках он опасен оплыванием откосов, суффозией и выпором: нужны меры защиты откосов и дна (СП 45.13330.2017, п. 11.23), а резких понижений уровня не допускают (Пособие по производству работ при устройстве оснований и фундаментов, НИИОСП, п. 4.4). В глинистых — можно использовать более простые методы, но есть риск оползания откосов. |
| Степень требуемого осушения | Уровень понижают не менее чем на 0,5 м ниже дна котлована с учетом подъема уровня за время аварийного отключения; конкретное значение задает проект (СП 250.1325800.2016, п. 7.1.7). Это определяет необходимую глубину и мощность системы. |
| Наличие объектов рядом | Активное водопонижение может вызвать осадку грунта на прилегающей территории. Если рядом есть исторические здания или ветхие постройки, требуются особые меры (например, «стена в грунте» или ограждающие конструкции). При понижении уровня более чем на 2 м выполняют расчет осадок, а до начала работ обследуют здания в зоне влияния (СП 22.13330.2016, п. 11.13; СП 45.13330.2017, п. 5.7). |
| Сроки и бюджет проекта | Скорость монтажа/демонтажа и стоимость аренды оборудования напрямую влияют на выбор. Открытый водоотлив не понижает уровень грунтовых вод, и откачка может идти весь срок работ. Скважины требуют бурения и обустройства (вращательное бурение — от 3000 руб. за погонный метр, см. цены), зато дают большое понижение; одна буровая установка делает одну скважину в смену, поэтому срок монтажа зависит от числа скважин. |
Общая логика выбора:
- Провести инженерно-геологические изыскания.
- Рассчитать ожидаемый приток воды в котлован.
- Оценить риски (суффозия, оползание, влияние на окружающую застройку).
- Подобрать технологию, которая эффективно справится с притоком и минимизирует риски, уложившись в бюджет и сроки.
Это решение не принимают «на глазок»: метод выбирают по расчету и данным изысканий.
Что будет, если проигнорировать воду: риски и последствия
Соблазн сэкономить на водопонижении и просто «вычерпывать воду по мере поступления» может обернуться серьезными проблемами. Игнорирование грунтовых вод — это не мелкая недоработка, а нарушение технологии, которое ставит под удар весь проект.
Непосредственные риски во время строительства:
- Полная остановка работ. Затопленный котлован парализует все процессы: невозможно вести земляные работы, устраивать фундамент, монтировать конструкции. Проект встает на неопределенный срок.
- Разрушение откосов и плывуны. Насыщенный водой грунт теряет прочность. Стенки котлована оплывают, сползают или обрушиваются, закапывая технику. В песчаных грунтах может образоваться плывун — текучая масса, которая быстро заполняет выработку.
- Аварии с техникой. Тяжелая строительная техника застревает в размокшем грунте, а ее эвакуация требует огромных дополнительных затрат.
Долгосрочные последствия для объекта:
- Ненадежный фундамент. Бетон, уложенный обычным способом в воду или в грязь, может не набрать проектную прочность, в нем возможны пустоты и каналы. Поэтому при поступлении воды в котлован обеспечивают водоотвод, чтобы не затопить свежий бетон до набора 30 % проектной прочности (СП 45.13330.2017, п. 11.34), а если осушить котлован невозможно, бетонируют подводным способом по проекту.
- Подтопление подвала и коррозия. Если уровень воды не был понижен на стадии строительства, высока вероятность, что подвал или подземный паркинг будут постоянно сырыми, а металлические конструкции быстро разрушатся от коррозии.
- Деформация несущих конструкций. Постоянное подмывание и проседание грунта под фундаментом приведет к перекосу всего здания, трещинам в стенах и его аварийному состоянию.
Финансовые и репутационные потери:
- Колоссальный перерасход средств. Затраты на аварийно-восстановительные работы, ремонт техники, ликвидацию последствий обрушения, как правило, заметно превышают стоимость грамотно спланированного водопонижения.
- Судебные иски. Если осадки и разрушения затронут соседние здания, застройщику грозят иски собственников о возмещении ущерба. Чтобы снизить риск, до начала работ обследуют здания в зоне влияния, а в ходе водопонижения ведут наблюдения за осадками (СП 45.13330.2017, пп. 5.7, 5.40).
- Потеря репутации. Для подрядчика и застройщика такой провал становится клеймом ненадежности, с которым очень сложно продолжать работу на рынке.
Экономия на водопонижении обычно оборачивается большими расходами. Надежнее — профессиональный подход и инвестиции в инженерные решения на самом раннем этапе.
Источники
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» — пп. 5.3, 5.4, 5.6–5.8, 5.40, 11.23, 11.34
- СП 22.13330.2016 «Основания зданий и сооружений» — пп. 9.29, 11.13
- СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод» — пп. 4.1.2, 4.1.4, 7.1.7, 7.4.3, 8.3, 8.5
- СП 70.13330.2012 «Несущие и ограждающие конструкции» — п. 5.13
- Пособие по производству работ при устройстве оснований и фундаментов (к СНиП 3.02.01-83), НИИОСП им. Герсеванова — раздел 4 «Строительное водопонижение», п. 4.4
